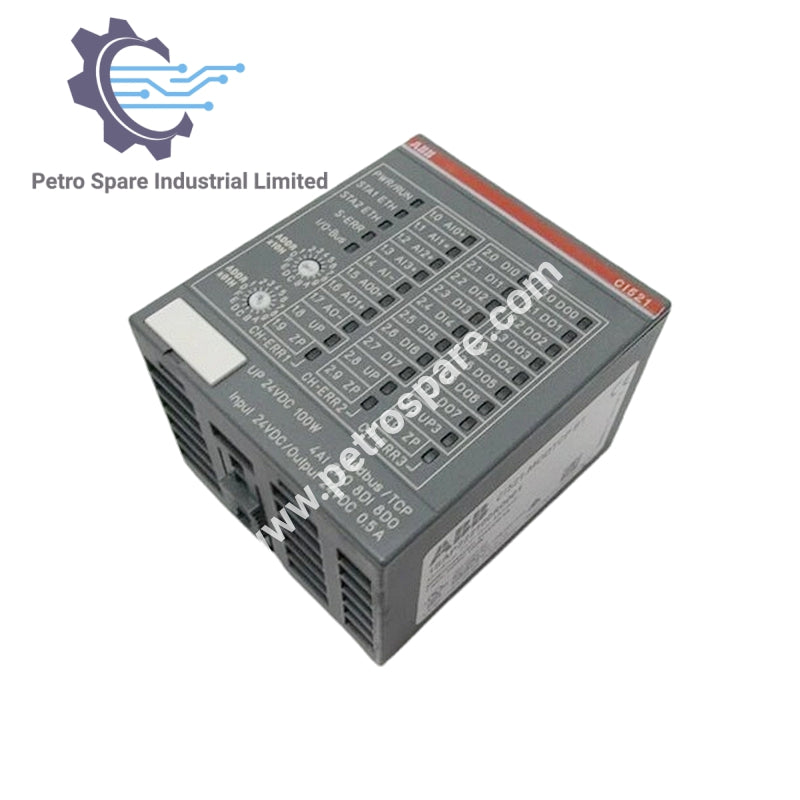

CI521-MODTCP

Descripción general

CI521-MODTCP es un módulo de interfaz servidor Modbus TCP para ABB S500, con E/S analógica y digital mixta, y soporta expansión con hasta 10 módulos adicionales.

Configuración de E/S

• Entradas analógicas: 4 (U, I, RTD)

• Salidas analógicas: 2 (U, I)

• Entradas digitales: 8 (24 VCC)

• Salidas digitales: 8 (24 VCC, 0.5 A)

• E/S configurables: 0

Características eléctricas

• Tipo de voltaje de entrada: CC

• Voltaje de entrada: 24 V CC

• Corriente de entrada: 5 mA

• Tipo de salida: Transistor

• Tipo de voltaje de salida: CC

• Voltaje máximo de salida: 20.4 a 28.8 V CC

• Corriente de salida: 0.5 A

• Tiempo de retardo (τ): 0.1 a 32 ms

• Rango de voltaje de alimentación: 20.4 a 28.8 V CC

• Clase de protección: IP20

Interfaz y comunicación

• Modbus TCP: Modo servidor

• Otras interfaces (RS232, RS485, etc.): No disponible

Datos mecánicos

• Longitud: 62 mm

• Ancho: 67.5 mm

• Altura: 76 mm

• Peso: 0.136 kg

---
