CC-PDIL51

Resumen

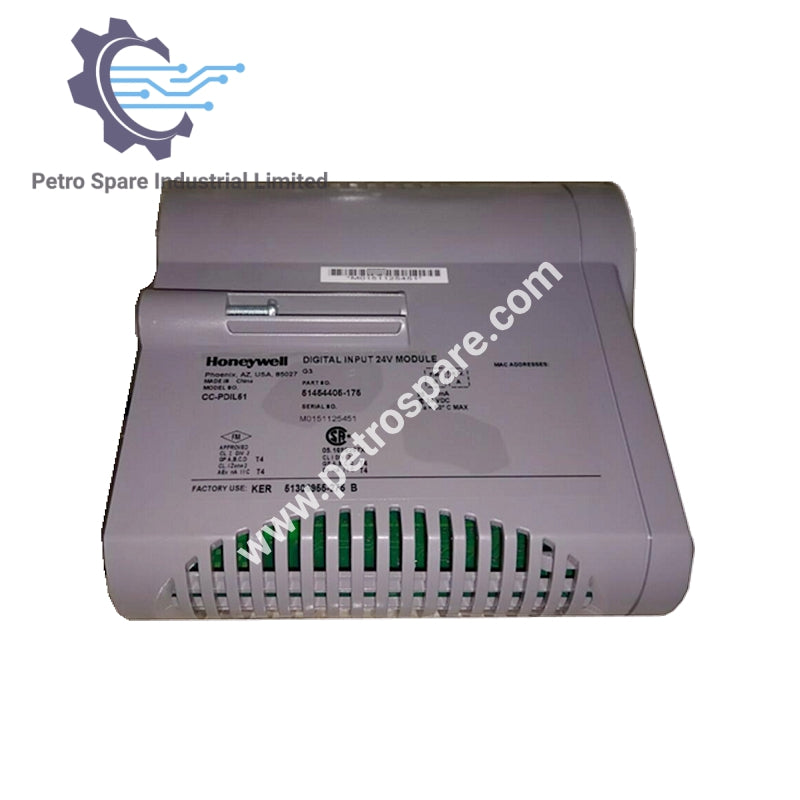

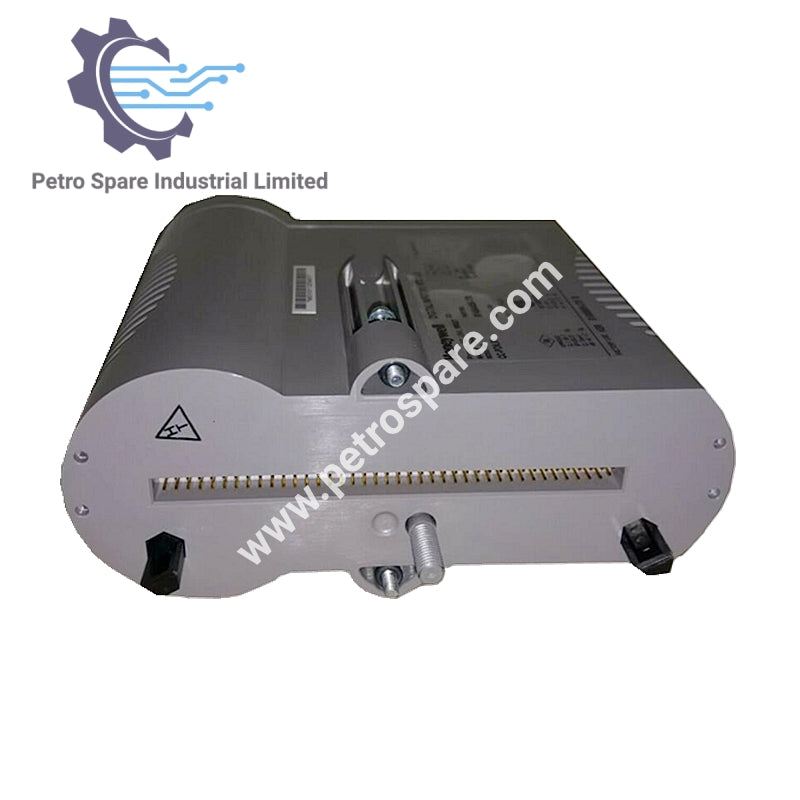

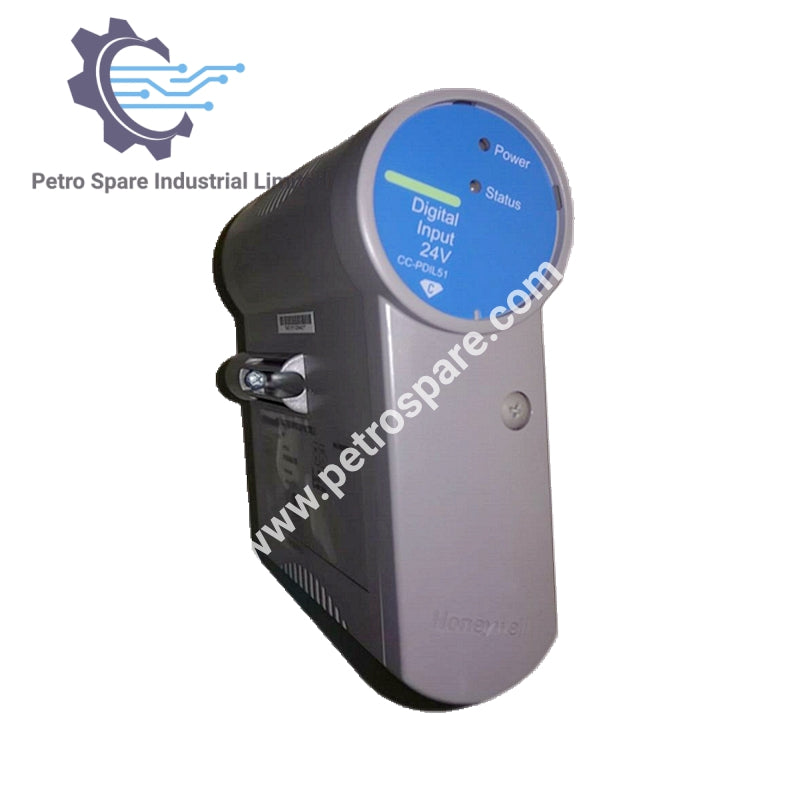

CC-PDIL51 es un módulo de Entrada Digital de 24VDC de Honeywell, que proporciona una entrada confiable y aislada para sistemas de control industrial.

Características de entrada

• Canales de Entrada: 32

• Aislamiento Galvánico: 1000 VAC RMS (cualquier voltaje de terminal de entrada referido a común)

• Técnica de aislamiento: Óptico (en IOM)

• Rango de voltaje de alimentación DI: 18 a 30 VCC

Detección de Entrada

• Voltaje/ Corriente de Detección ON: 13 VDC (mín) o 3 mA (mín)

• Voltaje/ Corriente de Detección OFF: 5 VDC (máx) o 1.2 mA (máx)

Especificaciones eléctricas

• Impedancia de Entrada: 4.2 KΩ

• Retardo Absoluto a Través del Filtro de Entrada y Aislamiento: 5 ms ± 20%

• Resistencia de Campo para Condición ON Garantizada: 300 Ω máx @ 15 VDC

• Resistencia de Campo para Condición OFF Garantizada: 30 KΩ min @ 30 VDC

Modelos IOTA

• Modelo IOTA No Redundante: CC-TDIL51, 9”

• Modelo IOTA Redundante: CC-TDIL61, 12”

---
