BMXSAI0410

Resumen

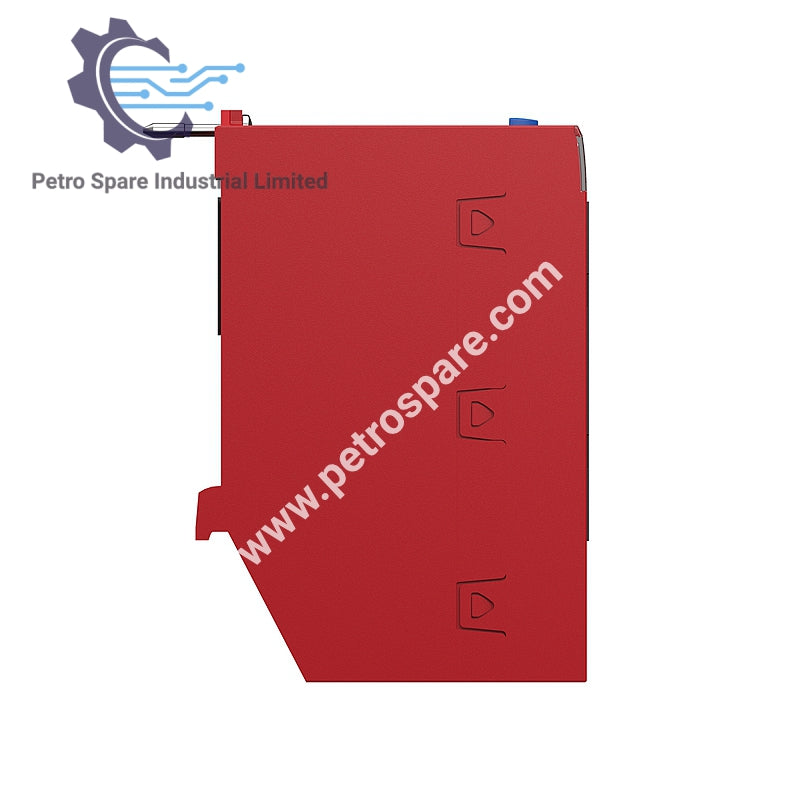

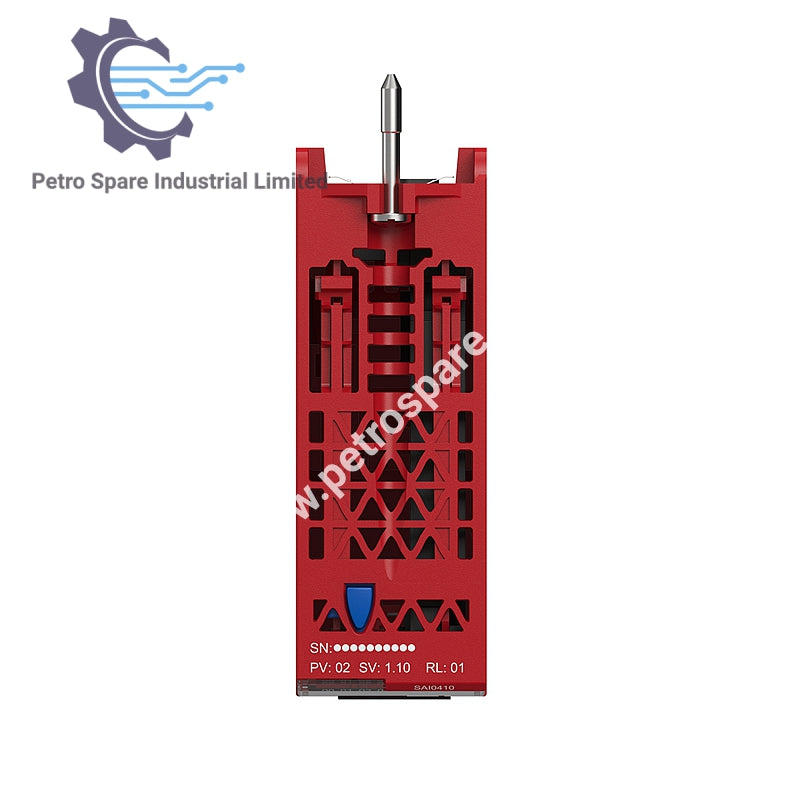

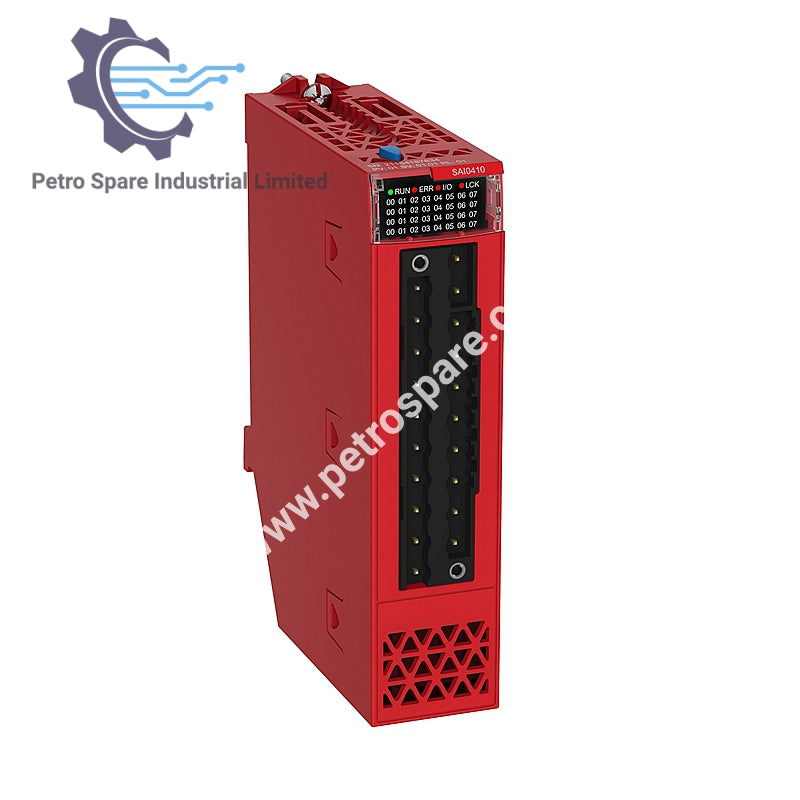

BMXSAI0410 es un módulo de entrada analógica de seguridad Schneider Modicon X80 con 4 entradas aisladas de 4–20 mA, diseñado para la medición de corriente de alta precisión en aplicaciones críticas para la seguridad.

Entrada y Conversión

• Canales de Entrada: 4 aislados

• Señal de Entrada: 4 a 20 mA

• Tolerancia de Sobrecarga: Hasta 25 mA

• Impedancia de Entrada: 286 Ω

• Resolución de Medición: 2 µA

• Conversión Analógica/Digital: 16 bits

• Formato de Resolución: 13 bits (0–12500 cuentas)

• Valor Máximo de Conversión: 0–25 mA

• Formato de Valor Digital: ±32000 (escala de usuario), ±10000 (predeterminado)

• Ciclo Nominal de Lectura: 6 ms (4 canales)

• Atenuación de Diafonía: ≥120 dB

Precisión y Estabilidad

• Error de Medición: ≤ 0.3% de escala completa (25–60 °C)

• Deriva Térmica: 30 ppm/°C

• Precisión de Resistencia Interna: 0.1%, 15 ppm/°C

• Tipo de Filtrado: digital de 2º orden

• Recalibración: Interna

Aislamiento y Protección

• Aislamiento Canal a Canal: 500 V DC

• Aislamiento Canal a Tierra/Bus: 1500 V DC

Clasificaciones Ambientales

• Temperatura de Operación: –25 a +60 °C

• Temperatura de Almacenamiento: –40 a +85 °C

• Humedad: 5–95% HR (sin condensación a 55 °C)

• Resistencia a Vibraciones: 3 gn

• Resistencia a Choques: 15 gn

• Altitud:

• 0–2000 m: Rendimiento completo

• 2000–5000 m: Con reducción

Alimentación e Indicadores

• Consumo de Corriente:

• 200 mA a 3.3 V DC

• 115 mA a 24 V DC

• MTBF: 463,000 horas

• LEDs de Estado:

• 1 verde (RUN)

• 1 verde por canal (diagnóstico)

• 1 rojo (ERR)

• 1 rojo (falla I/O)

Físico

• Peso: 0.143 kg

---
