BMXEHC0200H

Descripción

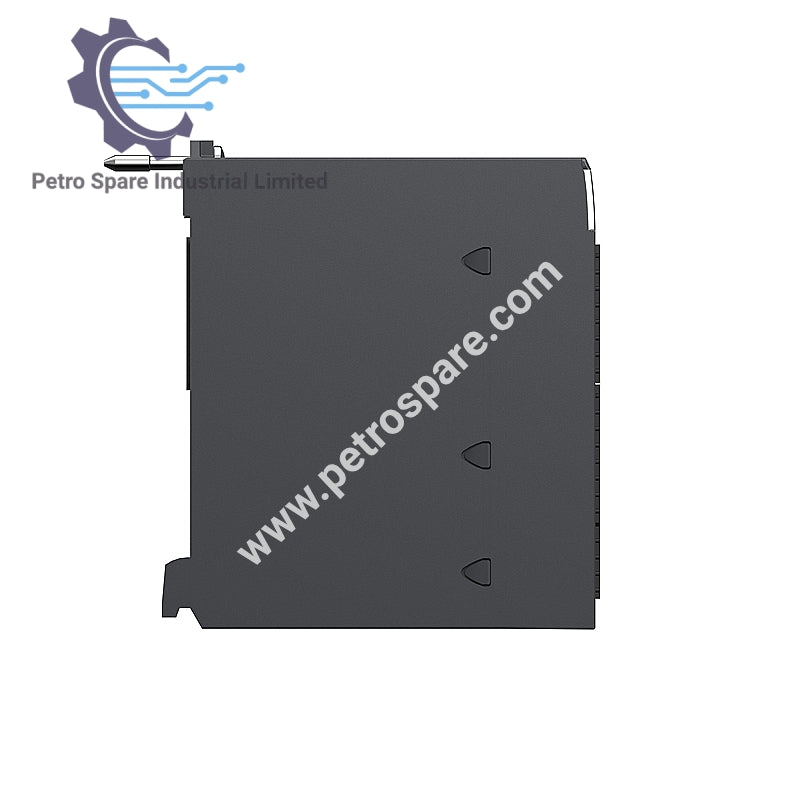

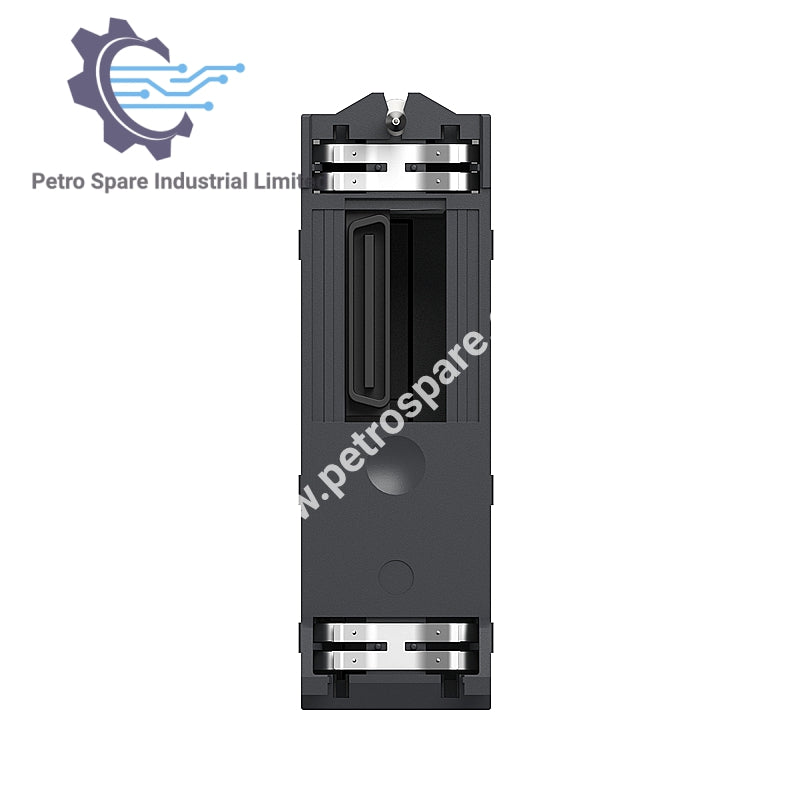

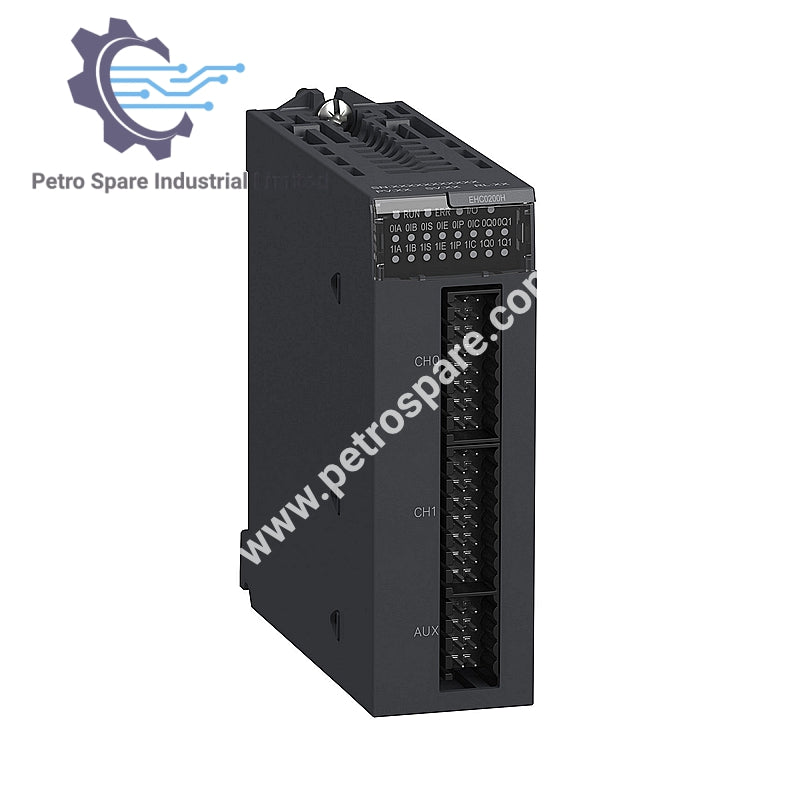

BMXEHC0200H es un módulo contador de alta velocidad para la serie PLC Modicon M340 de Schneider Electric, diseñado para el conteo industrial y la medición de frecuencia con dos canales robustos y características de protección mejoradas.

Información General

• Marca: Schneider Electric

• Modelo: BMXEHC0200H

• Serie: Modicon M340

• Función: Módulo contador de alta velocidad

• Canales: 2 canales endurecidos

Especificaciones

• Frecuencia máxima de conteo: 60000 Hz

• Número de entradas: 6 (3 de alta velocidad, 3 auxiliares)

• Voltaje de entrada: 24 V CC tipo 3

• Compatibilidad de entrada:
  • Sensores de proximidad de 2 hilos/3 hilos (19.2–30 V)
  • Encoders incrementales con salidas push-pull o totem pole

• Rango de voltaje de entrada: 19.2–30 V @ 60°C, hasta 26.4 V @ 70°C

• Corriente de entrada: 2 mA @ 11 V

• Voltaje / Corriente estado 1: 11–30 V / ≥6 mA

• Voltaje / Corriente estado 0: <5 V / ≤1.5 mA

• Número de salidas: 2

• Voltaje de salida: 24 V CC

• Lógica de salida: Configurable (positiva/negativa)

• Corriente máxima de salida: 2 A por módulo, 0.5 A por salida

• Límites de voltaje: 19.2–30 V

• Corriente máxima de carga: 1 A por módulo, 0.5 A por salida

• Corriente de fuga: 0.1 mA @ estado 0

• Caída de voltaje: <3 V @ estado 1

• Protección contra sobrecarga: Integrada

• Protección contra cortocircuito: 1.5 A integrada

• Tiempo de solapamiento: 0.2 ms

Capacidades Funcionales

• Conteo de razón

• Medición de frecuencia

• Conteo descendente

• Contador de 32 bits

• Conteo módulo/bucle

• Medición de período de tiempo

• Conteo de eventos

• Modulación de ancho

• Tiempo de ciclo de 1 ms

• Aislamiento de 1500 V (60 s)

---
