BMXDRA1605

Descripción

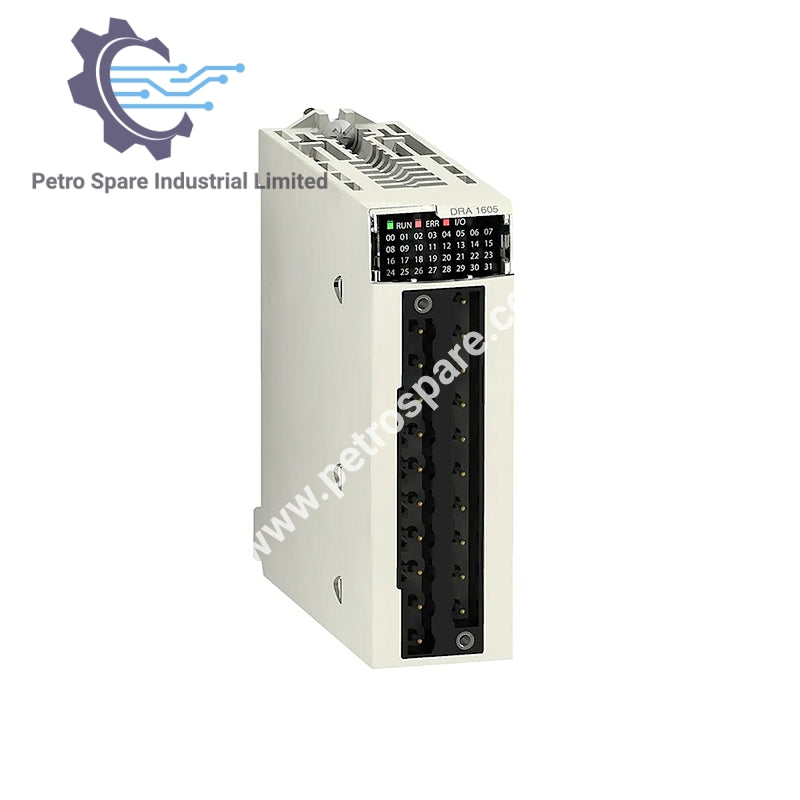

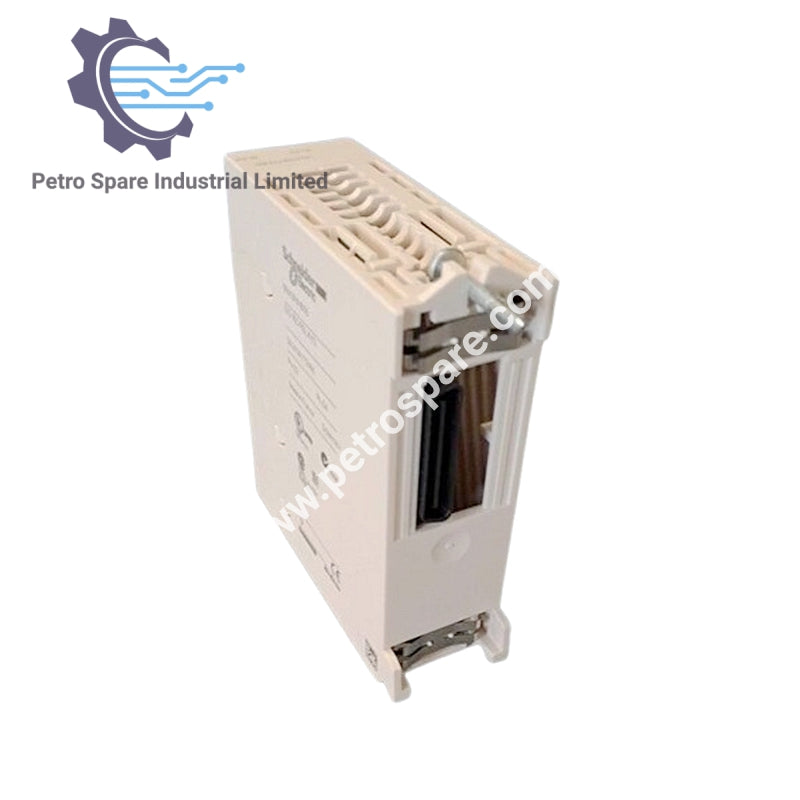

El BMXDRA1605 es un módulo de salida discreta de la serie Modicon X80 de Schneider, que ofrece 16 salidas de relé normalmente abiertas con amplio soporte de voltaje para aplicaciones tanto de CA como de CC.

---

Información General

• Serie del Producto: Modicon X80

• Tipo de Módulo: Módulo de salida discreta

• Tipo de Salida: Relé

• Número de Salidas: 16 salidas conforme a EN/IEC 61131-2

---

Especificaciones Eléctricas

• Rango de Voltaje de Salida:
  • 24–48 V CC (19–60 V CC)
  • 24–240 V CA (19–264 V CA)

• Corriente Térmica [Ith]: 2 A

• Resistencia de Aislamiento: > 10 MΩ @ 500 V CC

• Disipación de Potencia: 3 W

• Consumo Típico de Corriente:
  • 100 mA @ 3.3 V CC
  • 95 mA @ 24 V CC

• Tiempo de Respuesta:
  • < 8 ms activación
  • < 10 ms desactivación

• Corriente Mínima de Conmutación: 1 mA @ 5 V CC

• MTBF: 2,100,000 horas

---

Requisitos de Protección

• Protección contra Sobrecarga: Use 1 fusible de acción rápida por canal o grupo

• Protección contra Sobretensión:
  • Diodo de descarga (salidas CC)
  • Circuito RC (salidas CA)
  • Limitador de sobretensión ZNO (salidas CA)

• Protección contra Cortocircuito: Use 1 fusible de acción rápida por canal o grupo

---

Características Físicas

• Peso Neto: 0.15 kg (0.33 lb)

---
