BMXDRA0805

Resumen

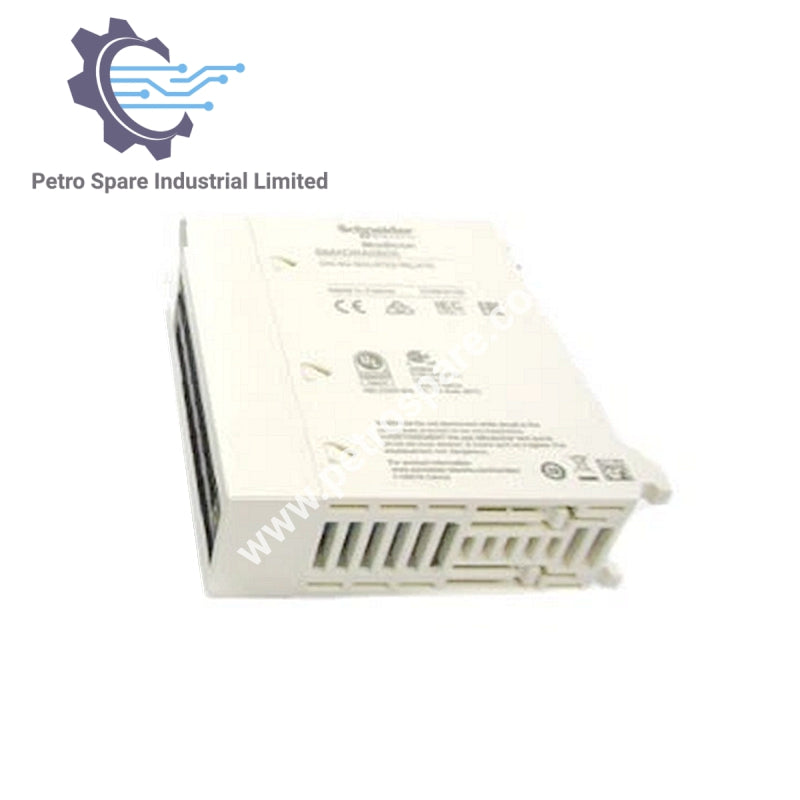

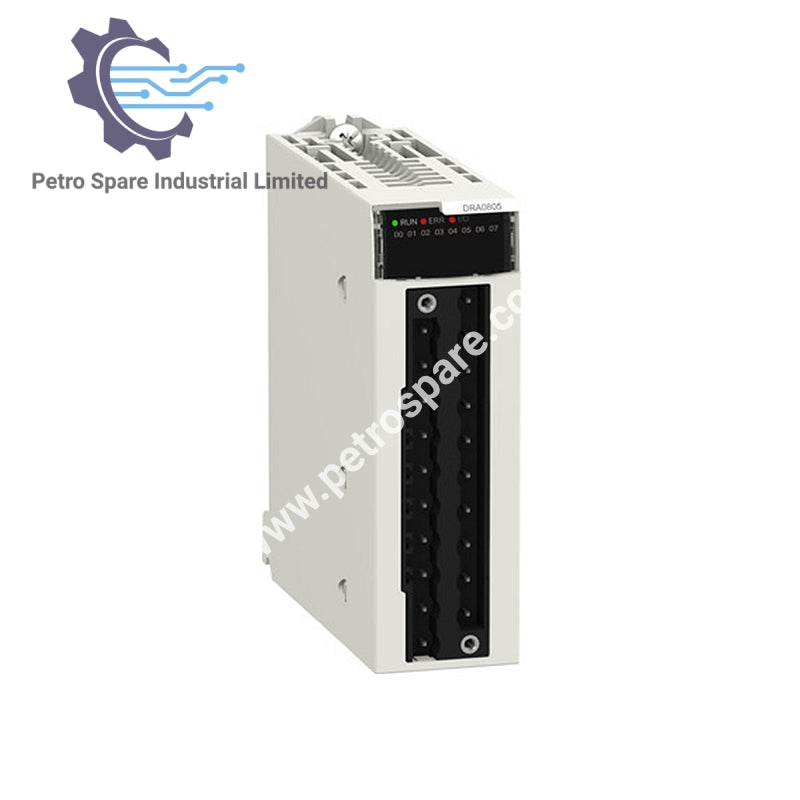

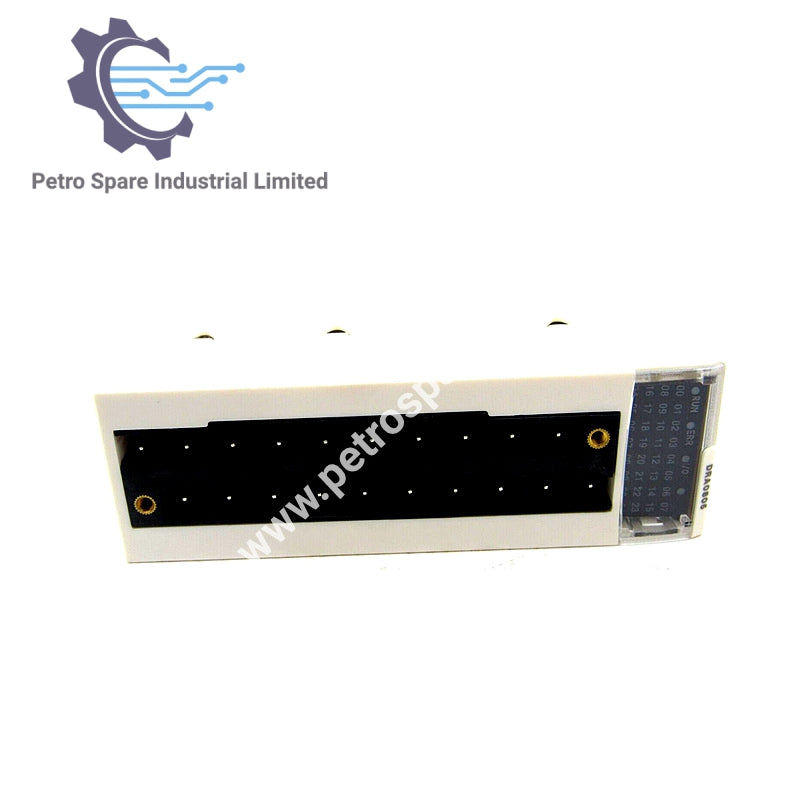

BMXDRA0805 es un módulo de salida discreta Schneider Modicon X80 con 8 salidas de relé compatibles con voltajes tanto de CA como de CC. Ofrece alta confiabilidad y protección robusta para sistemas de control industrial.

Especificaciones de Salida

• Número de Salidas: 8 relés (NA), EN/IEC 61131-2

• Tipo de salida: Relé

• Rango de voltaje de salida:

• CA: 24…240 V (operativo), 19…264 V (absoluto)

• CC: 12…24 V (operativo), 10…34 V (absoluto)

• Corriente Térmica (Ith): 3 A

• Corriente Mínima de Conmutación: 10 mA a 5 V CC

• Tiempo de respuesta:

• Activación: < 10 ms

• Desactivación: < 8 ms

Protección y Confiabilidad

• Resistencia de aislamiento: > 10 MΩ a 500 V CC

• Protección contra Sobrecarga: Usar fusible de acción rápida por canal o grupo

• Protección contra sobretensión:

• CC: Diodo de descarga

• CA: circuito RC o limitador de sobretensión ZNO

• Protección contra Cortocircuitos: Fusible de acción rápida por canal o grupo

• MTBF: 2,119,902 horas

Energía y físico

• Disipación de Potencia: 2.7 W

• Consumo Típico de Corriente: 79 mA a 3.3 V CC

• Peso: 0.145 kg (0.320 lb)

---
