BMXCPS3500H

Descripción

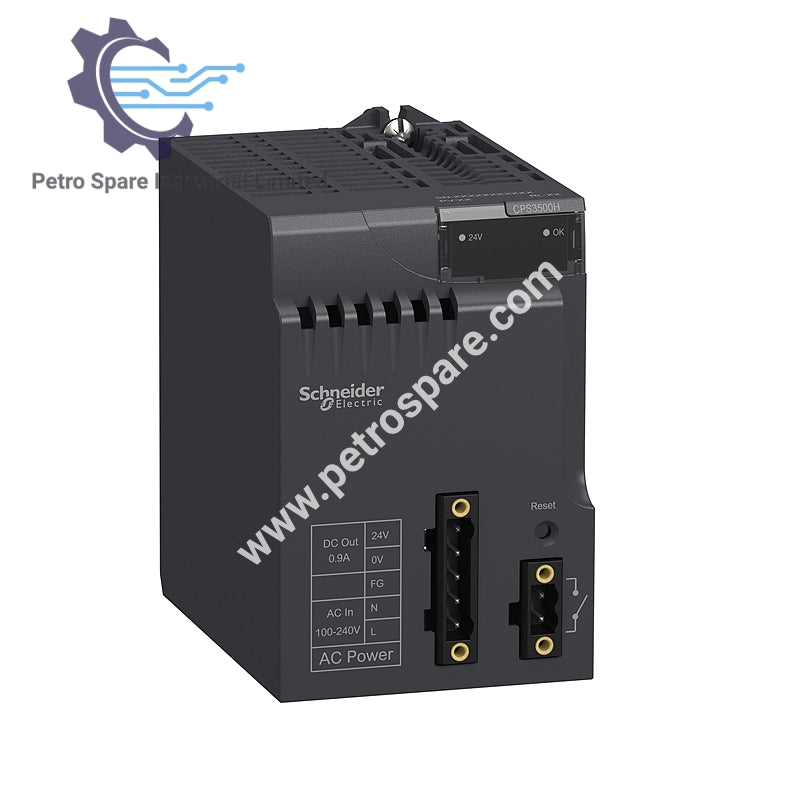

El BMXCPS3500H es un módulo de fuente de alimentación de CA robusto para Modicon X80, con una potencia nominal de 36 W, adecuado para entornos industriales severos.

Información General

• Tipo de producto: Módulo de fuente de alimentación

• Serie: Modicon X80

• Aplicación: Entornos severos

• Voltaje nominal: 100–240 V CA

• Potencia nominal: 36 W

Entrada Eléctrica

• Rango de voltaje: 85–264 V CA

• Frecuencia: 47–63 Hz

• Corriente de entrada: 1.04 A @ 115 V, 0.52 A @ 240 V

• Corriente de irrupción: 30 A @ 120 V, 60 A @ 240 V

• Potencia aparente: 0.12 kVA

Especificaciones de Salida

• 3.3 V CC: 4.5 A para suministro lógico

• 24 V CC: 1.3 A para módulo E/S y procesador

• Suministro de sensor 24 V CC: 0.9 A

• Disipación de potencia: 8.5 W

Protecciones

• Primaria: Fusible interno (no accesible)

• Secundaria: Protección contra sobrecarga, sobretensión, cortocircuito

• Resistencia de aislamiento: ≥ 100 MΩ (primaria a secundaria y tierra)

• Resistencia dieléctrica: 1500 V (lógica, procesador, primaria/tierra), 2300 V (sensor), 500 V (sensor a tierra)

Indicadores y Control

• LEDs: Voltaje del rack OK (verde), Voltaje del sensor OK (verde)

• Control: Botón RESET para reinicio en frío

Conexiones

• Relé de alarma: Conector de 2 pines

• Entrada de alimentación: Conector de 5 pines (línea, PE, entrada de sensor 24 V)

Condiciones Ambientales

• Temperatura de operación: -25 a 70 °C (-13 a 158 °F)

• Temperatura de almacenamiento: -40 a 85 °C (-40 a 185 °F)

• Humedad: 5–95% a 55 °C sin condensación

• Altitud: 0–2000 m, hasta 5000 m con reducción de potencia

• Tratamiento: Recubrimiento conformado

• Nivel de protección: IP20

Datos Mecánicos

• Resistencia a impactos: 30 gn

• Resistencia a vibraciones: 3 gn

• Peso: 0.36 kg (0.79 lb)

---
