BMXAMO0410

Descripción general

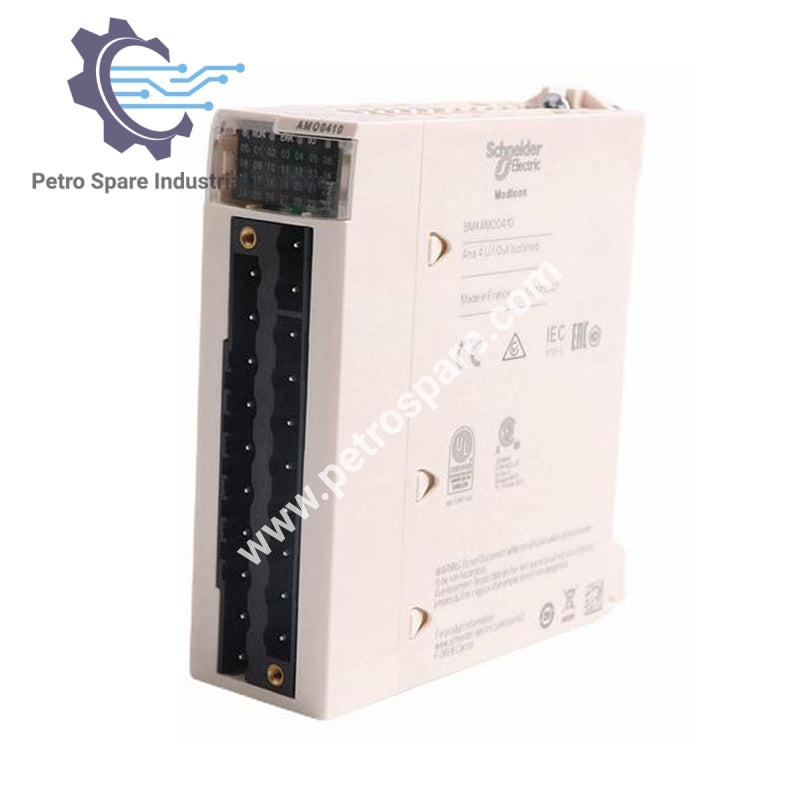

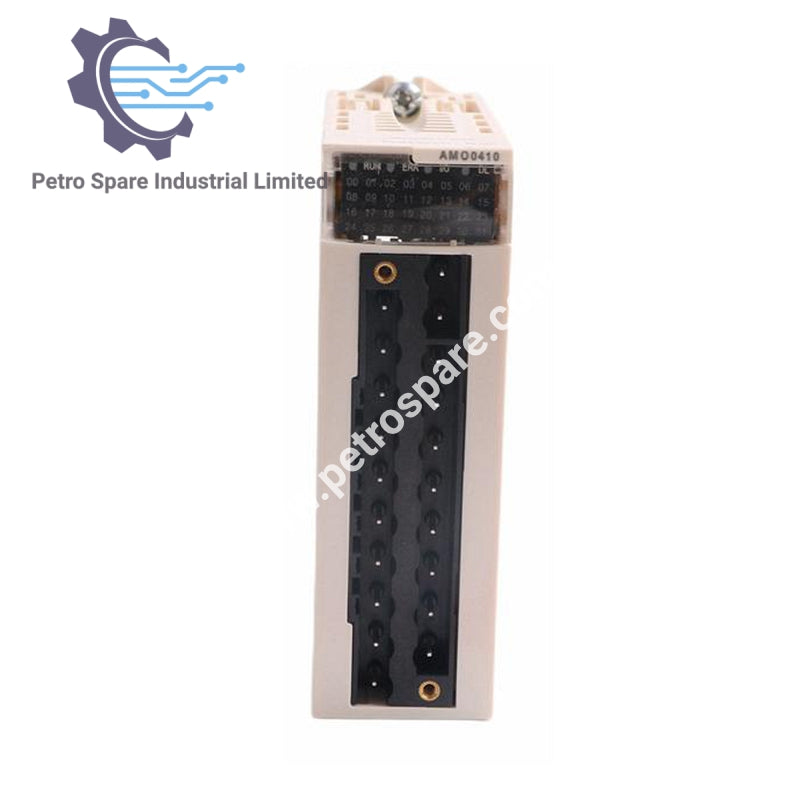

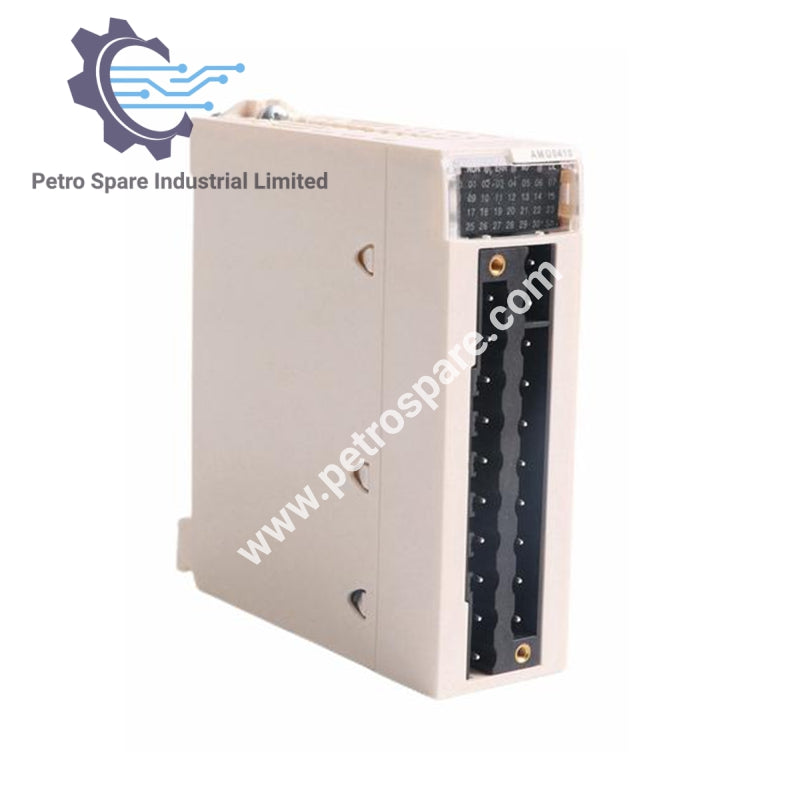

El Schneider Modicon BMXAMO0410 es un módulo de salida analógica de la gama Modicon X80, diseñado para una automatización industrial precisa y fiable.

Especificaciones

• Conexión eléctrica: 1 conector, 20 vías
• Número de salidas analógicas: 4
• Tipos de salida analógica:
  • Corriente: 0...20 mA, 4...20 mA
  • Voltaje: ±10 V
• Resolución de salida: 15 bits + signo
• Voltaje de aislamiento:
  • 1400 V CC (canales a tierra y bus)
  • 750 V CC (entre canales)
• Tiempo de conversión: ≤ 1 ms
• Consumo de corriente:
  • 150 mA a 3.3 V CC
  • 84 mA a 24 V CC
• Peso del producto: 0.15 kg (0.33 lb)

Rendimiento

• Error de medición:
  • ≤ 0.25% de la escala completa (0...60°C)
  • 0.1% de la escala completa (25°C)
• Deriva térmica: 45 ppm/°C
• Impedancia de carga:
  • ≥ 1000 Ω (±10 V)
  • ≤ 500 Ω (0...20 mA, 4...20 mA)
• Rechazo en modo común: ≥ 80 dB

Características

• Modo de reserva: Configurable o predefinido
• Indicadores LED:
  • Verde: FUNCIONAMIENTO y diagnóstico de canal
  • Rojo: ERR y E/S
• Tipos de detección:
  • Circuito abierto (0...20 mA, 4...20 mA)
  • Cortocircuito (±10 V)

---
