BMXAMO0210

Descripción del Producto

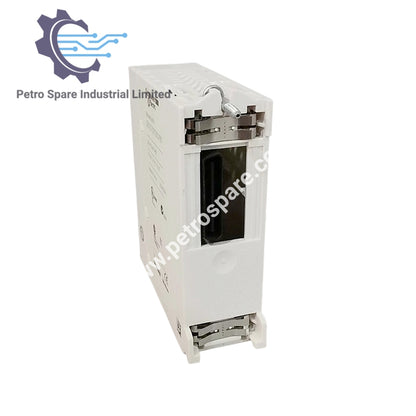

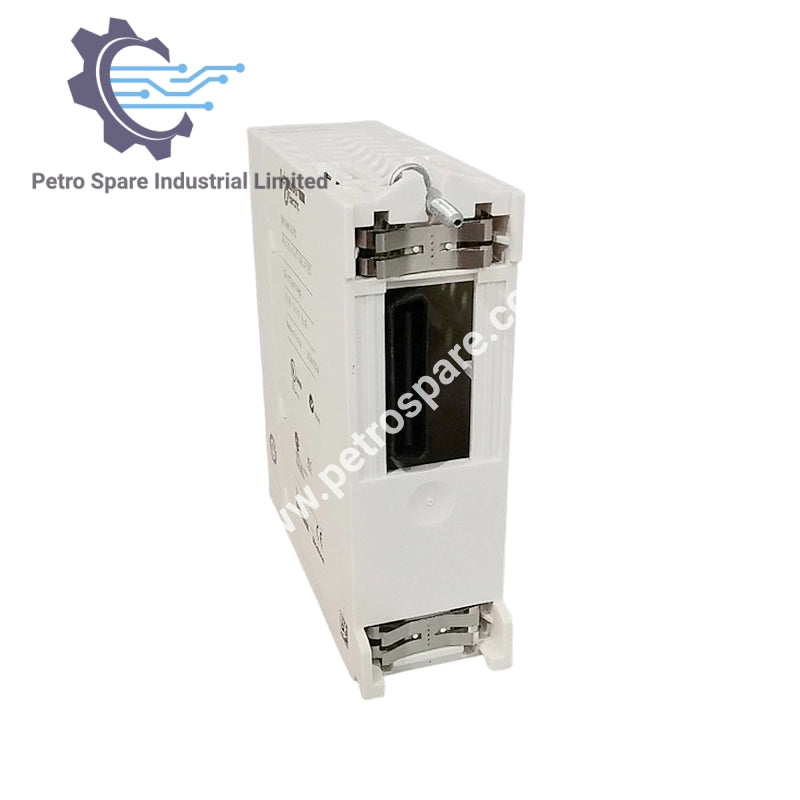

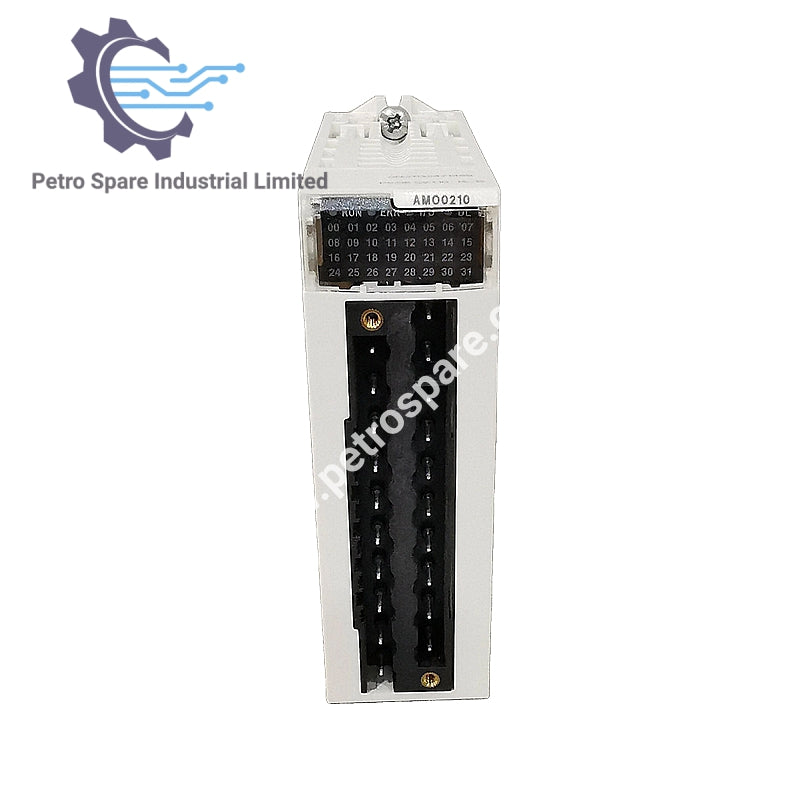

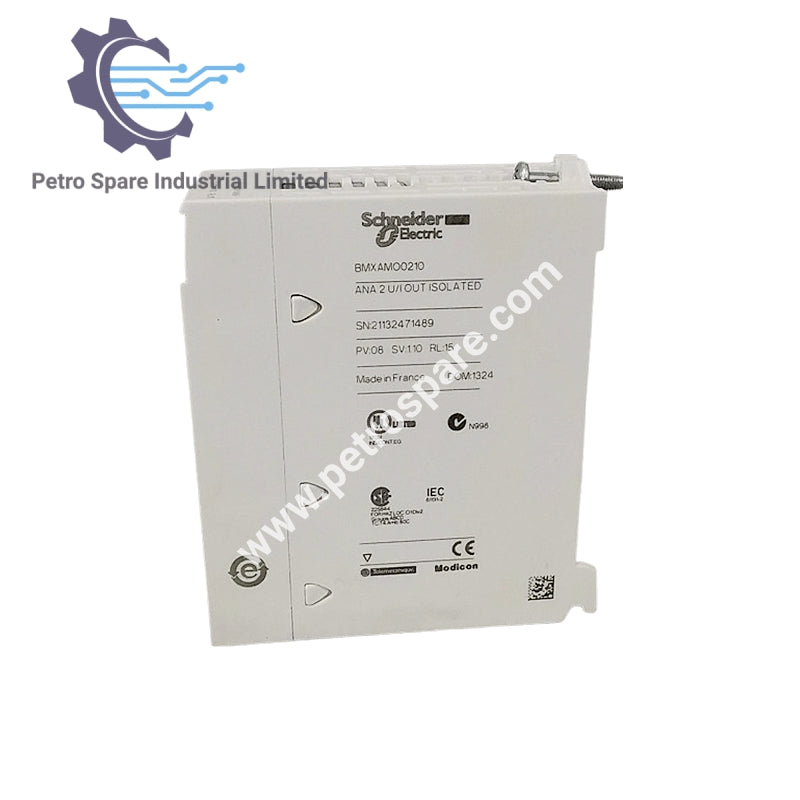

BMXAMO0210 es un módulo de salida analógica aislada de 2 canales de la gama X80 de Schneider, que ofrece salida de señal de corriente y voltaje con alta precisión y aislamiento eléctrico robusto.

---

Especificaciones Eléctricas

• Salidas analógicas: 2 canales

• Tipos de salida: 0–20 mA, 4–20 mA, ±10 V

• Resolución: 15 bits + signo

• Nivel de salida (alto): +/– 11.25 V, 0–24 mA

• Error de medición: ≤ 0.2% escala completa (0–60 °C), 0.1% a 25 °C

• Deriva térmica: 30 ppm/°C

• Tiempo de conversión: ≤ 1 ms

• Atenuación de diafonía: ≥ 90 dB

• Rechazo de modo común: 100 dB

• Recalibración: Calibrado de fábrica

• Modo de reserva: Predefinido o configurable

---

Carga e Impedancia

• Carga óhmica (0–20 mA / 4–20 mA): ≤ 600 Ω

• Carga óhmica (±10 V): ≥ 1000 Ω

---

Alimentación y Consumo

• Fuente de alimentación: Interna (a través del rack)

• Consumo de energía (24 V CC): 2.1 W típico, 2.8 W máximo

• Consumo de energía (3.3 V CC): 0.35 W típico, 0.48 W máximo

• Consumo de corriente: 150 mA (3.3 V CC), 110 mA (24 V CC)

---

Diagnóstico e Indicadores

• LEDs:

• 1 verde RUN

• 1 verde por canal (diagnósticos)

• 1 rojo ERR

• 1 rojo I/O

---

Aislamiento y Protección

• Voltaje de aislamiento:

• 1400 V CC (canal a tierra, canal al bus)

• 750 V CC (entre canales)

• Detección:

• Detección de circuito abierto (0–20 mA, 4–20 mA)

• Detección de cortocircuito (±10 V)

---

Ambiental

• Resistencia a vibraciones: 3 gn

• Resistencia a impactos: 30 gn

• Temperatura de operación: 0…60 °C

• Temperatura de almacenamiento: –40…85 °C

• Humedad: 5–95% a 55 °C, sin condensación

• Altitud:

• 0–2000 m

• Hasta 5000 m con reducción

• Grado de protección: IP20

---

Mecánico

• Peso neto: 0.144 kg

---
