BMXAMI0810H

Resumen

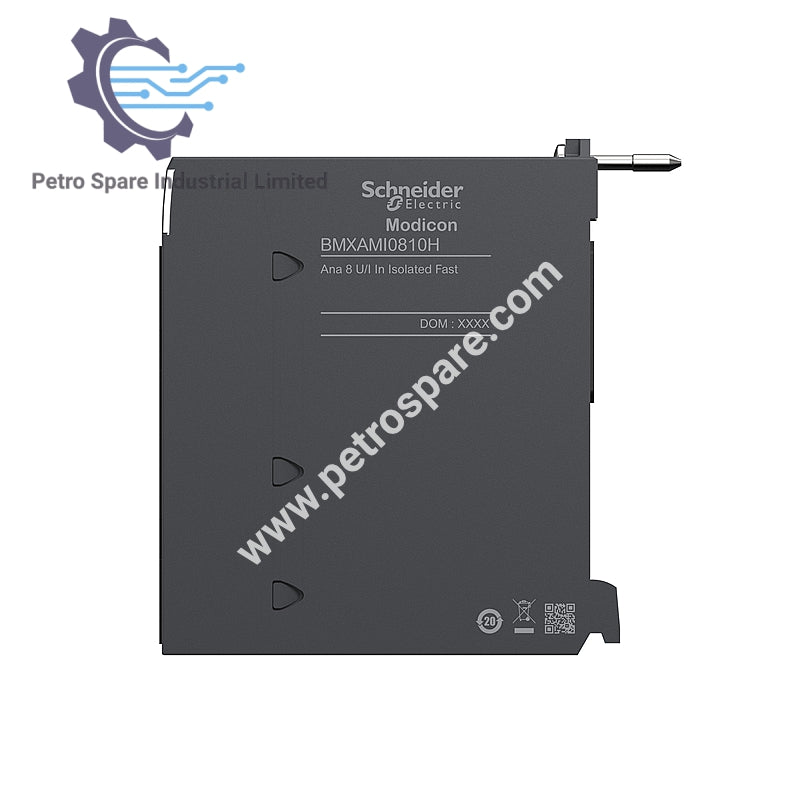

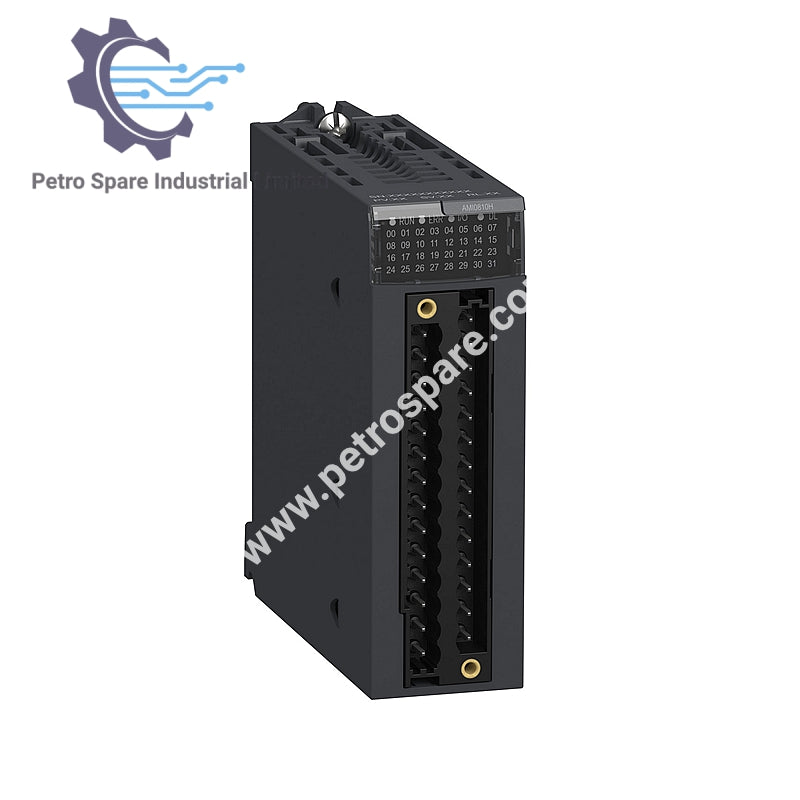

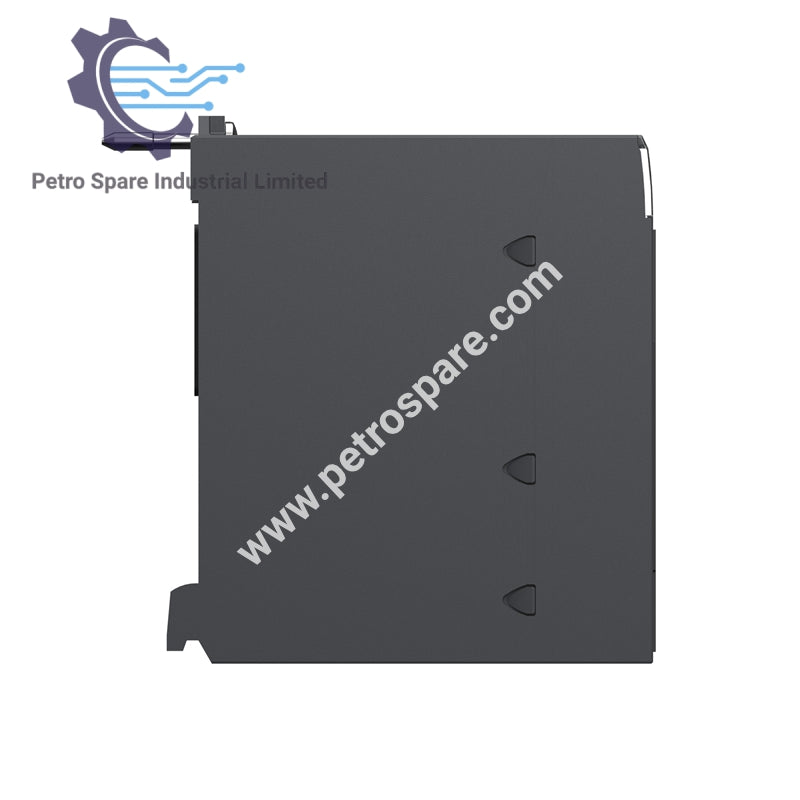

BMXAMI0810H es un módulo de entrada analógica aislada de alto nivel Schneider Modicon X80 con 8 canales, adecuado para entornos severos y múltiples tipos de entrada.

Especificaciones de Entrada Analógica

• Número de entradas: 8

• Tipos de entrada compatibles:

• Corriente: 0–20 mA, 4–20 mA, ±20 mA

• Voltaje: ±10 V, ±5 V, 0–10 V, 0–5 V, 1–5 V

• Impedancia de entrada:

• Modo de voltaje: 10 MΩ

• Modo de corriente: 250 Ω + resistor protector interno de 3.6–50 Ω

• Conversión analógica/digital: 16 bits (resolución 15 bits + signo)

• Resolución de medición: 0.36 mV (voltaje), 1.4 µA (corriente)

• Precisión de la resistencia de conversión: 0.1% (±15 ppm/°C)

• Voltaje de aislamiento:

• 300 V CC entre canales

• 1400 V CC entre canales y tierra/bus

• Rechazo de modo común: 80 dB

• Atenuación mínima de diafonía: 80 dB

Rendimiento

• Tiempo rápido de ciclo de lectura: 1 ms + 1 ms × número de canales activos

• Tiempo nominal de ciclo de lectura: 9 ms para 8 canales

Características eléctricas

• Consumo de Energía:

• Típico: 1.06 W (24 V CC), 0.32 W (3.3 V CC)

• Máx: 1.50 W (24 V CC), 0.48 W (3.3 V CC)

• Consumo de Corriente:

• 150 mA a 3,3 V CC

• 54 mA a 24 V CC

Confiabilidad y medio ambiente

• MTBF: 900,000 horas

• Altitud de operación: 0–2000 m (hasta 5000 m con reducción)

LEDs de estado

• 1 LED verde (EJECUCIÓN)

• 1 LED verde por canal (diagnóstico)

• 1 LED rojo (ERR)

• 1 LED rojo (fallo E/S)

Físico

• Peso: 0.175 kg

---
