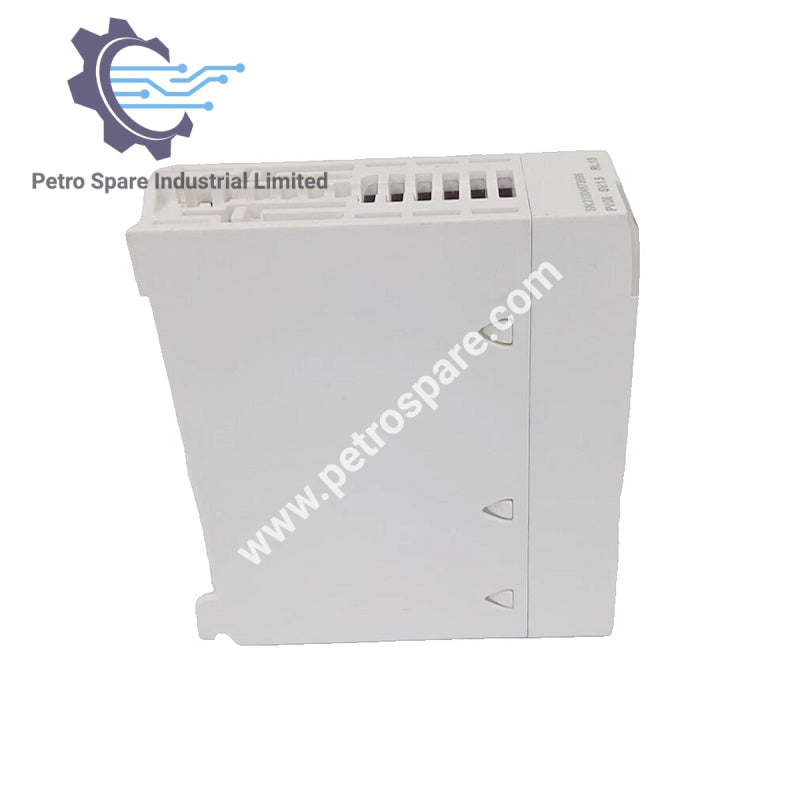

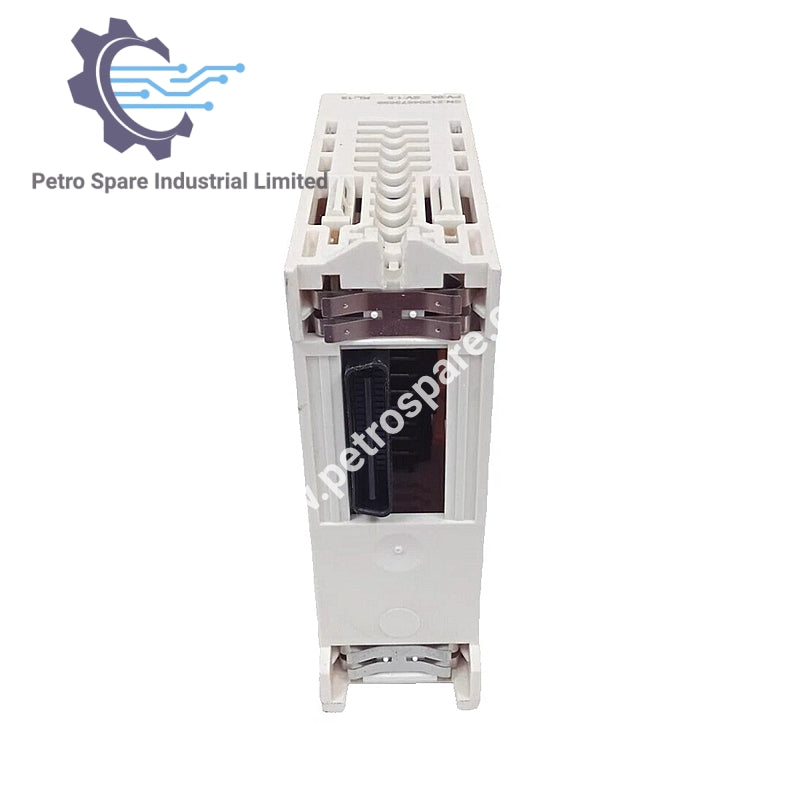

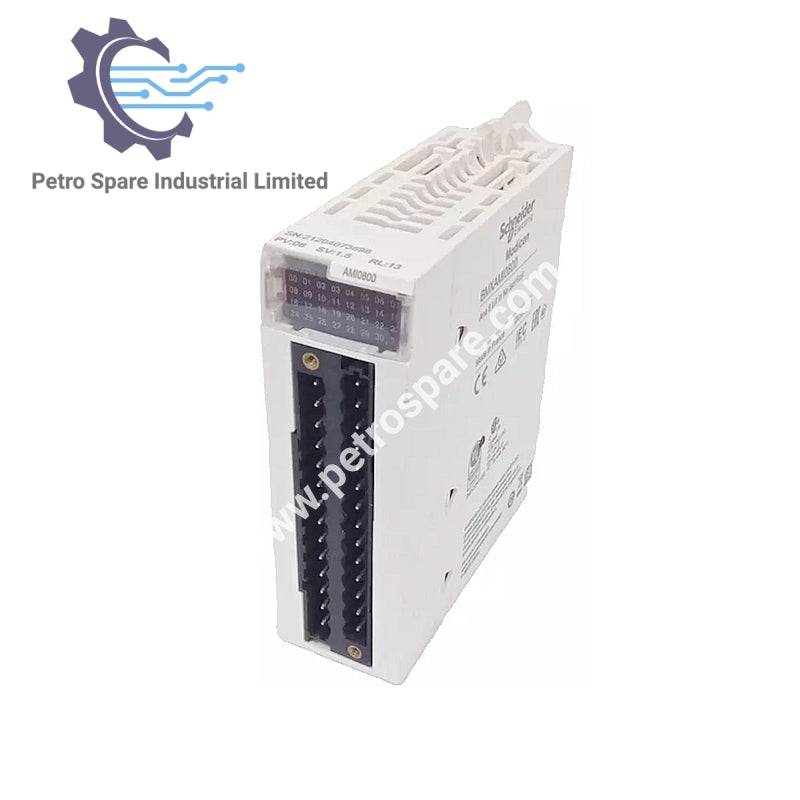

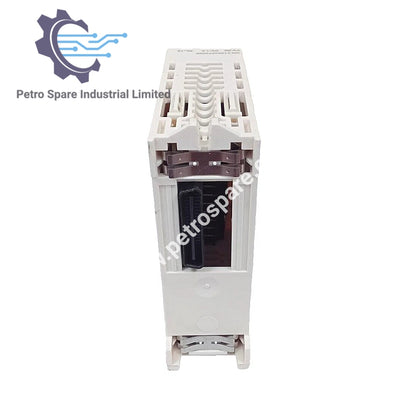

BMXAMI0800

Resumen

BMXAMI0800 es un módulo de entrada analógica no aislada de alto nivel Schneider Modicon X80 con 8 canales que soporta múltiples rangos de entrada de voltaje y corriente.

Detalles de entrada analógica

• Número de entradas: 8

• Tipos de entrada compatibles:

• Corriente: 0–20 mA, 4–20 mA, ±20 mA

• Voltaje: ±10 V, ±5 V, 0–10 V, 0–5 V, 1–5 V

• Impedancia de entrada:

• Modo de voltaje: 10 MΩ

• Modo actual: 250 Ω

• Conversión analógica/digital: 16 bits (resolución 15 bits + signo)

• Resolución de medición: 0.36 mV (voltaje), 1.4 µA (corriente)

• Precisión de la resistencia de conversión: 0.1% (±15 ppm/°C)

• Voltaje de aislamiento:

• 1400 V CC entre canales y tierra/bus

• 50 V CC entre canales

• Rechazo de Modo Común: 100 dB

• Atenuación mínima de diafonía: 80 dB

Rendimiento

• Error de Medición:

• Voltaje: ≤ 0.1% de escala completa (0–60 °C)

• Corriente: ≤ 0.3% de escala completa (0–60 °C)

• Deriva de temperatura:

• Entradas de voltaje: 30 ppm/°C

• Entradas de corriente: 50 ppm/°C

• Tiempo rápido de ciclo de lectura: 1 ms + 1 ms × número de canales activos

• Tiempo nominal de ciclo de lectura: 9 ms para los 8 canales

• Recalibración: Calibrado de fábrica

Características eléctricas

• Consumo de Energía:

• Típico: 0.90 W (24 V CC), 0.32 W (3.3 V CC)

• Máx: 1.10 W (24 V CC), 0.48 W (3.3 V CC)

• Consumo de Corriente:

• 150 mA a 3,3 V CC

• 41 mA a 24 V CC

Confiabilidad y medio ambiente

• MTBF: 1,700,000 horas

• Altitud de operación: 0–2000 m (hasta 5000 m con reducción)

LEDs de estado

• 1 LED verde (EJECUCIÓN)

• 1 LED verde por canal (diagnóstico)

• 1 LED rojo (ERR)

• 1 LED rojo (fallo E/S)

Físico

• Peso: 0.165 kg

---
