IS220PAOCH1B

Descripción del producto

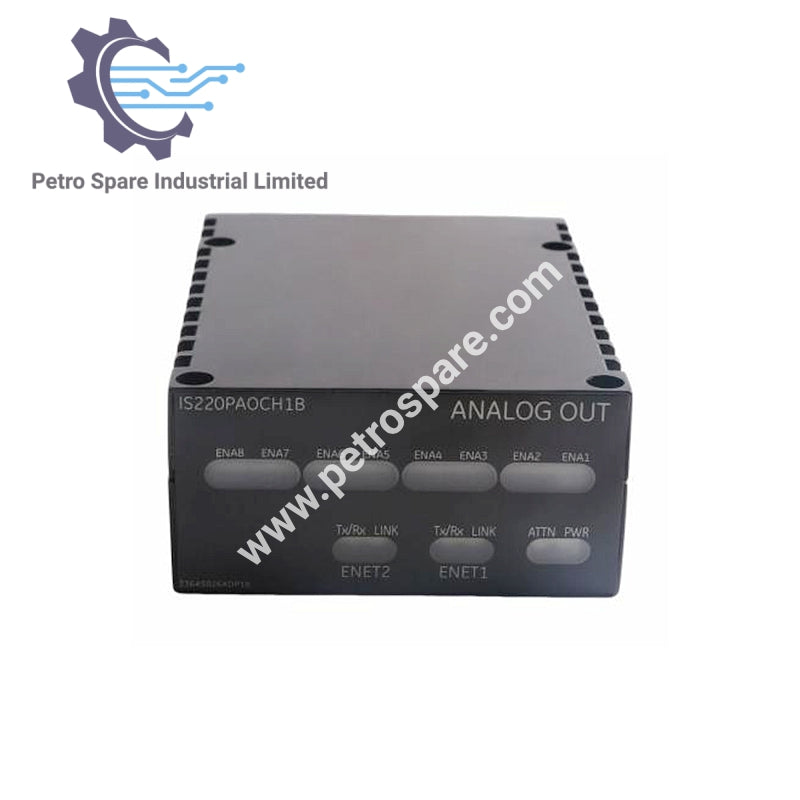

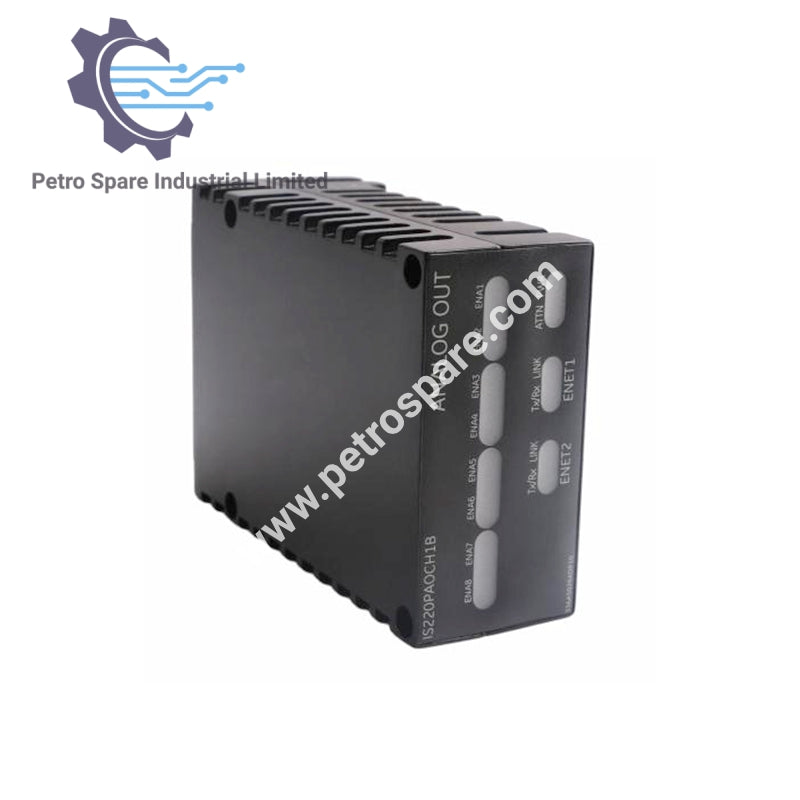

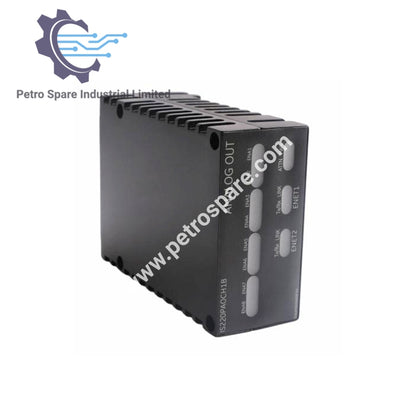

El IS220PAOCH1B es un módulo de salida analógica de la serie Mark VIe de GE. Interconecta redes Ethernet de E/S con placas terminales de salida analógica, entregando hasta ocho señales de bucle de corriente 0–20 mA con alta precisión y diagnóstico incorporado.

Detalles de salida analógica

• Canales: 8 canales de salida de corriente

• Rango de salida: 0–20 mA

• Resistencia de carga: Hasta 900 Ω

• Precisión: ±0.5% en rango de -30 a 65°C

• Retroalimentación de corriente: Convertidor A/D integrado por salida

Interfaces del módulo

• Entrada de red: Puertos Ethernet RJ-45 dobles

• Entrada de alimentación: Conector DC de 3 pines

• Conector de salida: Conector DC-37 a placa terminal

• Indicadores LED: Visualización de estado y diagnóstico

Componentes internos

• Placa procesadora: Procesador BPPx para gestión de E/S

• Placa de adquisición: Adaptada a la función de salida analógica

Características Físicas

• Dimensiones: 8.26 cm (A) × 4.19 cm (An) × 12.1 cm (P)

• Montaje: Se conecta directamente a la placa terminal correspondiente

---
