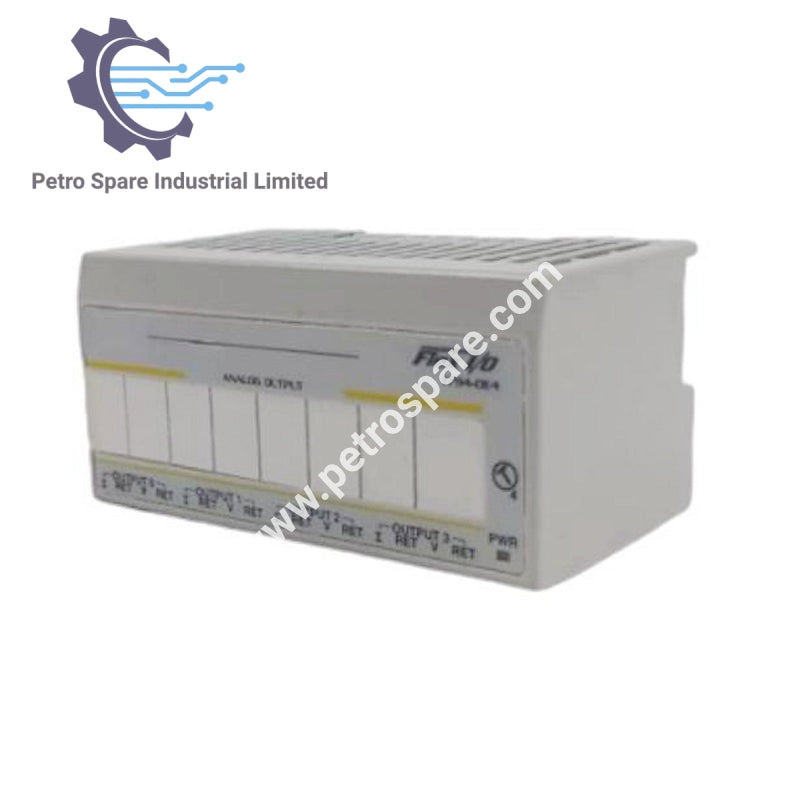

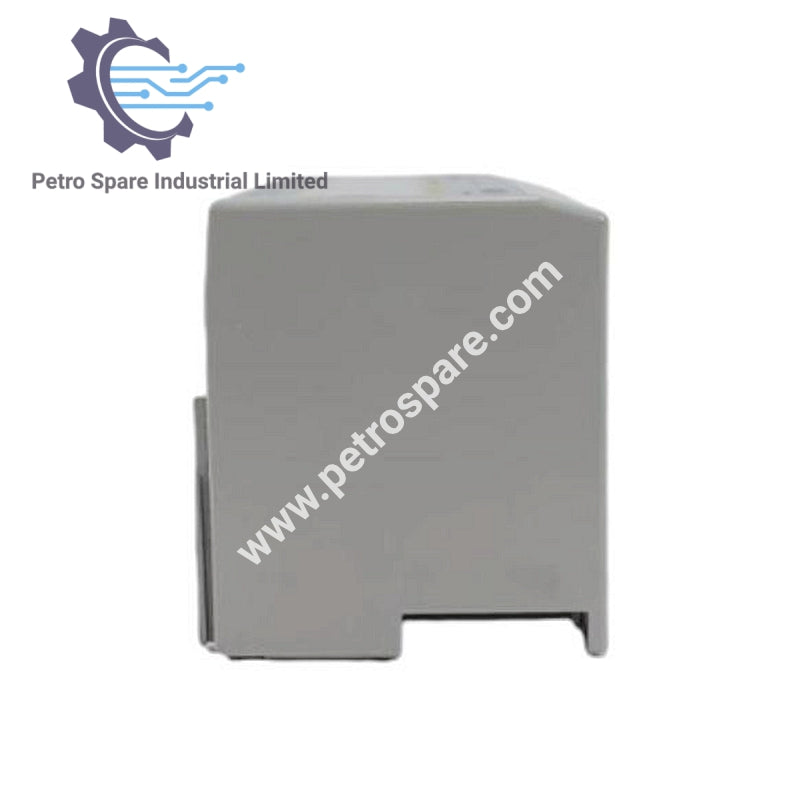

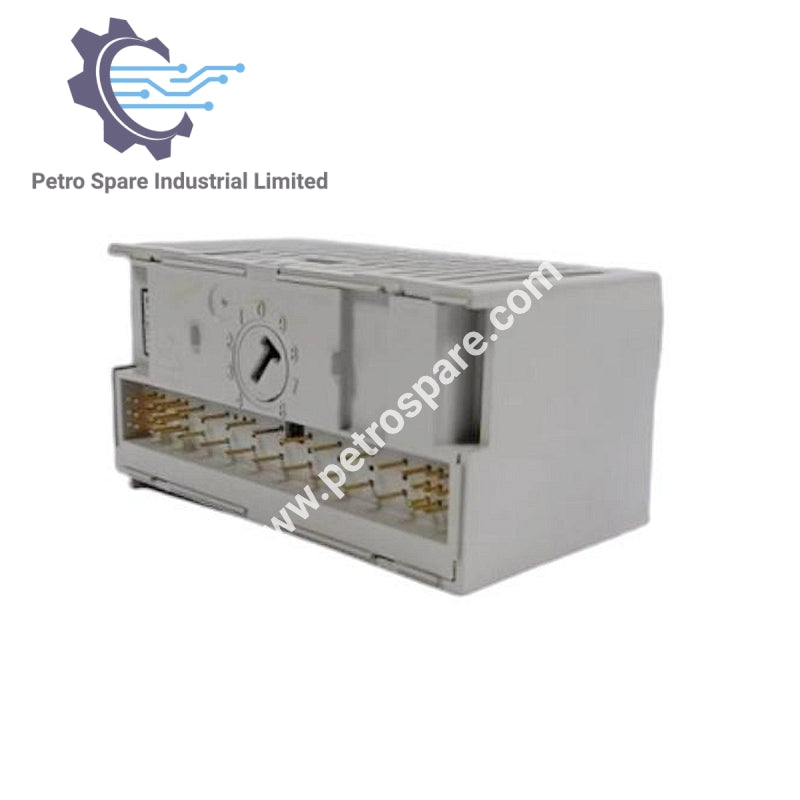

1794-OE4

Detalles del Producto

• Modelo: 1794-OE4

• Marca: Allen-Bradley

• Tipo de Producto: Módulo Analógico de Salida Flex I/O

• Disipación de Potencia: 4.5W a 31.2 Voltios DC máximo

• Disipación Térmica: 13.6 BTU/hora a 31.2 Voltios DC máximo

Especificaciones eléctricas

• Tipo de Conversión: Modulación por Ancho de Pulso

• Formato de datos: Justificado a la izquierda, complemento a 2 de 16 bits

• Resolución:

• Voltaje: 2.56mV/cuenta

• Corriente: 5.13µA/cuenta

• Salidas: 4 de un solo extremo

• Tipos de salida:

• 0 a 20 mA

• 4 a 20 mA

• +/- 10V CC

• 0 a 10 V CC

• Tasa de conversión: 1.024ms máximo para todos los canales

• Carga actual en la salida de voltaje: 3mA máximo

• Corriente Flexbus: 20 mA

Instalación y Montaje

• Base de terminales: 1794-TB2, -TB3, -TB3S, -TB3T, -TB3TS y -TBN

• Indicadores: 1 indicador de alimentación/estado verde/rojo

• Montaje: Riel DIN

• Tamaño del cable: Determinado por la base de terminal instalada

Condiciones ambientales

• Fuente de alimentación CC externa:

• Nominal: 24V CC

• Rango: 10.0 a 31.2V CC (incluye 5% de rizado CA)

• Temperatura de operación: 0 a 55°C (32 a 131°F)

• Temperatura de almacenamiento: -40 a 85°C (-40 a 185°F)

• Vibración: 5g @ 10 a 500 Hz

---
