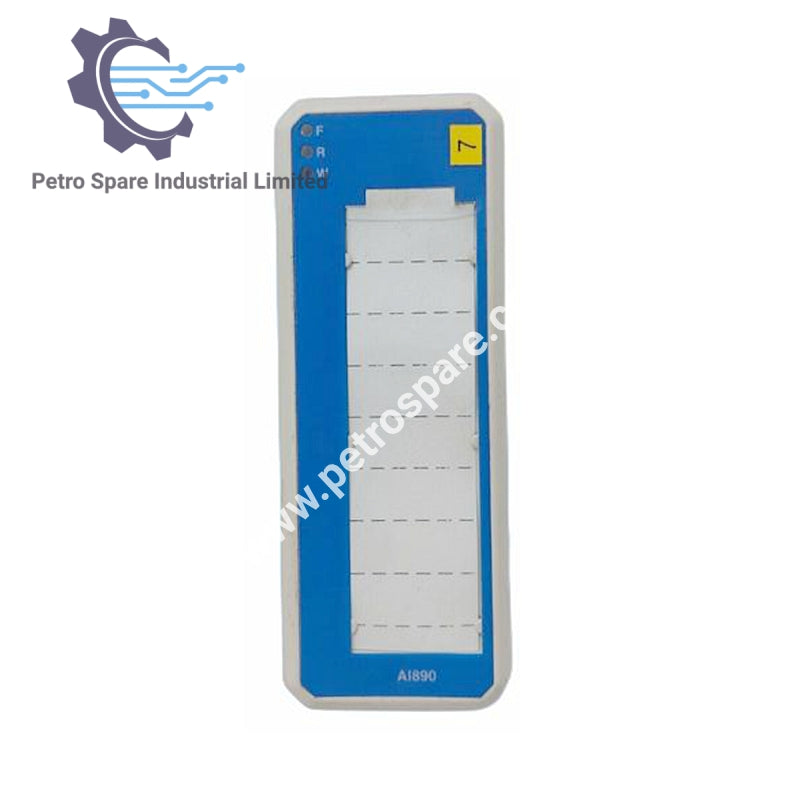

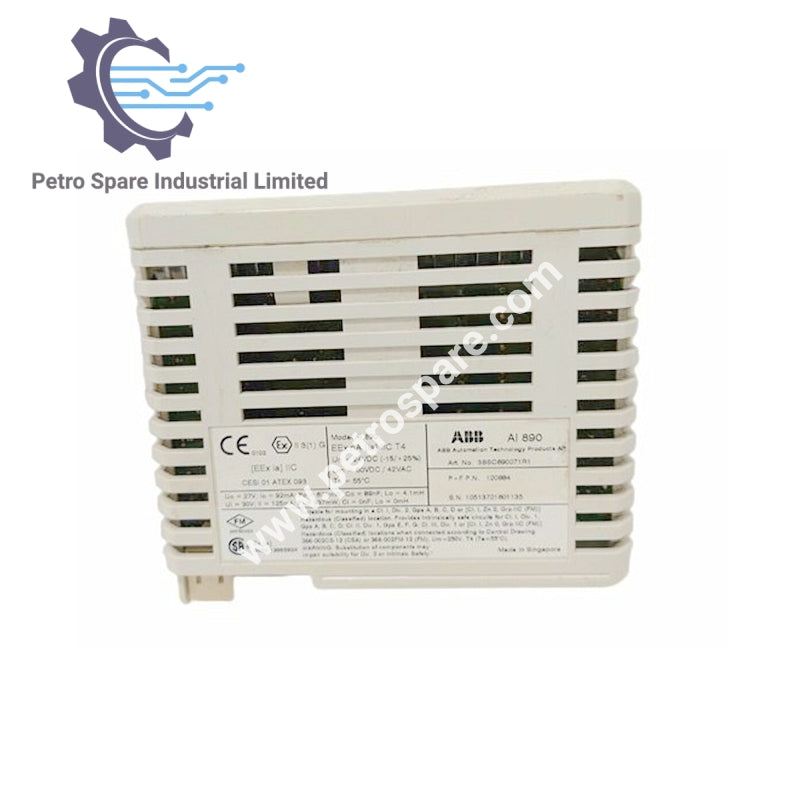

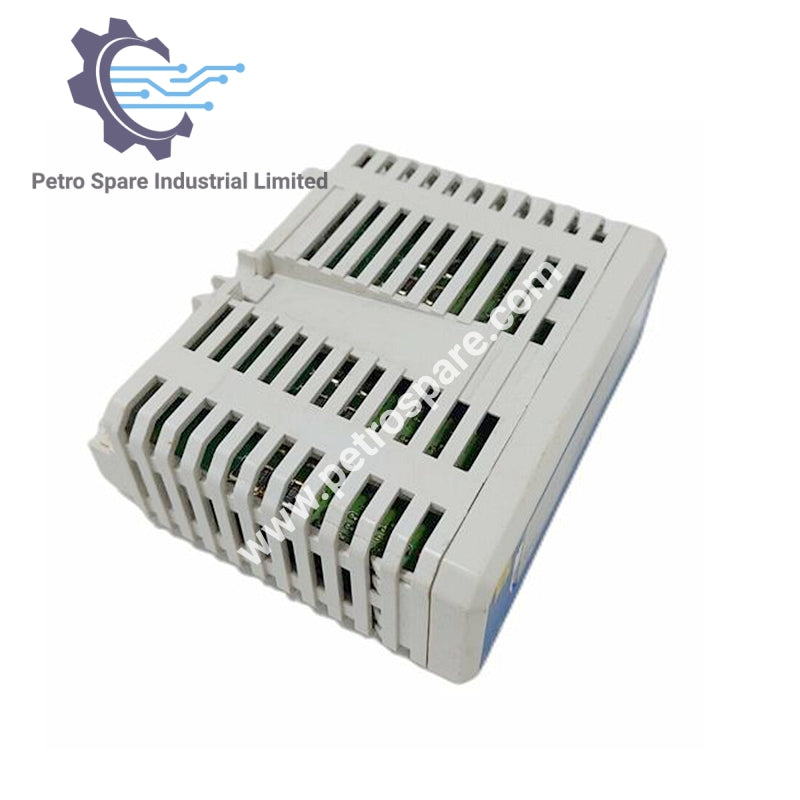

AI890

Resumen

• Modelo: AI890

• Tipo: Módulo de Entrada Analógica

• Canales: 8

Características de entrada

• Resolución: 12 bits

• Rango bajo/sobre rango: 0 / 22 mA

• Error: Máx. 0.1%

• Deriva térmica:

• Típ. 50 ppm/°C

• Máx. 100 ppm/°C

• Filtro de entrada (Tiempo de subida 0-90%): 75 ms

Rendimiento

• Tiempo de ciclo de actualización: 5 ms

• Limitación de Corriente: Potencia del transmisor con limitación de corriente incorporada

• CMRR (50/60Hz): > 80 dB

• NMRR (50/60Hz): > 20 dB

Especificaciones Eléctricas

• Tensión nominal de aislamiento: 50 V

• Tensión de prueba dieléctrica: 500 V a.c.

• Disipación de Potencia: 1.5 W

• Consumo de Corriente (5 V Modulebus): Tip. 70 mA, Máx. 150 mA

• Consumo de Corriente (24 V Externo): Tip. 220 mA, Máx. <300 mA

Condiciones ambientales

• Temperatura de operación: 0 a +55 °C (+32 a +131 °F)

• Temperatura de almacenamiento: -40 a +70 °C (-40 a +158 °F)

• Humedad Relativa: 5 a 95%, sin condensación

• Temperatura Ambiente Máxima:

• 55 °C (131 °F) para montaje vertical en MTU compacto

• 40 °C (104 °F)

Compatibilidad

• Usar con MTU: TU890, TU891

• Código de Tecla: AC

Dimensiones y peso

• Ancho: 45 mm (1.77”)

• Profundidad: 102 mm (4.01”), 111 mm (4.37” con conector)

• Altura: 119 mm (4.7”)

• Peso: 0.2 kg (0.44 lbs.)

---
