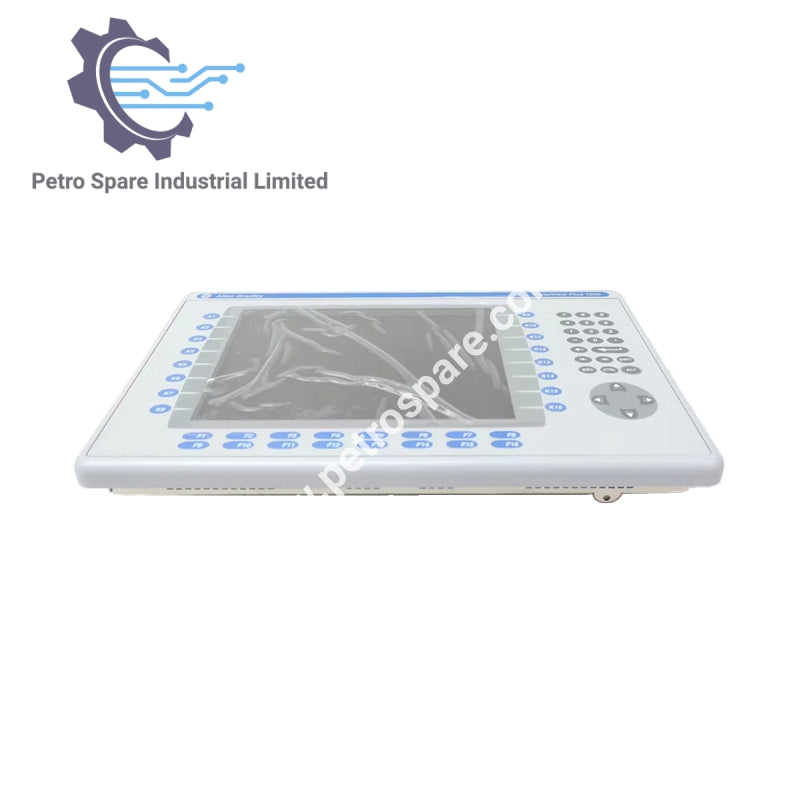

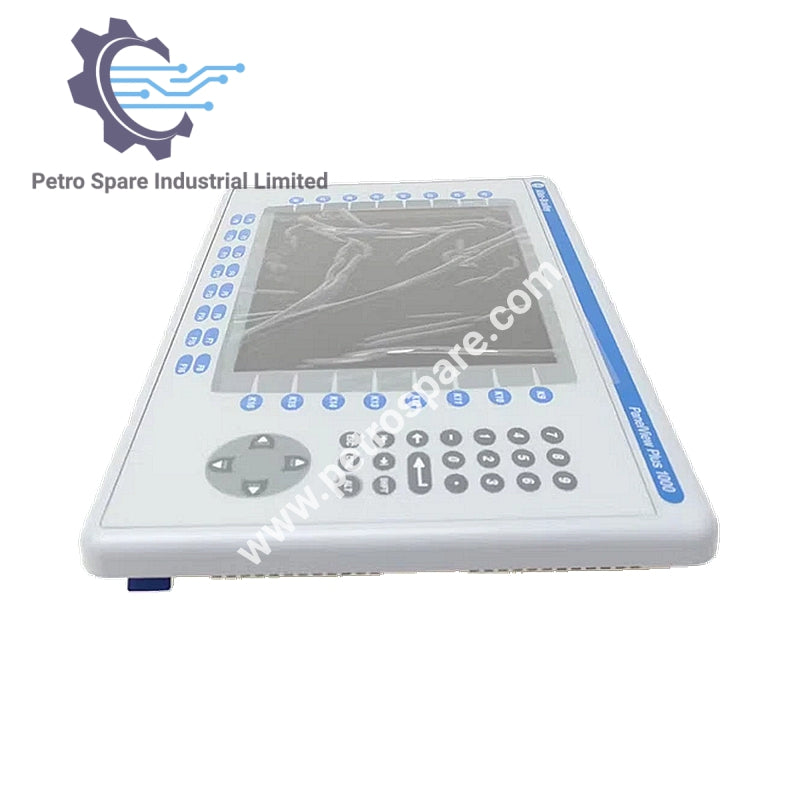

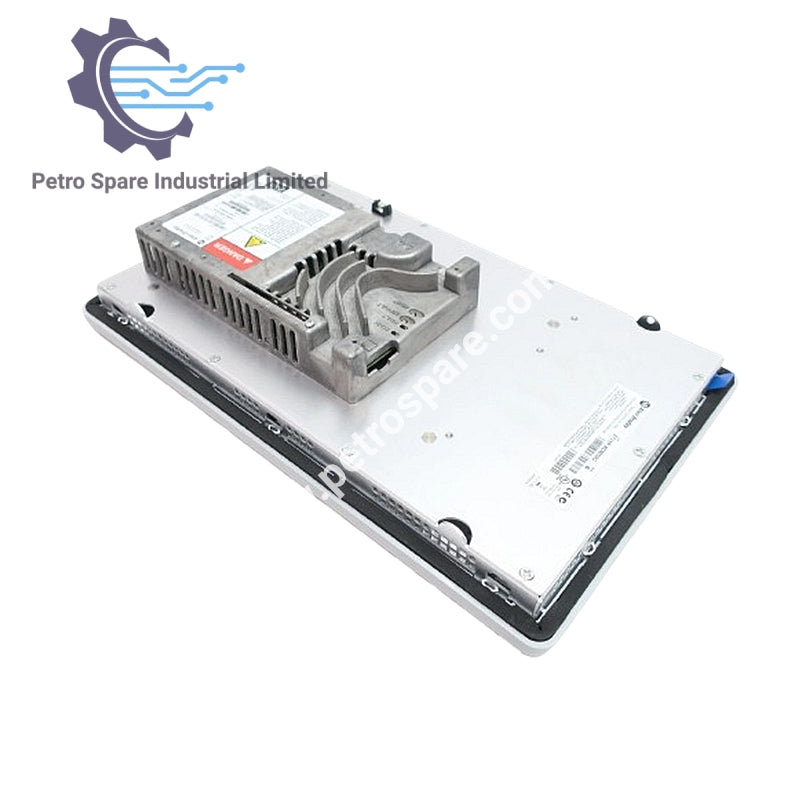

2711P-B10C4D8

Resumen

• Modelo: 2711P-B10C4D8

• Fabricante: Allen-Bradley (Rockwell Automation)

• Familia de Productos: Terminales PanelView Plus

• Tipo: Terminal de interfaz de operador (HMI)

Especificación de Pantalla

• Tamaño de Pantalla: 10.4 pulg. (diagonal de pantalla)

• Tipo de Pantalla: TFT color con matriz activa

• Resolución: 640 × 480 píxeles, gráficos en color de 18 bits

• Luminancia: 300 cd/m²

• Retroiluminación: CCFL, mínimo 50,000 horas a 25 °C (reemplazable en campo)

• Tecnología Táctil: Resistiva analógica de 8 hilos, diseñada para 1 millón de pulsaciones

• Fuerza de Operación (Táctil): 10–110 g

Entrada del Operador

• Métodos de Entrada: Teclado y táctil

• Teclas de Función del Teclado: 32 (F1–F16 y K1–K16)

• Descripción del Teclado: Membrana de acero inoxidable, teclas numéricas, de navegación y de función

• Fuerza de Operación (Teclado): 340 g

• Con Teclado Numérico: Falso

• Con Teclado Alfanumérico: Verdadero

Comunicación & Interfaces

• Puertos Ethernet Industriales: 1

• Puertos RS-232: 1

• Puertos USB: 2 (host, intercambiables en caliente)

• Puertos de Comunicación: Ethernet (10/100 Mbps, Auto-MDI/MDI-X), RS-232, host USB

• Módulos de Comunicación Opcionales: Ethernet, DH+/DH-485, ControlNet (programado o no programado)

• Salida para Impresora: Compatible

• Ranura para Tarjeta SD: Intercambiable en caliente, compatible con tarjetas 1784-SDx y 1784-SDHCx

Especificación Eléctrica

• Tipo de Voltaje de Alimentación: Corriente continua

• Rango de Voltaje de Entrada: 18–32 V CC (nominal 24 V CC)

• Consumo de Energía: Máximo 70 W (2.9 A a 24 V CC), típico 39 W (1.6 A a 24 V CC)

Memoria & Software

• RAM: 512 MB

• Memoria No Volátil: 512 MB (aprox. 79 MB de memoria libre para usuario)

• Memoria Útil para Proyecto/Usuario: 79 MB

• Sistema Operativo: Windows CE 6.0 (con o sin funciones extendidas y visor de archivos Microsoft Office)

• Compatibilidad de Software: FactoryTalk View Machine Edition v6.0 o superior, FactoryTalk ViewPoint v1.2 o superior

• Componentes de Software Adicionales: Cargables

Características Funcionales

• Niveles de Contraseña: 2

• Idiomas en Línea Soportados: 79

• Indicación de Mensajes: Verdadero

• Sistema de Mensajes (búfer y confirmación): Verdadero

• Recetas: Falso

• Representación de Valor de Proceso (salida): Falso

• Valor Predeterminado de Proceso (entrada): Falso

• Apto para Funciones de Seguridad: Falso

Especificación Mecánica

• Peso: 1.38 libras (0.62 kg)

• Formato: Terminal de interfaz de operador para montaje en panel

Especificación de Batería

• Reloj en Tiempo Real: Con respaldo de batería, precisión ±2 min/mes

• Duración de la Batería: Mínimo 4 años a 25 °C

• Tipo de Batería: Batería de litio tipo moneda CR2032 reemplazable en campo (Cat. No. 2711P-RY2032 o equivalente)

---
