1746SC-CTR8

Descripción general

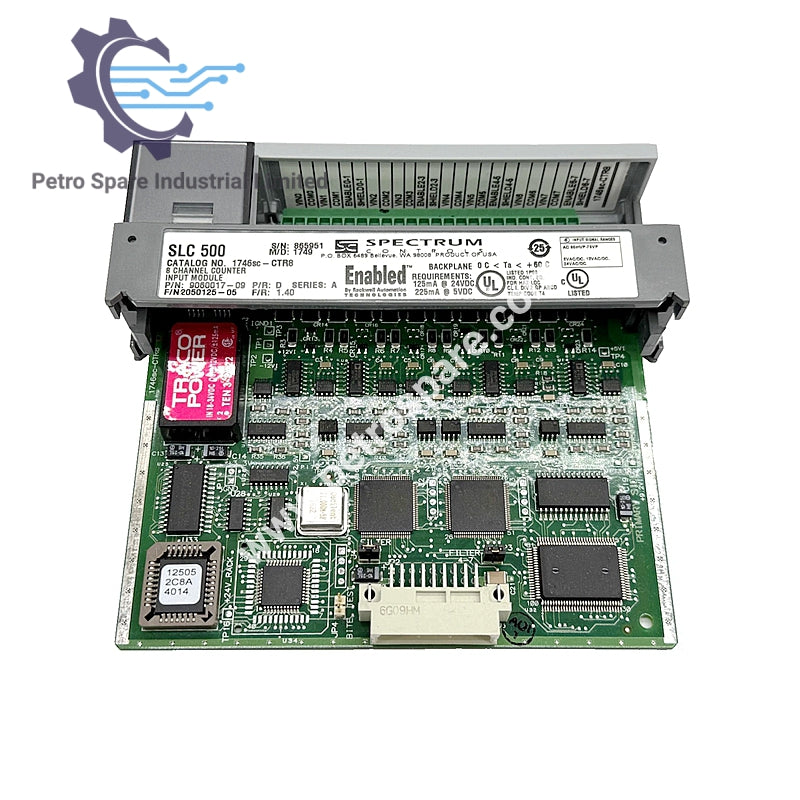

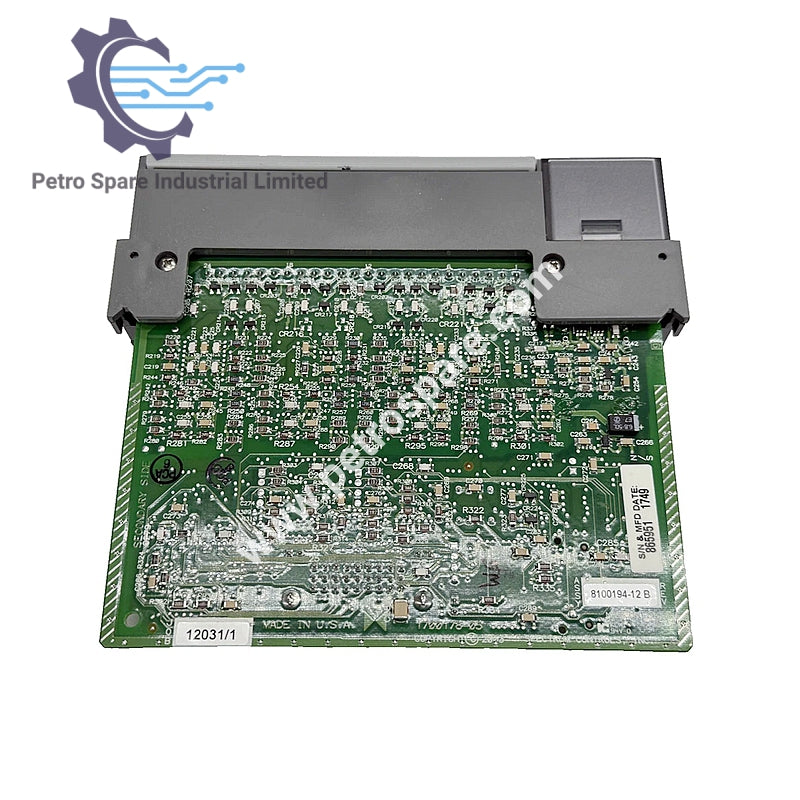

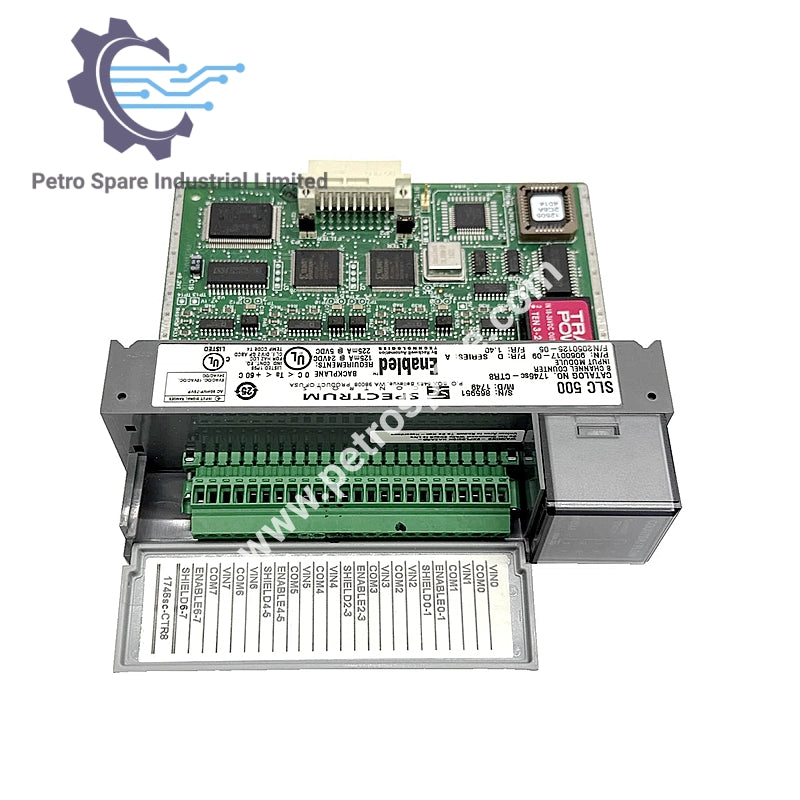

1746SC-CTR8 es un módulo de entrada de contador de 8 canales discretos de 16 puntos y 24 V para Allen-Bradley SLC 500.

Especificaciones del contador

• Velocidad del contador (entradas AC/DC): 0 Hz – 50 kHz

• Frecuencia de entrada: 1 Hz – 50 kHz

• Tiempo mínimo de pulso (modo DC, habilitación/deshabilitación externa): 8 µs

• Tiempo de configuración de habilitación/deshabilitación: 20 µs

• Tiempo de actualización del canal: 6 ms por canal (modo contador y frecuencia)

• Rango de valor de conteo: Bajo ±32 K, Alto ±8 M

• Precisión: ±1 conteo (modo contador), ±1% a 50 kHz; 0.0002% a 1 Hz (Voltaje INI4VI)

Especificaciones eléctricas

• Voltaje de aislamiento: 1000 V DC (cableado de campo al backplane)

• Impedancia de entrada: 25 kΩ

• Voltaje de entrada del contador: Programable 5 V DC, 12 V DC, 24 V DC, 0–75 V AC

• Corriente máxima del backplane: 225 mA @ 5 V, 125 mA @ 24 V

Condiciones ambientales

• Temperatura de operación: 0 °C – 60 °C

• Temperatura de almacenamiento: -40 °C – 85 °C

• Humedad relativa: 5% – 95% (sin condensación)

---
