A6740

Resumen

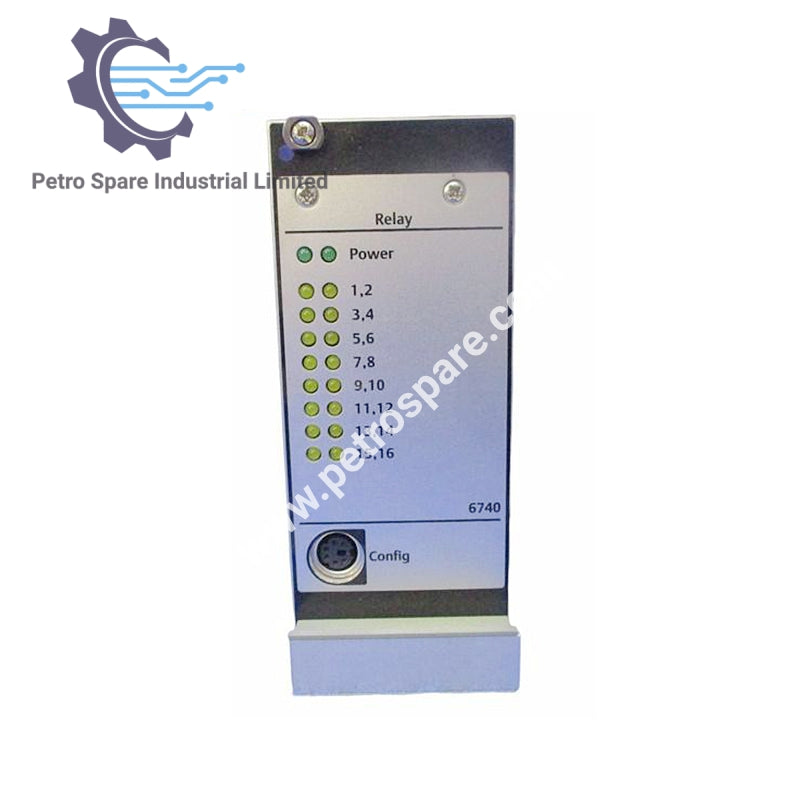

A6740 es un módulo de relé de salida de 16 canales Emerson Epro diseñado para maquinaria industrial y sistemas de protección de turbinas.

Configuración de Relé y Lógica

• Relés: Mecánicos, redundantes, conforme a API 670

• Voltaje de control: 13–32 V CC

• Carga de contacto: 48 V, 1 A

• Tipo de contacto: SPDT, normalmente abierto/cerrado seleccionable

• Funciones lógicas: Apagado, AND, OR, 2 de 3, AND-AND-OR, hasta 30 expresiones por módulo

• Retardo de tiempo: 0–30 s

Entradas y Salidas

• Entradas: 60 canales (borrado de canal, alerta, peligro, por ranura)

• Salidas: Relé 1–16

Mecánico y Montaje

• Manija: Extracción de módulo individual

• Placa frontal: Para identificación de módulo y sensor

• Protección del módulo: IP00 frontal, carcasa IP20

Ambiental y Cumplimiento

• Temperatura de operación: 0–65°C

• Temperatura de almacenamiento/transporte: -40–70°C

• Humedad relativa: 5–95%, sin condensación

• Vibración: 0.15 mm, 10–55 Hz; 19.6 mm/s², 55–150 Hz

• Choque: 98 m/s² pico, 16 ms

• Resistencia EMC: EN50081-1 / EN50082-2

• Consumo de energía: Máx. 6 W

• Normas DIN/IEC: DIN 40050, DIN 40040 clase KTF

---
