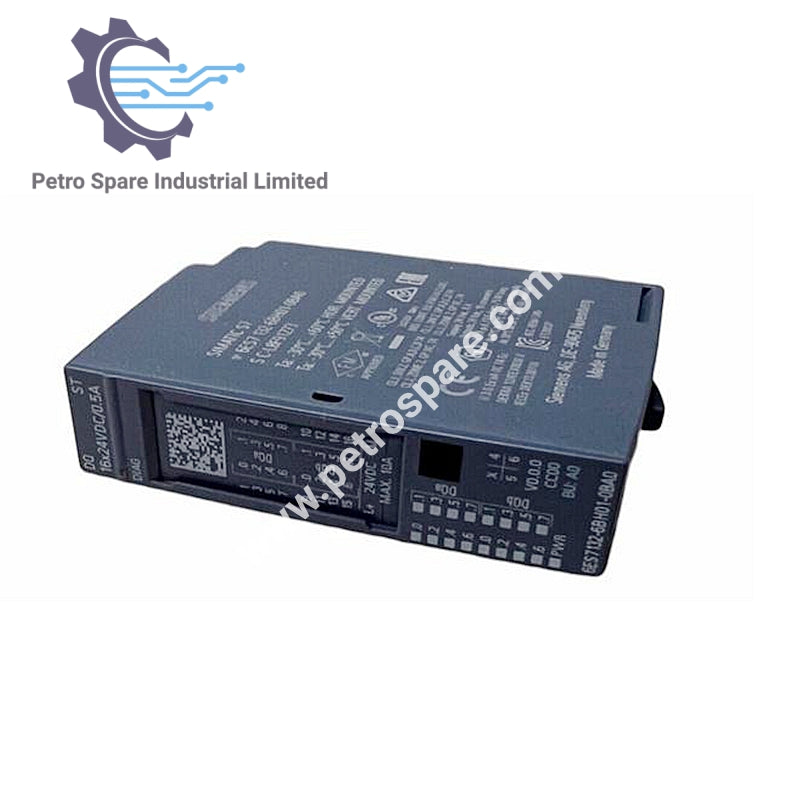

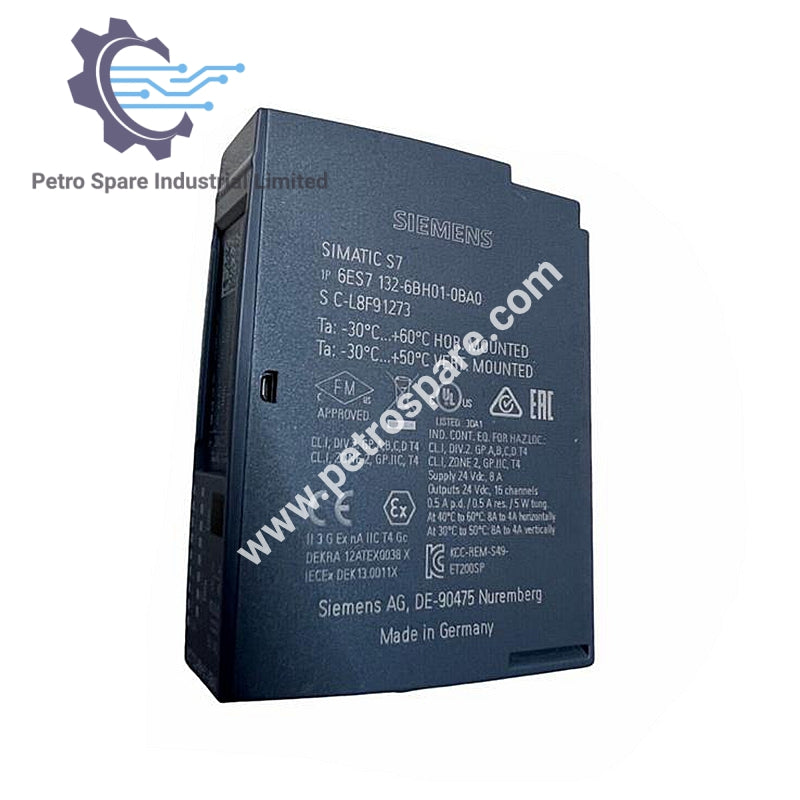

6ES7132-6BH01-0BA0

Descripción general

• Modelo: 6ES7132-6BH01-0BA0

• Tipo: Módulo de salida digital

• Serie: Siemens SIMATIC ET 200SP

Tensión de alimentación

• Valor nominal (CC): 24 V

• Rango permitido: 19,2–28,8 VCC

• Protección contra inversión de polaridad: Sí

Corriente de entrada

• Consumo máximo (sin carga): 60 mA

Especificación de salida

• Tensión de salida: 24 VCC (nominal)

• Número de salidas digitales: 16

• Tipo: Salida fuente (PNP, suministro de corriente)

• Sumidero de corriente: No

• Suministro de corriente: Sí

• Salidas parametrizables: Sí

• Protección contra cortocircuito: Sí

  • Umbral de respuesta: Típ. 1 A (rango 0,7–1,3 A)

• Detección de circuito abierto: Sí

• Limitación de tensión por apagado inductivo: Típ. L+ (-50 V)

• Control de una entrada digital: Compatible

Capacidad de conmutación

• Carga resistiva (máx.): 0,5 A

• Carga de lámpara (máx.): 5 W

Rango de resistencia de carga

• Límite inferior: 48 Ω

• Límite superior: 12 kΩ

Corriente de salida

• Señal “1” (nominal): 0,5 A

• Señal “0” (residual, máx.): 0,1 mA

Retardo de salida (carga resistiva)

• 0 → 1: Típ. 50 µs

• 1 → 0: Típ. 100 µs

Dimensiones

• Ancho: 15 mm

• Alto: 73 mm

• Profundidad: 58 mm

Peso

• Aproximado: 30 g

---
