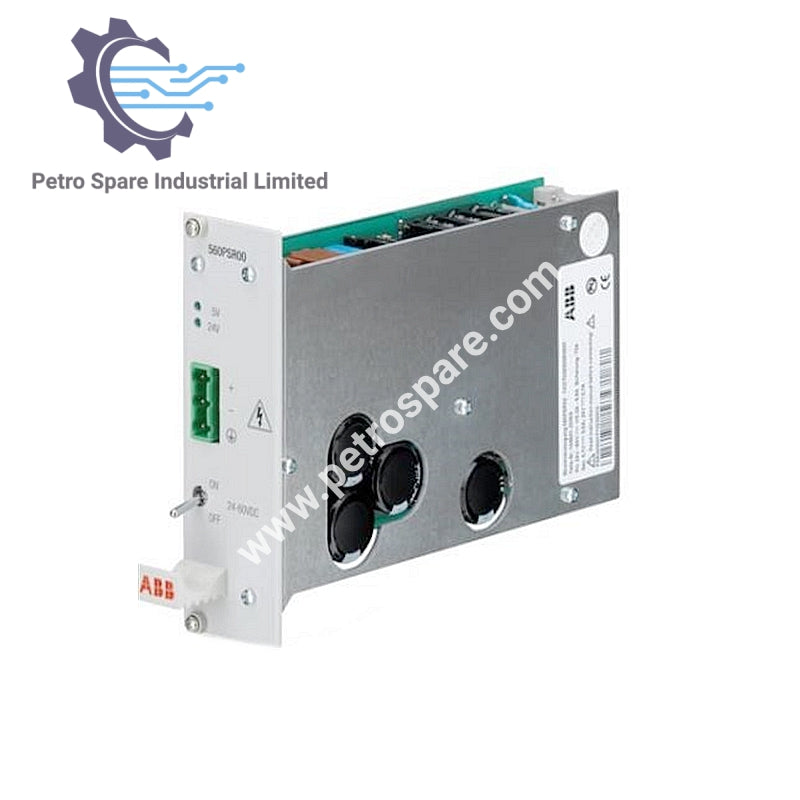

560PSR00 1KGT026500R0001

Resumen

La Unidad de Fuente de Alimentación ABB 560PSR00 proporciona energía confiable para los bastidores RTU560 con un amplio rango de voltaje de entrada y características de protección.

Entrada de la Fuente de Alimentación

• Voltaje de entrada: 24–60 V CC

• Rango de tolerancia de entrada: -20% a +15%

• Interrupción de voltaje: ≤ 50 ms; 0% Un; >48 V CC

• Corriente máxima de entrada: 2.3–0.9 A

• Corriente de arranque: <10 A; 50 µs–1.5 ms (Clase S1 según IEC 60870-4)

• Interruptor automático externo: Requerido, corriente de disparo de 10 A en el conductor positivo

• Protección contra voltaje inverso: Sí

• Aislamiento galvánico: Entre circuitos primario y secundario

Salida de la Fuente de Alimentación

• Potencia total de salida: 44.3 W

• Reducción de potencia: -2.5% / K por encima de 55 °C

Condiciones Ambientales

• Temperatura de operación (EN 60068-2-14): -25 °C a 70 °C

• Temperatura de arranque (EN 60068-2-1): -40 °C

• Humedad relativa (EN 60068-2-30): 5% a 95% (sin condensación)

Diseño Mecánico

• Dimensiones: 160 mm × 100 mm, formato tarjeta euro 3HE

• Ancho del panel frontal: 8R (40 mm)

• Tipo de carcasa: Placa de circuito impreso

• Montaje: Para bastidores RTU560

• Peso: aprox. 0.6 kg

---
