489-P1-HI-A20-E

Resumen

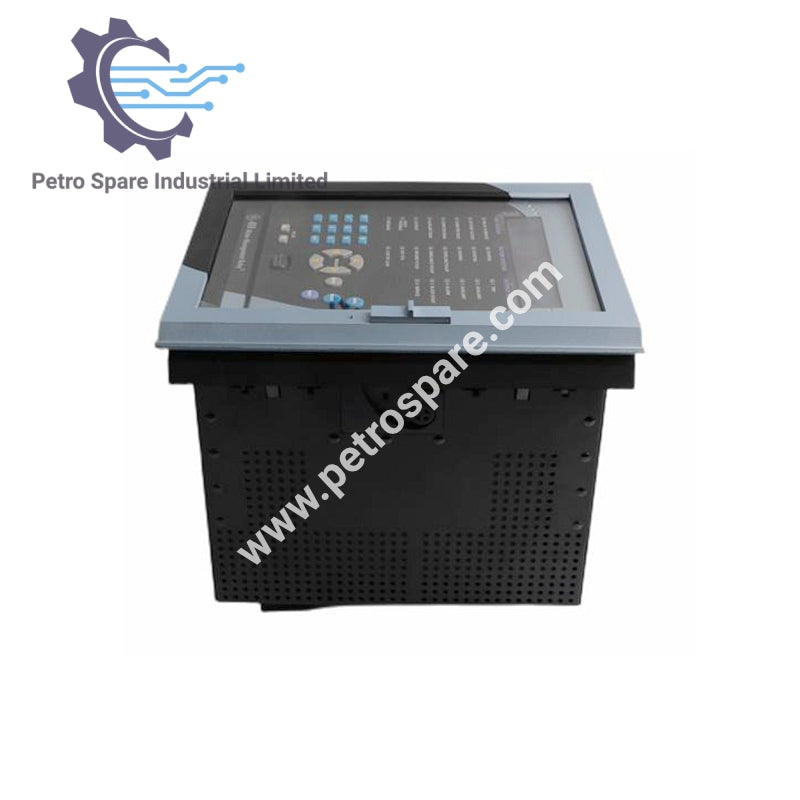

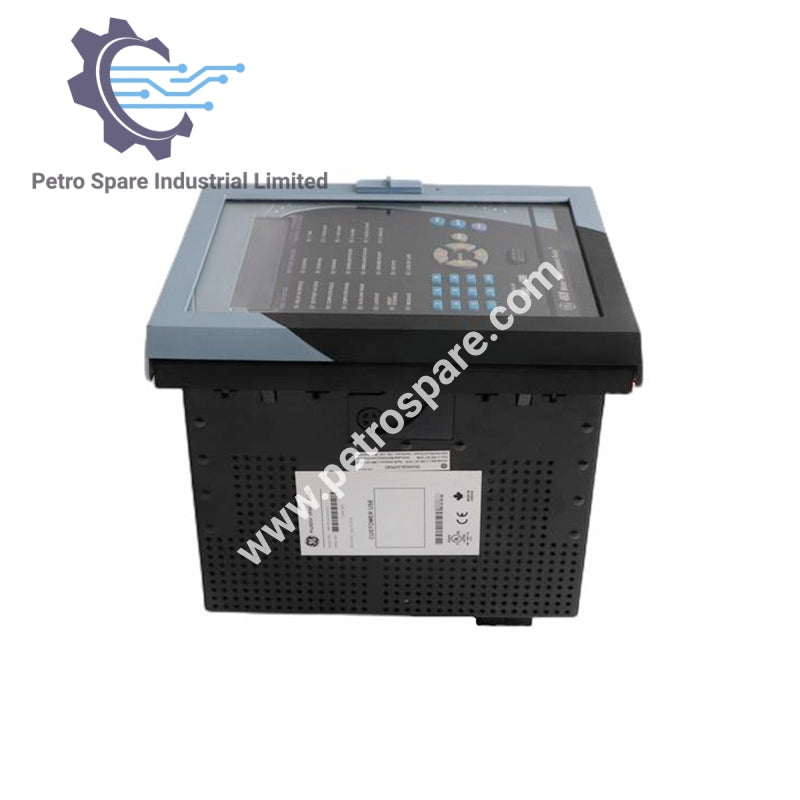

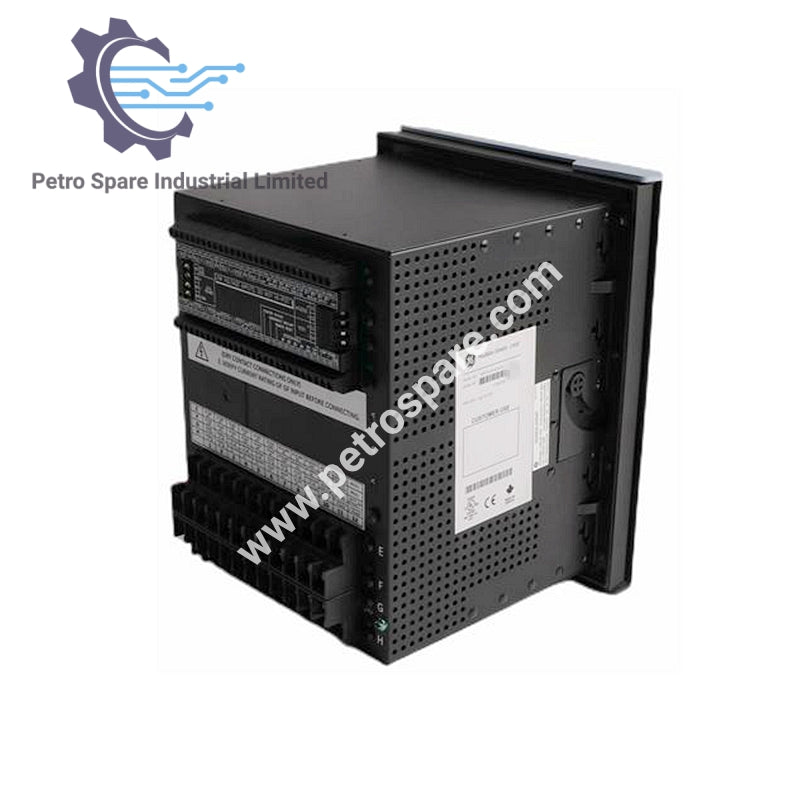

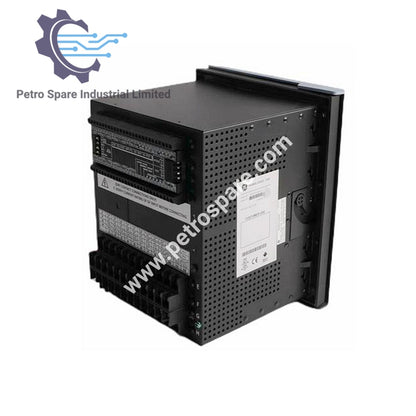

489-P1-HI-A20-E es un Relé de Gestión de Generadores GE Multilin con pantalla LCD mejorada y salidas de corriente analógica.

Entrada y Alimentación

• Entradas de Corriente de Fase: 1 A secundarios de CT de fase

• Alimentación de Control (Rango Alto):
  • 90 a 300 V CC
  • 70 a 265 V CA, 48 a 62 Hz

Entradas de Corriente Analógica

• Rango de Entrada: 0-1 mA, 0-20 mA, 4-20 mA (punto de ajuste)

• Impedancia de Entrada: 226 Ω ±10%

• Rango de Conversión: 0-20 mA

• Precisión: ±1% de escala completa

• Tipo: Pasivo

• Alimentación de Entrada: +24 V CC, 100 mA máx.

• Intervalo de Muestreo: 50 ms

Salidas de Corriente Analógica

• Tipo: Activo

• Rango: 4-20 mA o 0-1 mA (orden especificado)

• Precisión: ±1% de escala completa

• Carga Máxima (4-20 mA): 1.2 kΩ

• Carga Máxima (0-1 mA): 10 kΩ

---
