469-P5-HI-A20-D

Descripción general

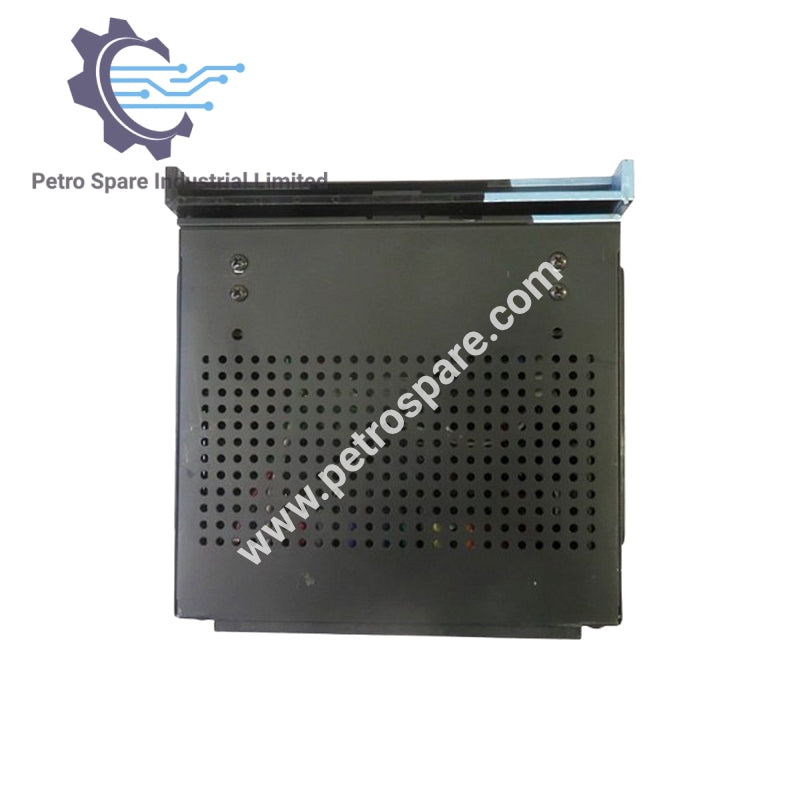

El GE Multilin 469-P5-HI-A20-D es un relé de gestión de motores diseñado para la protección, control y monitoreo de motores de tamaño mediano.

Alimentación

• Rango BAJO: CC 20–60 V, CA 20–48 V (48–62 Hz)

• Rango ALTO: CC 90–300 V, CA 70–265 V (48–62 Hz)

• Potencia: 45 VA máx., 25 VA típico

• Tiempo de operación: 30 ms sin tensión de alimentación

Entradas de corriente de fase

• CT Primario: 1–5000 A

• CT Secundario: 1 A o 5 A

• Carga: < 0.2 VA a carga nominal

• Rango de conversión: 0.05–20 × CT

• Precisión: ±0.5% (<2 × CT), ±1% (≥2 × CT)

• Resistencia del CT: 1 s @ 80 × nominal, 2 s @ 40 × nominal, continuo @ 3 × nominal

Entradas de corriente a tierra

• CT Primario: 1–5000 A

• CT Secundario: 1 A o 5 A

• Carga: <0.2 VA (1 A/5 A), <0.25 VA (50:0.025 @ 25 A)

• Rango de conversión: 0.02–1 × CT

• Precisión: ±0.5% (1 × CT para 5 A), ±0.5% (5 × CT para 1 A), ±0.125 A (50:0.025)

• Resistencia del CT: 1 s @ 80 × nominal, 2 s @ 40 × nominal, continuo @ 3 × nominal

Entradas de corriente diferencial de fase

• CT Primario: 1–5000 A

• CT Secundario: 1 A o 5 A

• Carga: <0.2 VA a carga nominal

• Rango de conversión: 0.02–1 × CT

• Precisión: ±0.5% (1 × CT para 5 A), ±0.5% (5 × CT para 1 A)

• Resistencia del CT: 1 s @ 80 × nominal, 2 s @ 40 × nominal, continuo @ 3 × nominal

Entradas de voltaje

• Relación VT: 1.00–150.00:1 (pasos de 0.01)

• VT Secundario: 273 V CA escala completa

• Rango de conversión: 0.05–1.00 × escala completa

• Precisión: ±0.5% de escala completa

• Máximo continuo: 280 V CA

• Carga: >500 kΩ

---
