BMXART0414

Descripción

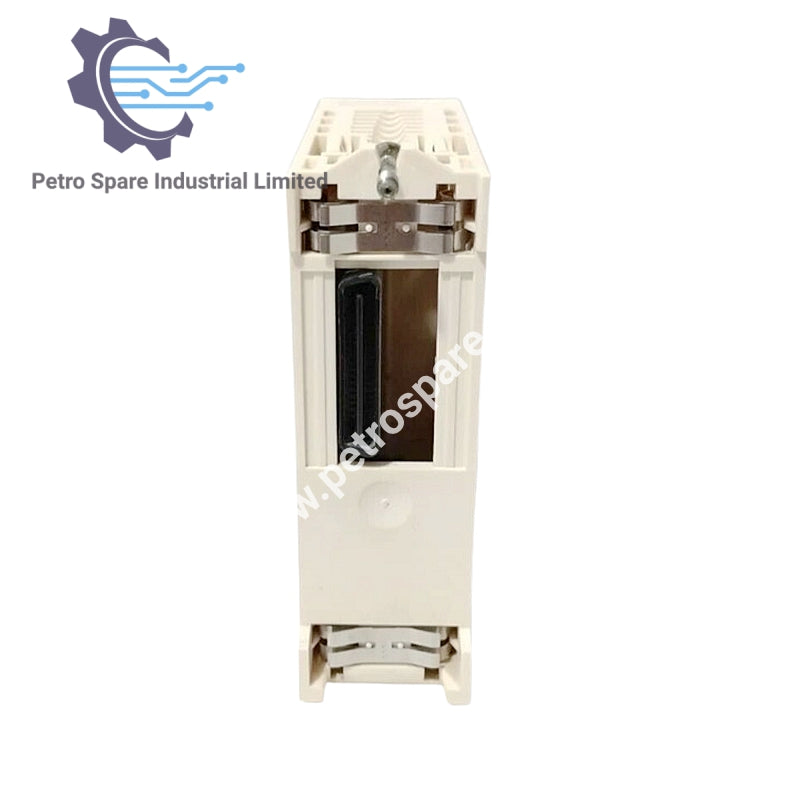

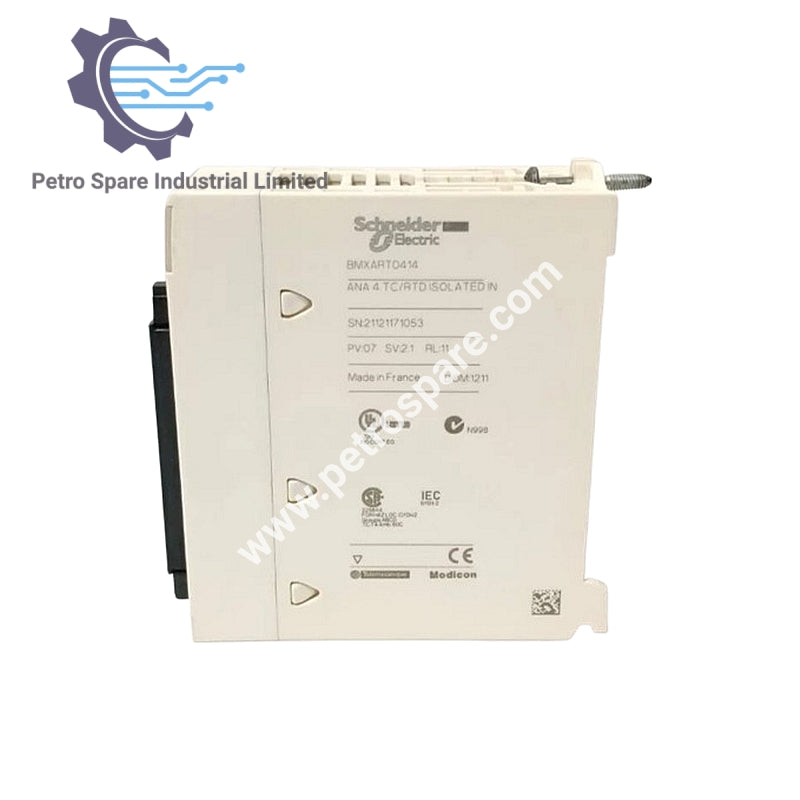

BMXART0414 es un módulo de entrada analógica aislada de bajo nivel de 4 canales para Modicon X80, diseñado para manejar señales a nivel de milivoltios con alta precisión e inmunidad al ruido.

Información General

• Tipo de producto: Módulo de entrada analógica aislada de bajo nivel

• Plataforma: Modicon X80

• Número de entradas: 4

• Rango de entrada: ±40 mV

• Tolerancia a sobrecarga de entrada: ±7.5 V

Especificaciones

• Conversión A/D: Sigma delta, 16 bits

• Resolución: 15 bits + signo

• Compensación de unión fría: Externa mediante sonda Pt100

• Filtrado digital: De primer orden

• Tiempo de ciclo de lectura: 200 ms (termopar), 400 ms (sonda de temperatura)

• Consumo de corriente: 150 mA (3.3 V CC), 40 mA (24 V CC)

• Peso neto: 0.135 kg

Rendimiento de la Señal

• Rechazo en modo común: 120 dB @ 50/60 Hz

• Rechazo en modo diferencial: 60 dB @ 50/60 Hz

Confiabilidad

• MTBF: 1,400,000 horas

Indicadores

• LED RUN: 1 verde

• Diagnóstico de canal: 1 verde por canal

• LED de error: 1 rojo (ERR), 1 rojo (I/O)

Condiciones Ambientales

• Temperatura de operación: 0…60 °C (32…140 °F)

• Temperatura de almacenamiento: -40…85 °C (-40…185 °F)

• Humedad relativa: 5–95 % @ 55 °C, sin condensación

• Resistencia a vibraciones: 3 gn

• Resistencia a impactos: 30 gn

• Altitud: 0–2000 m (normal), hasta 5000 m con reducción

• Clasificación IP: IP20

---
