9760-210

Descripción general

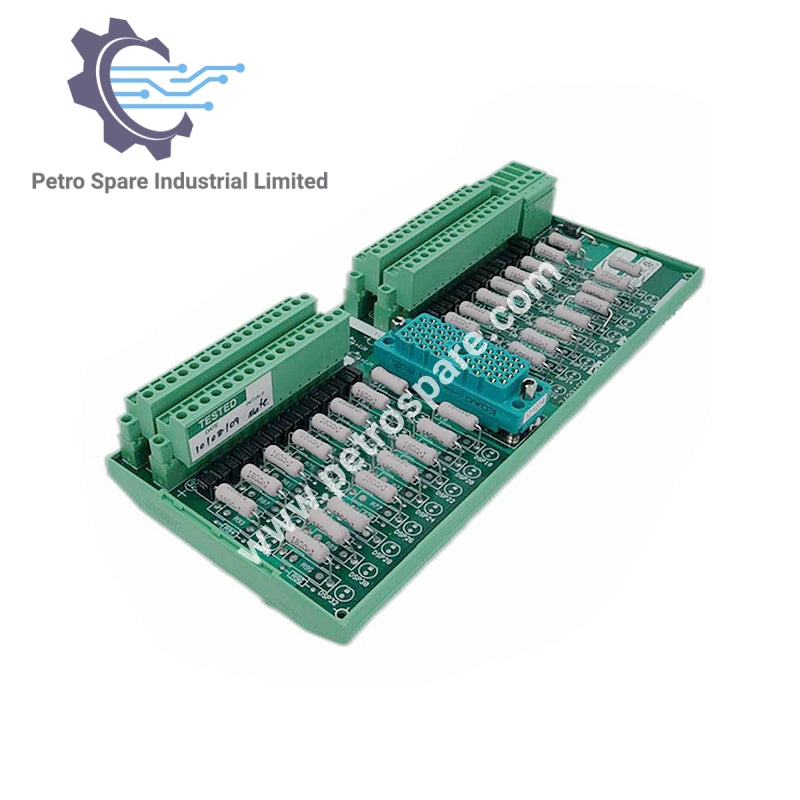

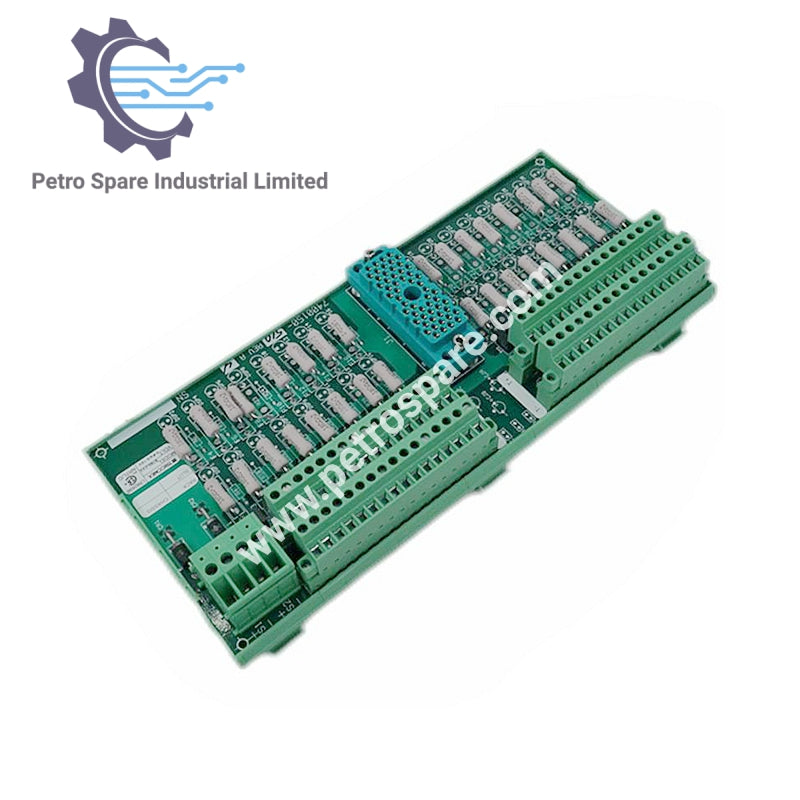

Triconex Invensys 9760-210 es un panel de terminación de entrada de corriente de 32 puntos, diseñado para ser compatible con módulos de entrada analógica de 0–5 VCC. Admite fuentes de alimentación redundantes de 24 VCC con conexión OR mediante diodos para mejorar la fiabilidad.

Configuración

• Tipo de panel: Entrada de corriente

• Puntos: 32

• Compatibilidad: Módulos de entrada analógica de 0–5 VCC

Conexiones

• Terminales de salida de alimentación (+): 32

• Terminales de entrada de corriente (–): 32

Detalles del circuito

• Resistencia en serie (terminales positivos): 180 Ω

• Resistencia de precisión (conversión de entrada): 250 Ω para la conversión de corriente a tensión de 0–5 VCC

Módulos compatibles

• 3704E: 64 puntos, 0–5 VCC o 0–10 VCC (configurable mediante TriStation para 0–5 VCC), con comunes, de alta densidad, acoplado en CC, TMR

• 3720: 64 puntos, 0–5 VCC, de extremo único, de alta densidad, TMR

---
