IC200MDL750C

Resumen

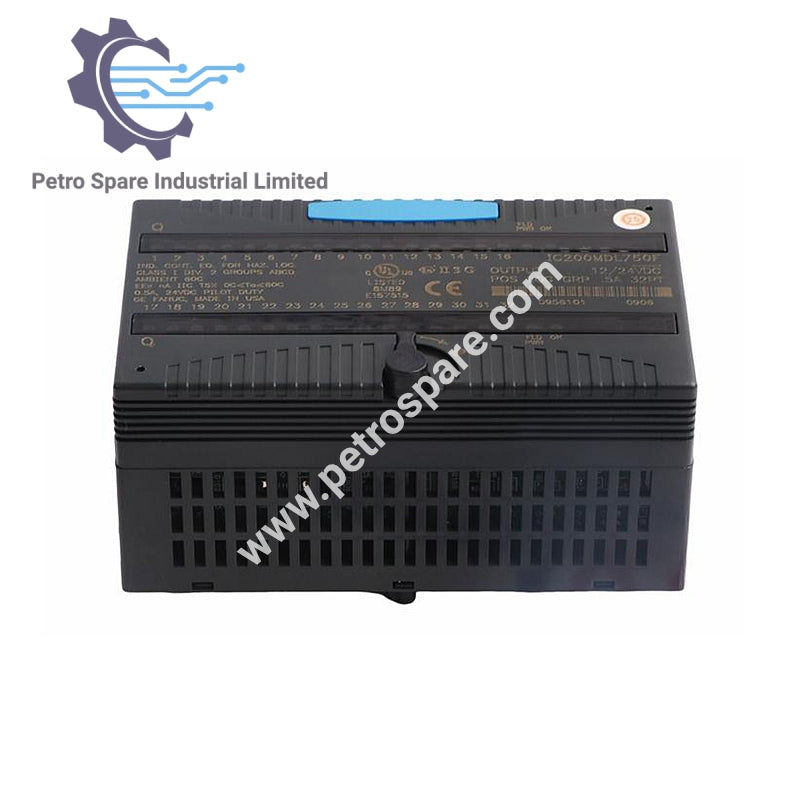

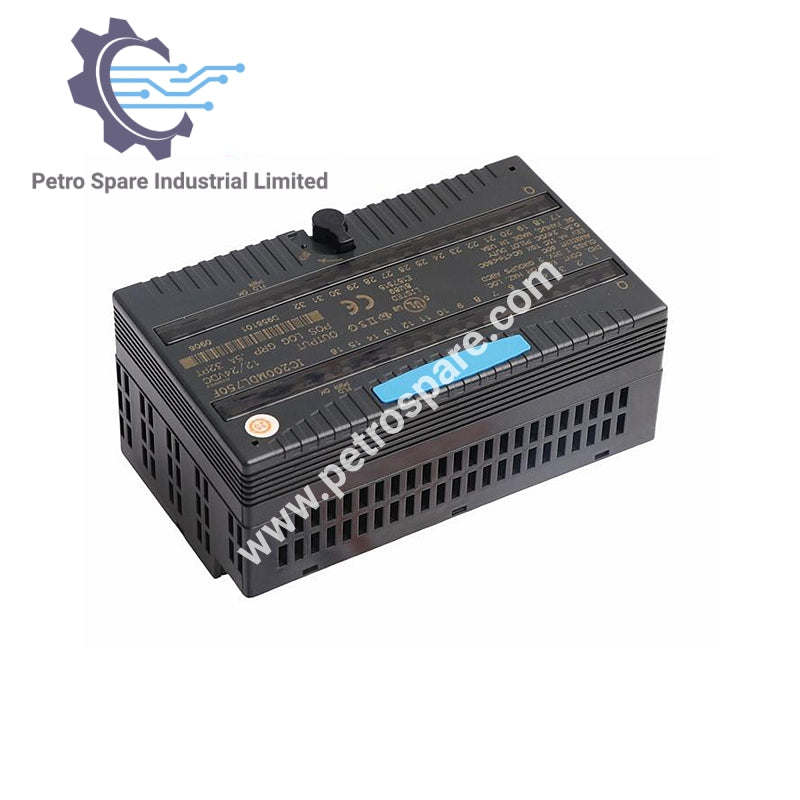

IC200MDL750C es un módulo de salida GE Fanuc VersaMax con 32 puntos discretos organizados en dos grupos de 16. Proporciona salidas de lógica positiva (fuente) para conmutación de carga de CC y requiere una fuente de alimentación externa.

Detalles Eléctricos

• Consumo de Corriente del Backplane: Hasta 90 mA a 5 V

• Rango de Voltaje de Operación: 10.2 V CC a 30 V CC

• Voltaje Nominal: 12 V o 24 V CC (12 V requiere IC200MDL750B o más reciente)

• Tipo de Salida: Lógica positiva (fuente), señales discretas de encendido/apagado

• Aislamiento: Aislamiento solo a nivel de grupo, no por punto

Carga y Cableado

• Conmutación de Carga: Conmutación de carga positiva a la fuente de CC

• Cableado de Campo: Terminales DC+ y DC- para cada grupo de 16 puntos

• Cargas Inductivas: Use circuitos de supresión externos para cableado inductivo

---
