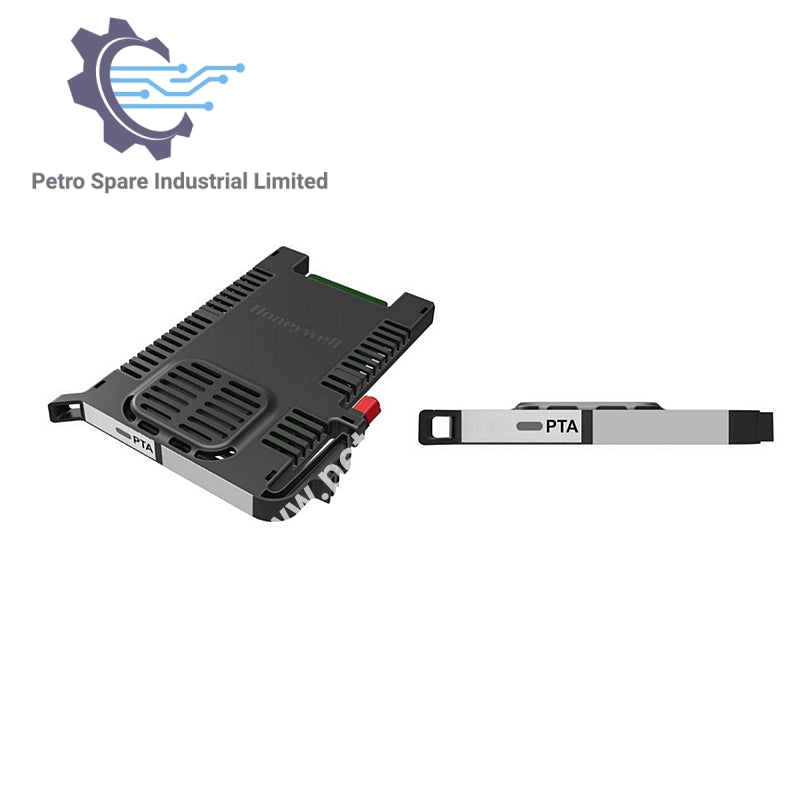

CC-UPTA01

Resumen

CC-UPTA01 es un módulo de paso de un solo canal para conexión directa entre terminales del sistema de seguridad y dispositivos de campo. No requiere alimentación externa.

Función y características

• Tipo de canal: Paso de un solo canal

• Señales soportadas: AI de 2 hilos, AO, DI (L), DO (L)

• Alimentación del sistema: E/S de campo alimentada por el sistema

• Soporte HART: Paso HART

• Compatibilidad: IOMs Serie C, IO Universal, IO de Seguridad Universal

Detalles físicos

• Dimensiones: 118 mm (D) x 85.75 mm (A) x 10 mm (H)

• Opción de montaje: Montaje en backplane, sin tornillos

• Indicadores: Ninguno

• Conexiones: 2 líneas de señal (Sistema de seguridad ↔ lado de campo)

Condiciones ambientales

• Temperatura de operación: –40 °C a +70 °C

• Temperatura de almacenamiento/transporte: –40 °C a +85 °C

• Humedad de operación: 5% a 95% (sin condensación)

• Vibración: 0.5 g (operacional), 1 g (no operacional), 10–150 Hz

• Choque: 5 g (operacional), 15 g (no operacional)

Carcasa y montaje

• Ensamblaje: Placa base y carcasa

• Método de montaje: Montaje en riel DIN con carcasa de encaje

Interfaz eléctrica

• Alimentación: 24 V CC

• Corriente máxima: 500 mA

• Indicador de alimentación: No disponible

• Interfaz con sistema de seguridad: DSUB de 37 pines (para cable SIC)

• Interfaz lado campo: 3 terminales por canal

• Calibre de cable: 12–24 AWG

---
