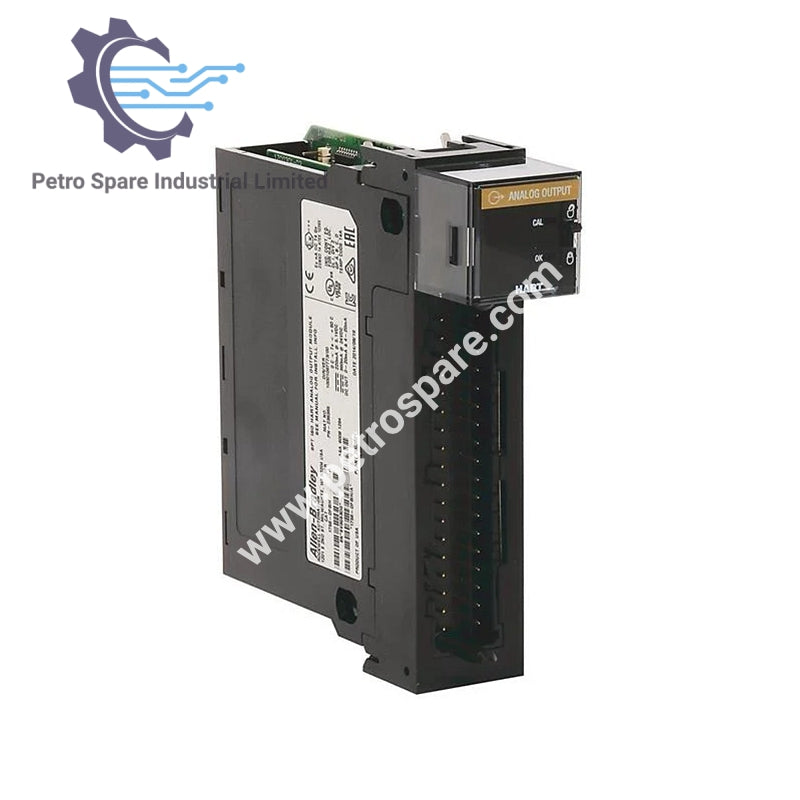

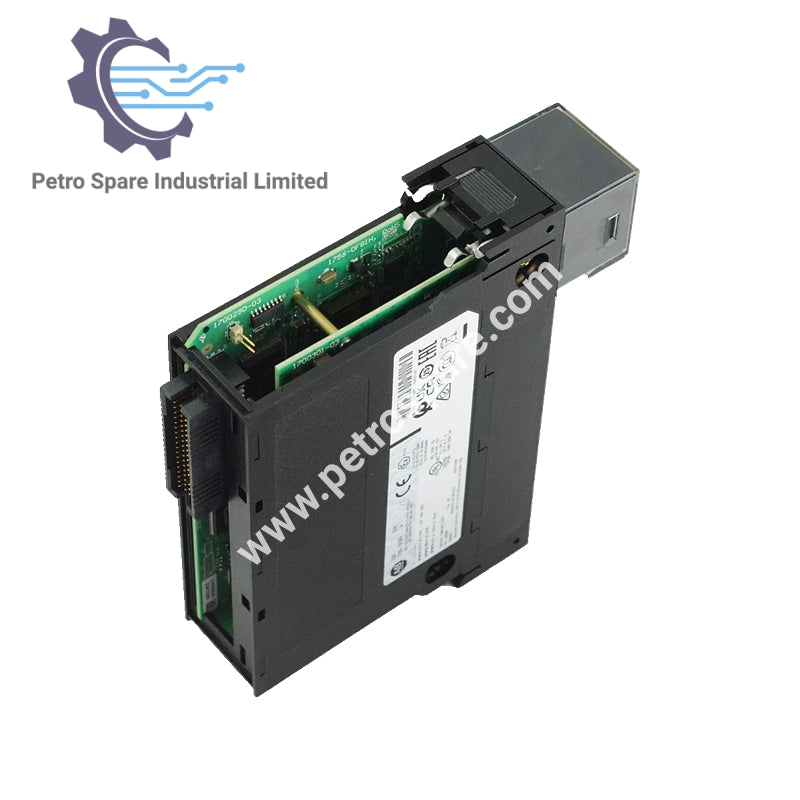

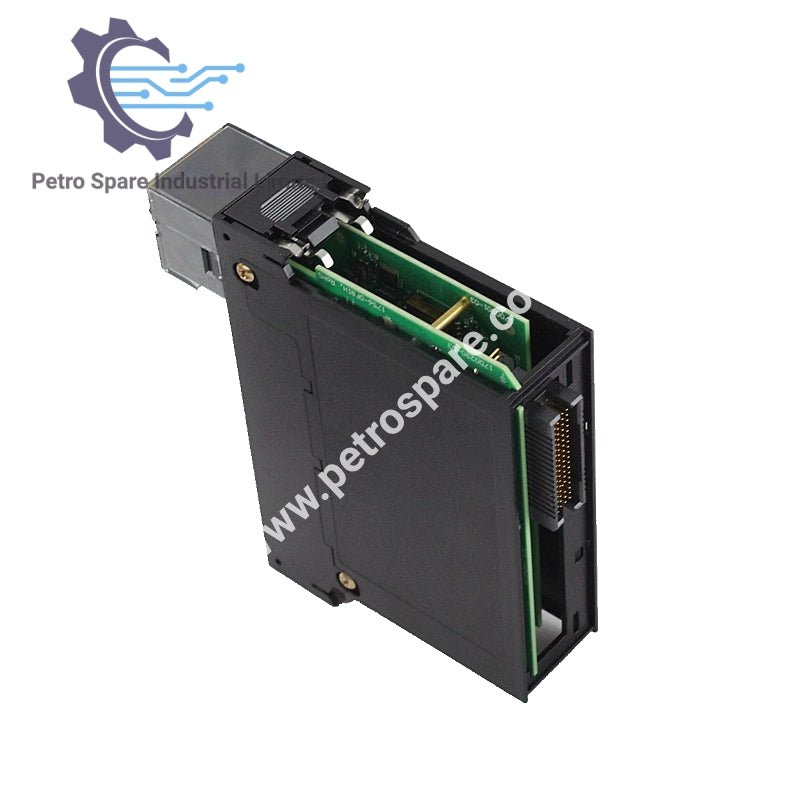

1756-OF8IH

Descripción

El 1756-OF8IH es un módulo de salida analógica aislada habilitado para HART de Allen-Bradley, que ofrece 8 canales de salida de corriente con detección integrada de circuito abierto y aislamiento eléctrico robusto.

Información General

• Fabricante: Allen-Bradley

• Serie: ControlLogix

• Tipo de Módulo: Módulo de Salida Analógica Aislada con HART

• Canales: 8 salidas de corriente

• Señal de Salida: 4–20 mA

• Aislamiento: 250V (reforzado, continuo desde salidas hasta backplane)

Características Eléctricas

• Rango de Salida: 0–20 mA @ 4–20 mA

• Capacidad de Conducción: 50–750 Ω, protegido contra cortocircuitos

• Detección de Circuito Abierto: Sí (≥ 0.1 mA)

• Protección contra Sobretensión: ±24V DC

• Reactancia de Carga: 10 µH máx.

• Resolución: 15 bits en 24 mA (732 nA/bit)

• Formato de Datos: IEEE de punto flotante de 32 bits

Parámetros de Rendimiento

• Error del Módulo: ±0.3% @ 4–20 mA

• Deriva de Offset: ±3 ppm/°C (72 nA típico)

• Deriva de Ganancia: ±4 ppm/°C

• Tiempo de Estabilización:

• <23 ms (HART deshabilitado)

• <100 ms (HART habilitado)

• Método de Conversión: DAC de escalera R

• Tiempo de Escaneo del Módulo: ~1 s (todos los canales con HART habilitado)

Requisitos de Alimentación

• Consumo de Corriente del Backplane:

• 220 mA @ 5.1V DC

• 360 mA @ 24V DC

• Consumo de Corriente Externo: 400 mA @ 24V DC (estimado)

• Disipación de Potencia:

• Nominal: 6.5 W

• <6.4 W @ 50 Ω

• <6.5 W @ 250 Ω

• <6.7 W @ 750 Ω

Conexiones y Cableado

• Tipo de Terminal: Conexión de tornillo/muelle

• Torque del Terminal: 0.5 Nm (4.4 in-lb)

• Tipo de Cable: Cobre

• Categoría de Cable: Categoría 2 – puertos de señal

Configuración y Diagnóstico

• Clave: Electrónica, configurable por software

• Soporte HART: Sí (mensajería pasante, dispositivos portátiles, etc.)

---
