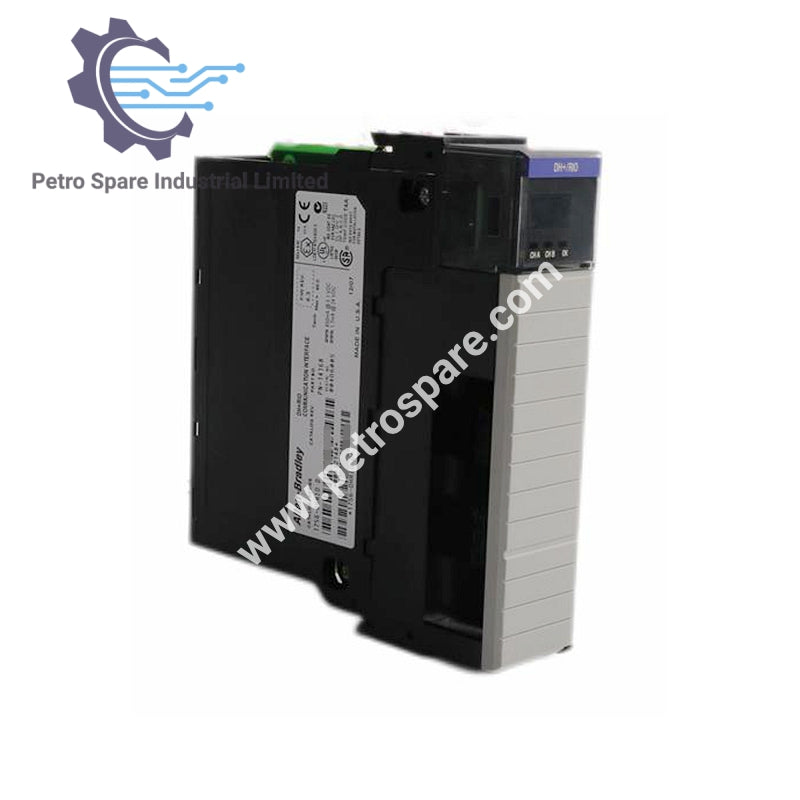

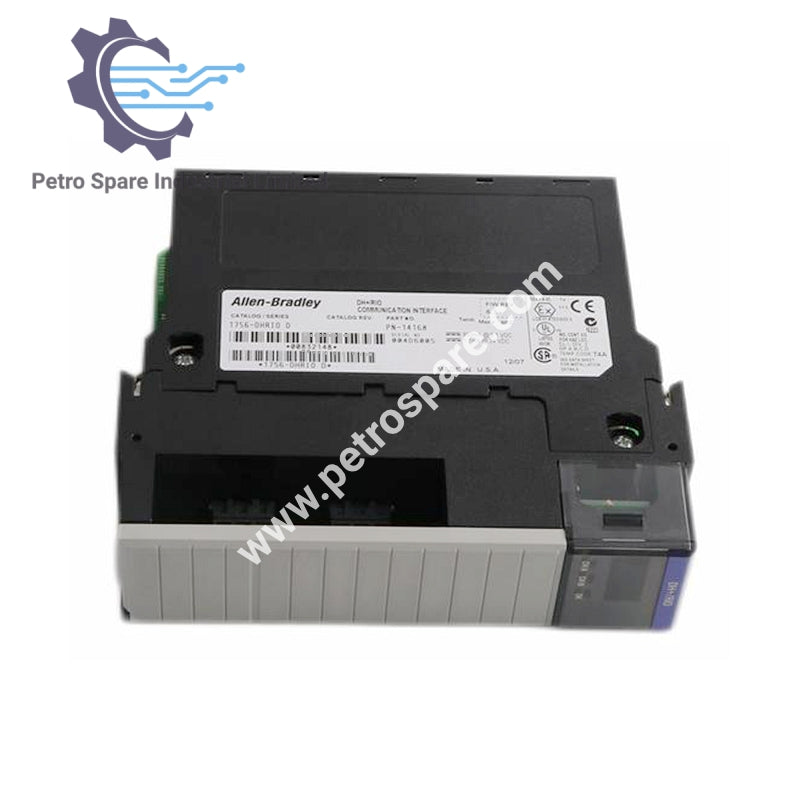

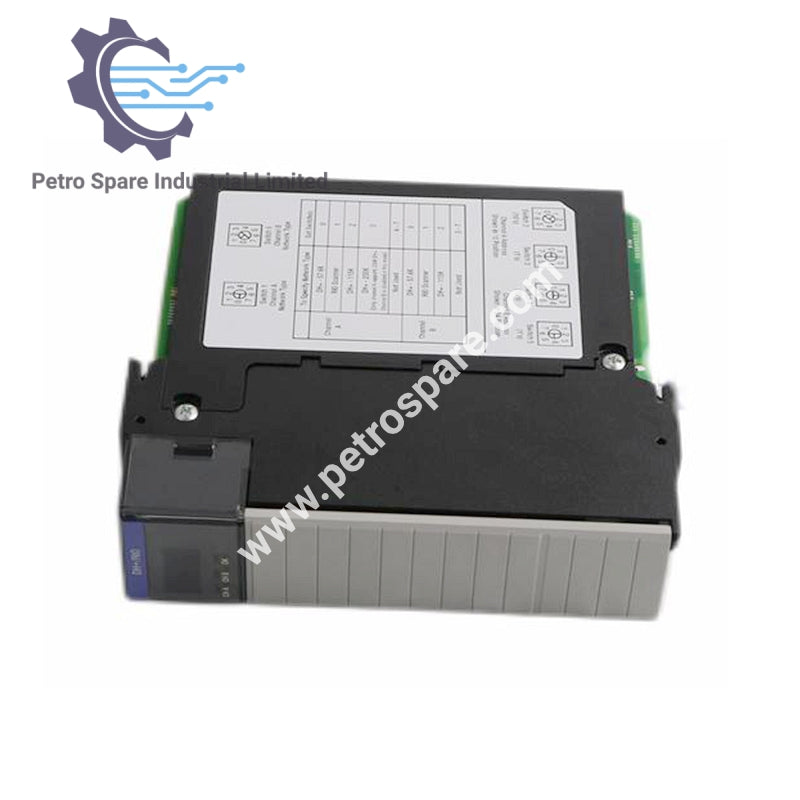

1756-DHRIO

Descripción

1756-DHRIO es un módulo de comunicación Data Highway/Remote I/O diseñado para sistemas ControlLogix, que soporta múltiples velocidades de baudios y comunicación a larga distancia.

Información general

• Marca: Allen-Bradley

• Serie: ControlLogix

• Tipo de módulo: Comunicación Data Highway/Remote I/O

Especificaciones

• Ubicación: Chasis ControlLogix 1756

• Velocidad de comunicación: 57.6 Kbaud, 115.2 Kbaud, 230.4 Kbaud

• Opciones de longitud de cable: 3048 m (10000 ft), 1524 m (5000 ft), 762 m (2500 ft)

• Cable recomendado: Belden 89463 twinaxial, 0.52 mm² (20 AWG), clasificado a 200 °C (392 °F)

• Corriente del backplane (5V): 1.7 miliamperios

• Corriente del backplane (24V): 850 miliamperios

• Disipación de potencia (máx.): 4.5 vatios

• Disipación térmica (máx.): 15.4 BTU por hora

Físico y ambiental

• Carcasa: Abierta

• Temperatura de operación: 0-60 °C (32-140 °F)

• Ancho de ranura: 1

• Peso: 0.64 libras (0.293 kg)

---
