1756-CNBR/D

Resumen

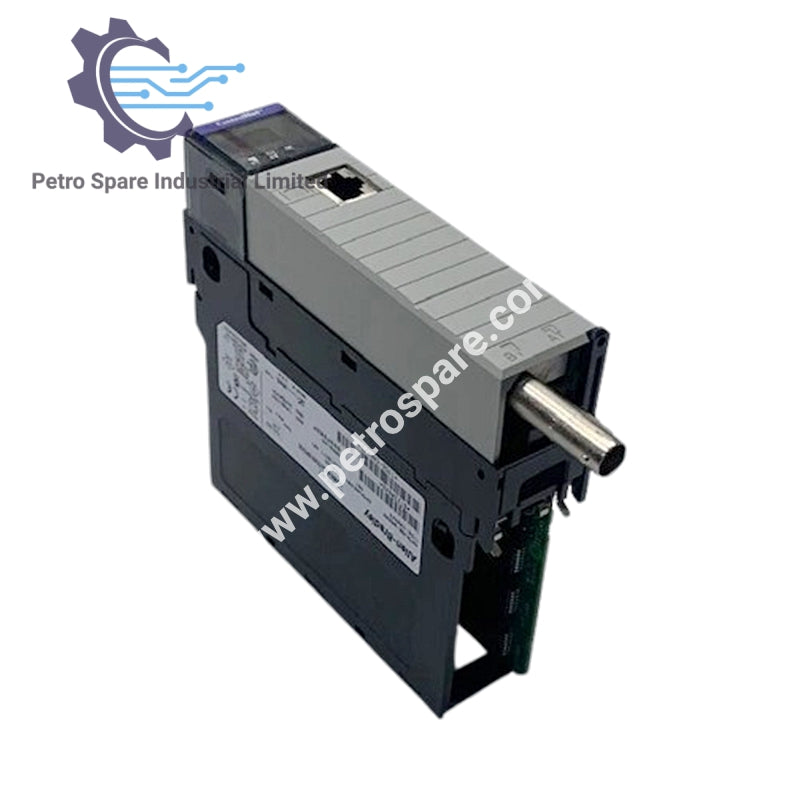

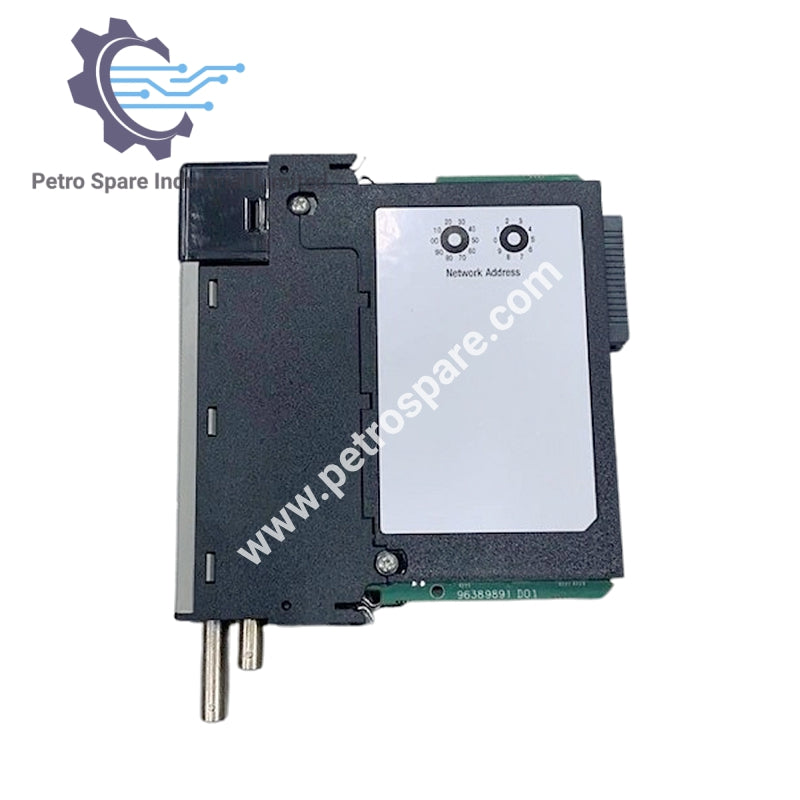

1756-CNBR/D es un Módulo Puente ControlNet ControlLogix de Allen-Bradley, Serie D, para comunicación redundante ControlNet.

Conectividad

• Conectores: 2 BNC para medios redundantes, 1 NAP (RJ-45 8 pines blindado)

• Tipo de Cable: Coaxial RG-6 con cuádruple blindaje

• Aislamiento a Tierra: Transformador

Alimentación y Térmico

• Disipación de Potencia: 5.14 W

• Disipación Térmica: 17.5 BTU/h

• Corriente del Backplane: 1.0 A @ 5.1 V, 1.7 mA @ 24 V

Ambiental

• Temperatura Operativa: 0 a 60°C (32 a 140°F)

• Temperatura de Almacenamiento: –40 a 85°C (–40 a 185°F)

• Humedad Relativa: 5 a 95% (sin condensación)

• Ubicación de Montaje: Cualquier ranura en un chasis 1756

---
