1746-NR8

Resumen

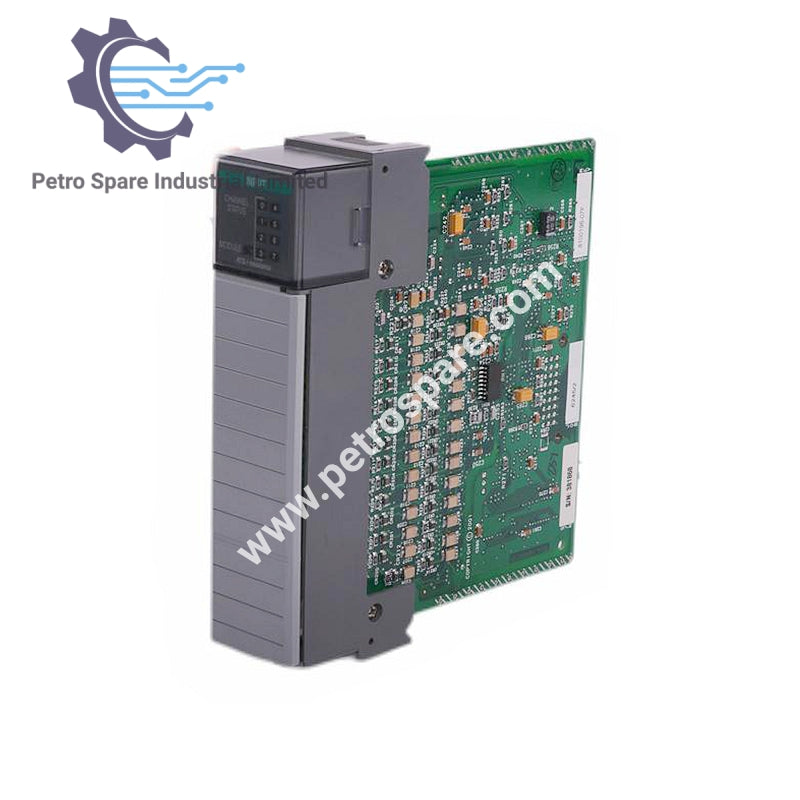

1746-NR8 es un módulo de entrada RTD/resistencia de 8 puntos de la serie SLC 500 de Allen-Bradley.
Soporta mediciones de temperatura y resistencia de alta precisión con auto-calibración y filtrado digital avanzado.

Requisitos de energía

• Corriente del backplane (5V CC): 100 mA

• Corriente del backplane (24V CC): 55 mA

• Consumo de energía del backplane: 1.82W máx. (0.5W a 5V CC, 1.32W a 24V CC)

• Fuente de alimentación externa: No requerida

Configuración de entrada

• Número de canales: 8 (aislados en el backplane)

• Método de conversión A/D: Modulación Sigma-Delta

• Filtrado de entrada: Filtro digital pasa bajos con frecuencias de notch programables

• Ubicación del chasis E/S: Cualquier ranura de E/S excepto la ranura 0

Rendimiento de la señal

Rechazo de modo común

• 120 dB a 50 Hz (filtro de 28 y 50 Hz)

• 120 dB a 60 Hz (filtros de 28 y 60 Hz)

Rechazo en Modo Normal

• ≥ 65 dB a 50/60 Hz (con filtro de 50/60 Hz)

• ≥ 110 dB a 50 Hz (con filtro de 28 Hz)

• ≥ 95 dB a 60 Hz (con filtro de 28 Hz)

Voltaje máximo en modo común

• ±1 V

Sobrecarga máxima permanente

• ±5 V CC o ±5 mA

Respuesta en frecuencia de entrada

Frecuencias de corte del filtro:

• 7.80 Hz @ filtro de 28 Hz

• 13.65 Hz @ filtro de 50/60 Hz

• 209.6 Hz @ filtro de 800 Hz

• 1676 Hz @ filtro de 6400 Hz

Características de calibración

• Calibración al inicio: Se calibra automáticamente al encender

• Calibración periódica: Opcional cada 5 minutos

Clasificaciones de aislamiento

• Entrada–Chasis y Entrada–Backplane: 500V CA durante 1 minuto

• Aislamiento de canal a canal: 5V CC continuo

---
