1734-485ASC

Resumen

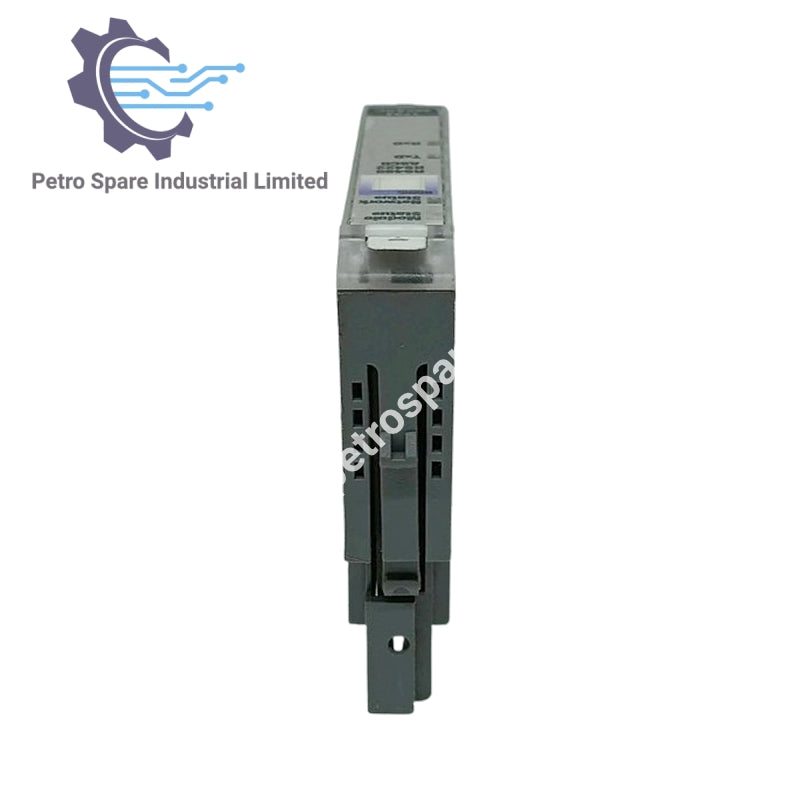

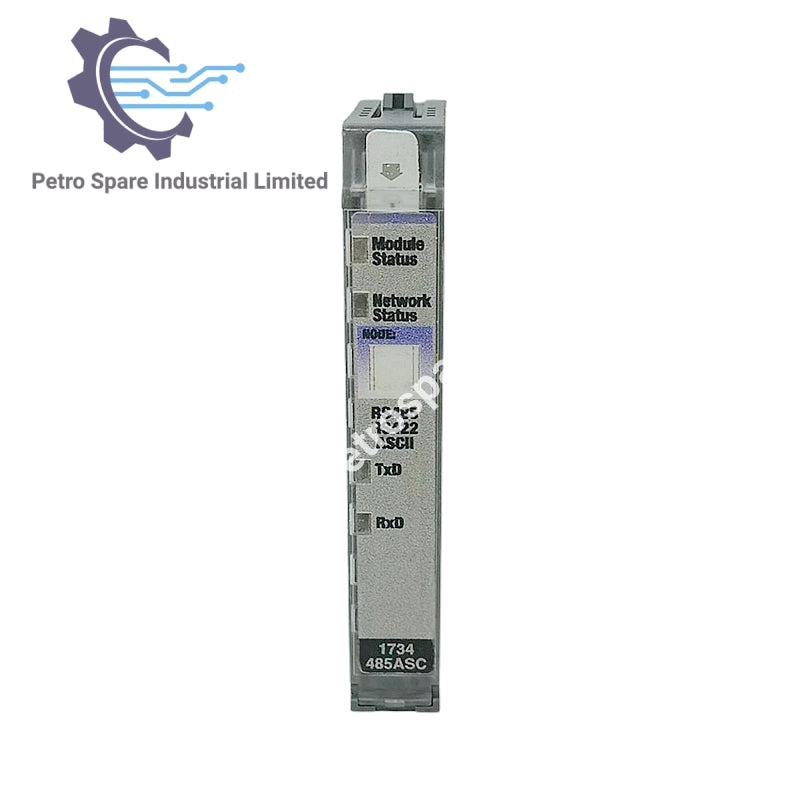

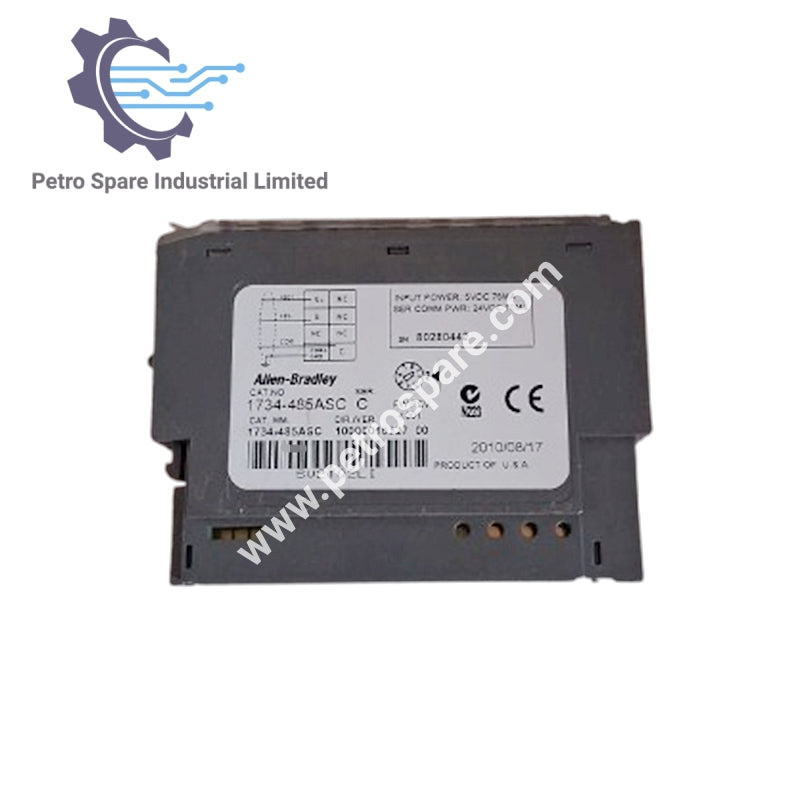

The Allen-Bradley 1734-485ASC es un Módulo de Interfaz Serial diseñado para facilitar la comunicación entre DeviceNet y varios dispositivos ASCII como RS-232, RS-485 y RS-422.

Características clave

• Peso: 0.13 lbs (0.06 kg)
• Serie: POINT I/O
• Tipo de módulo: Módulo de interfaz serial
• Posición del interruptor llave: 2

Especificaciones eléctricas

• Rango de voltaje: 10-28.8 voltios DC
• Voltaje de alimentación: 24 voltios DC nominal
• Corriente de alimentación: 15mA a 24 voltios DC

Conectividad y Apantallamiento

• El módulo 1734-485ASC se conecta a redes RS-485 o RS-422.
• Está equipado con un cable apantallado para minimizar las interferencias eléctricas.
• Solo un lado de la pantalla está conectado a tierra para evitar bucles de tierra; conectar ambos extremos puede causar fallos.
• La pantalla no debe conectarse al lado general del circuito lógico y normalmente se conecta a tierra directamente al chasis.
• Para el 1734-485ASC, la conexión de la pantalla se realiza en el riel DIN en lugar del bloque extraíble del terminal.
• El panel metálico DIN Rail está montado en la Interfaz de Entrada-Salida del usuario.

---
