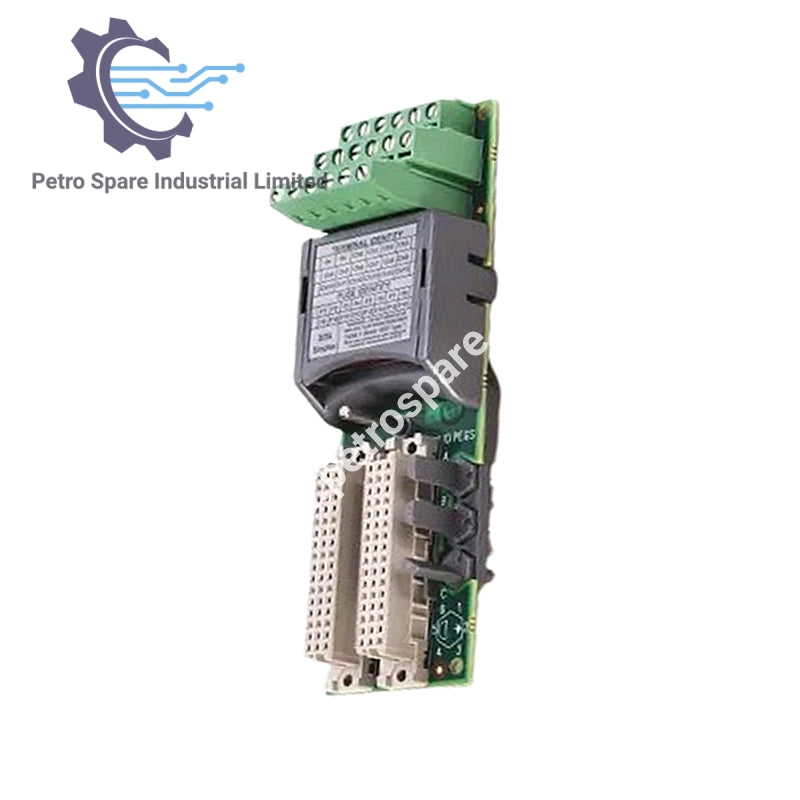

1715-TASIF16

Resumen

1715-TASIF16 es un conjunto de terminación Allen-Bradley para módulos 1715 I/O, que proporciona conexión, aislamiento y gestión de señales para dispositivos de campo.

Especificaciones eléctricas

• Corriente de alimentación (1715-IF16 backplane): 260 mA @ 18–32 V CC

• Corriente del canal I/O: 0–24 mA por canal @ 18–32 V CC

• Tasa máxima de cambio: 700 mA/s

• Disipación de potencia: Sistema 4 W máx.; Bucle de campo 0.075 W por bucle

• Voltaje de aislamiento: 50 V continuo (puertos I/O al backplane)

Entrada y señal

• Resolución de entrada: 0.0039 mA/cnt (12 bits en rango 4–20 mA)

• Fusible: 50 mA, 125 V, Tipo T

Datos físicos

• Peso: módulo 1715-IF16 360 g; base I/O 133 g; conjunto de terminación 133–260 g

• Dimensiones (A × An × P): 166 × 42 × 118 mm (6.5 × 1.625 × 4.625 in)

Cableado

• Tamaño del cable: 0.33–1.5 mm² (22–16 AWG), cobre blindado, ≥85 °C

• Categoría de cableado: 2 en puertos de señal blindados

• Tipo de cable: Blindado

---
