170AAI52040

Marca: Schneider
Número de pedido: 170AAI52040
Tipo: Entrada Analógica Distribuida
País: France
Stock bajo: 100 restante

Descripción

Caret Down

Resumen

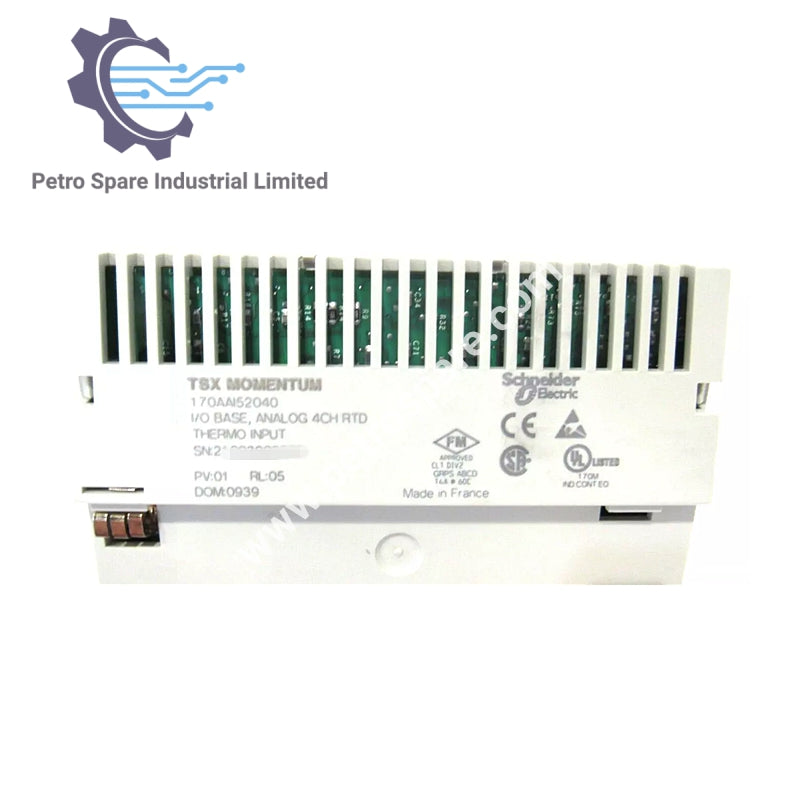

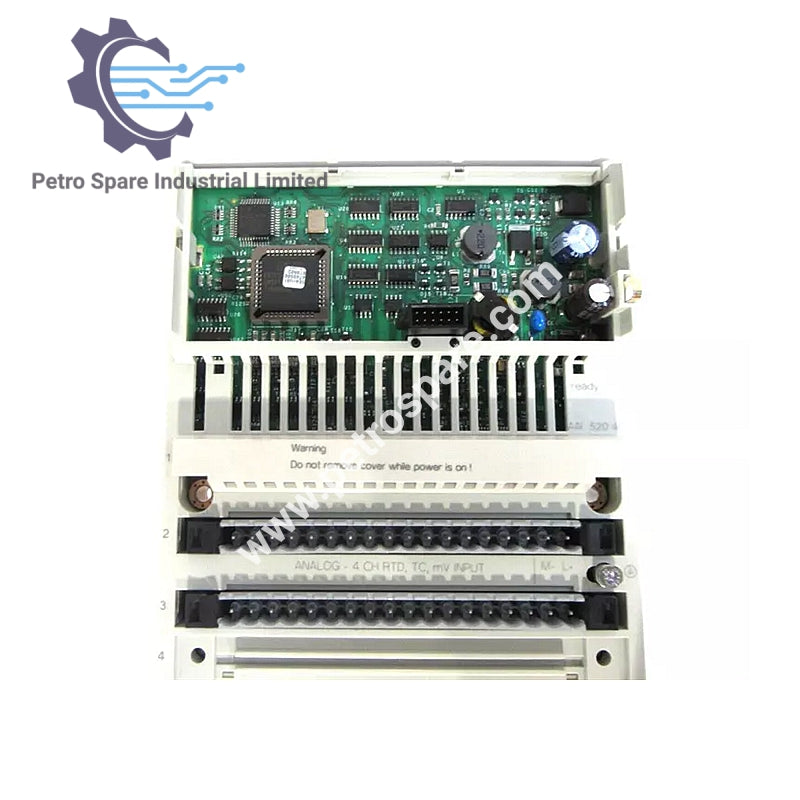

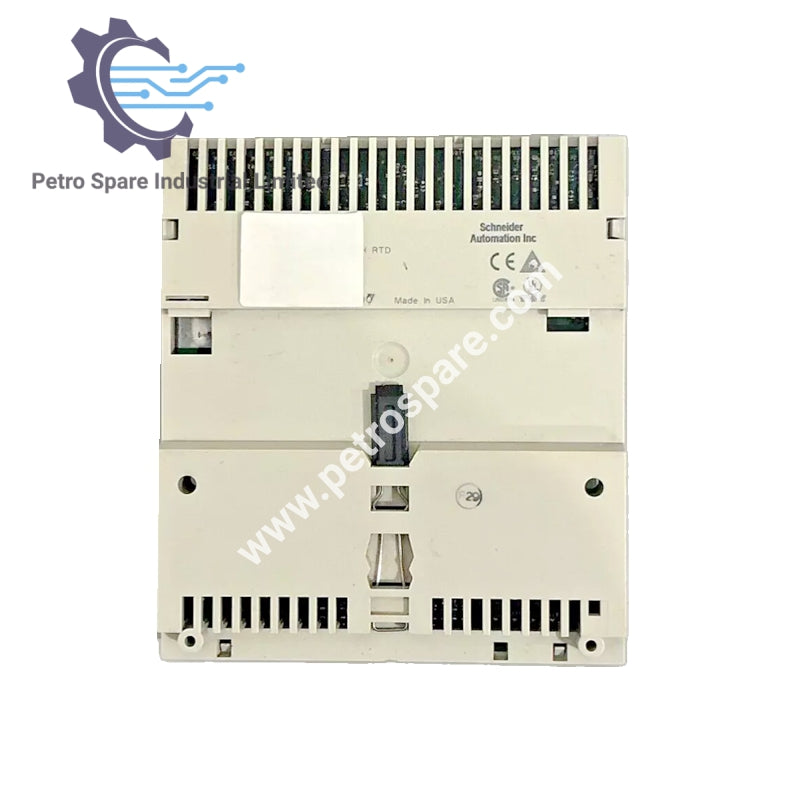

El 170AAI52040 es un módulo de entrada analógica distribuida de Schneider Modicon, diseñado para la entrada precisa de señales analógicas con formato de datos firmado de 16 bits completo. Soporta varias sondas de temperatura y ofrece alta precisión, con baja disipación de potencia y fuertes características de aislamiento.

Precisión y sondas de temperatura

  • Error de precisión absoluta:

    • ±21 µV (77 °F/25 °C) para ±25 mV

    • ±25 µV (77 °F/25 °C) para ±100 mV

    • ±46 µV (140 °F/60 °C) para ±25 mV

    • ±94 µV (140 °F/60 °C) para ±100 mV

  • Tipos de sondas de temperatura:

    • Ni 100, 0,125 mA ±25 mV

    • Ni 1000, 0,125 mA ±100 mV

    • Pt 100, 0,125 mA ±25 mV

    • Pt 1000, 0,125 mA ±100 mV

Rendimiento y potencia

  • Tiempo de actualización: 500 ms

  • Requisito de alimentación externa: ±30 V CC

  • Disipación Máxima de Potencia: 5.5 W

  • Consumo de Corriente: 305 mA (24 V CC)

  • Protección Contra Polaridad Inversa: Interna

Aislamiento y protección

  • Aislamiento Entre Canales: 400 V CC

  • Aislamiento Entre Canales y Tierra: 500 V CA por 1 minuto

  • Aislamiento Entre Suministro y Tierra: 500 V por 1 minuto

  • Tipo de Protección: Fusible interno de 2 A de acción lenta

  • Clasificación del Fusible Asociado: 500 mA, de acción rápida

Conectividad y Señalización

  • Señalización Local: 4 LEDs para estado del canal

  • Conexión Eléctrica: 2 conectores para bloques de terminales removibles

Dimensiones y peso

  • Profundidad: 1.9 in (47.5 mm)

  • Altura: 4.9 in (125 mm)

  • Ancho: 5.6 in (141.5 mm)

  • Peso Neto: 0.474 lb (0.215 kg)


Download 170AAI52040 PDF file here:

Click to Download PDF
