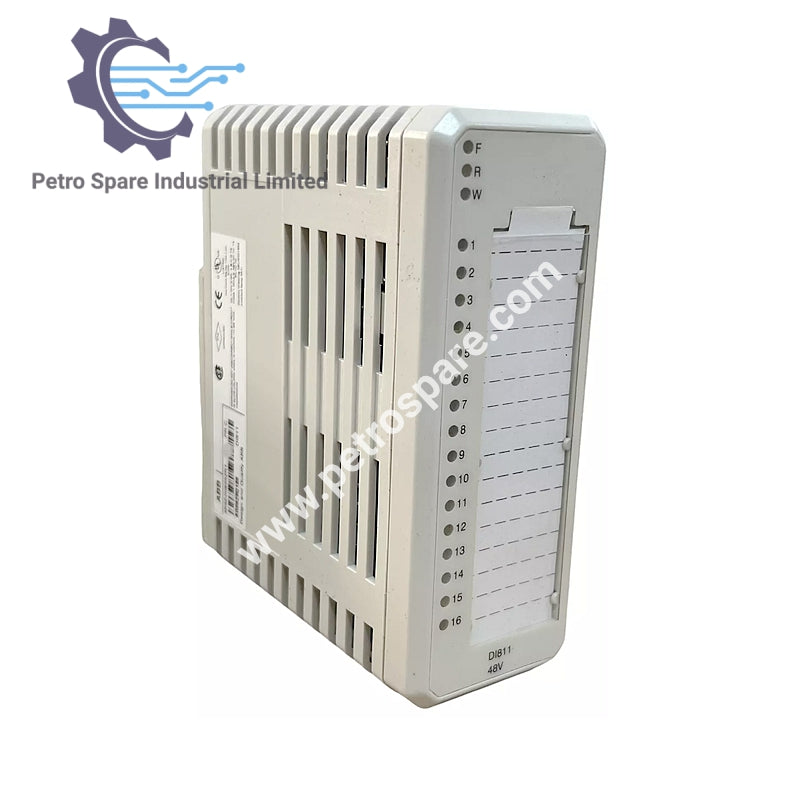

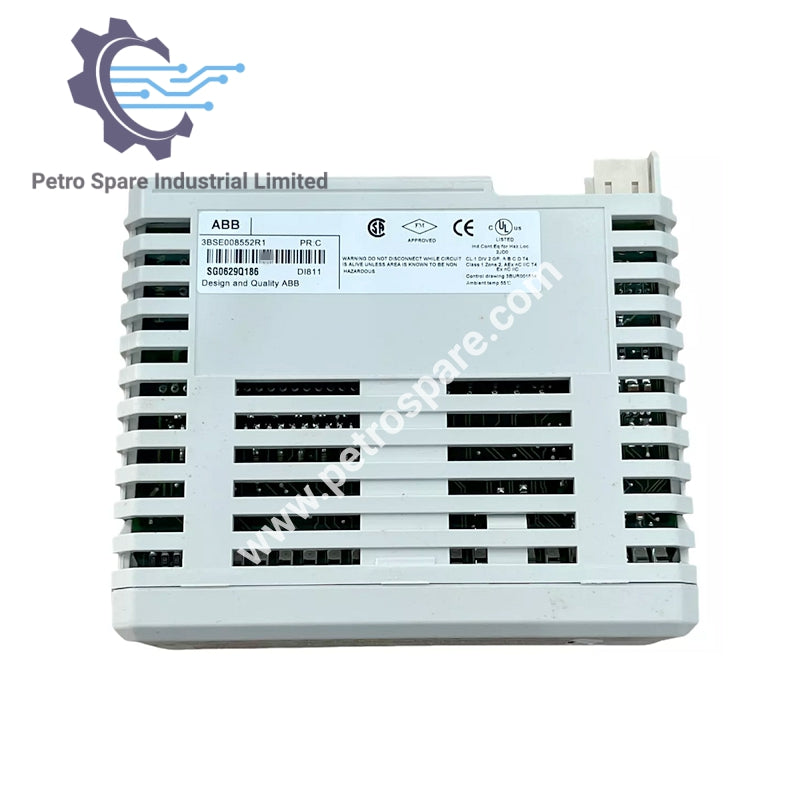

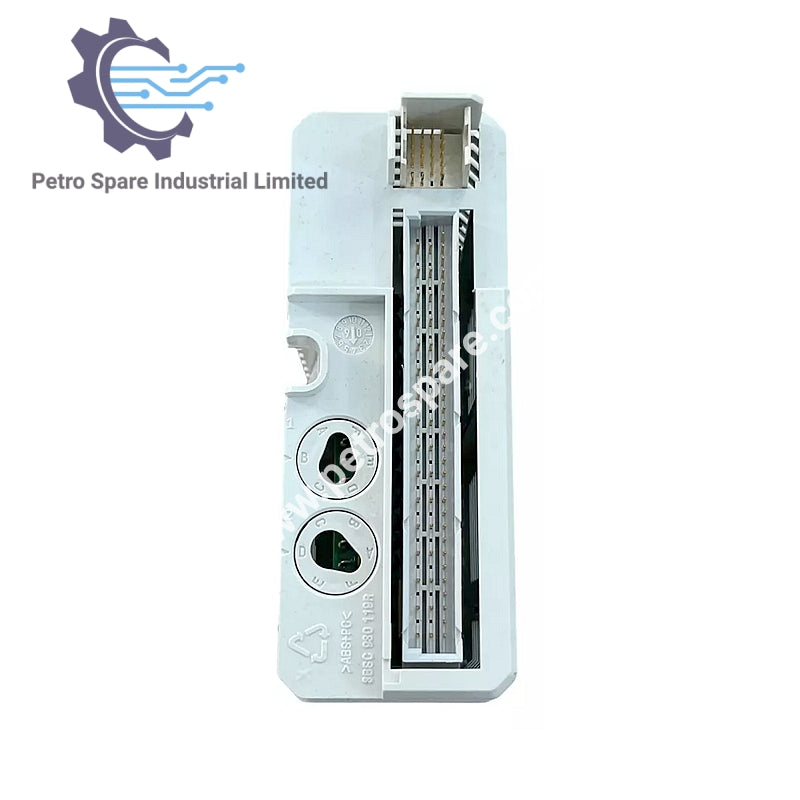

DI811

Resumen

El ABB DI811 es un módulo de entrada digital de 48 V d.c. con 16 canales, que ofrece rangos de voltaje de entrada flexibles, tiempos de filtro seleccionables y excelente aislamiento para aplicaciones industriales.

Especificaciones eléctricas

• Rango de Voltaje de Entrada ("0"): -60…+10 V

• Rango de Voltaje de Entrada ("1"): 30…60 V

• Impedancia de Entrada: 11 kΩ

• Limitación de Corriente: La alimentación del sensor puede ser limitada por corriente por el MTU

• Disipación de Potencia: Típ. 2.7 W

• Consumo de corriente (5 V Modulebus): 50 mA

• Consumo de corriente (24 V Modulebus): 0

• Consumo de corriente (24 V externo): 0

Procesamiento de Señales

• Tiempos de Filtro (Seleccionables): 2, 4, 8, 16 ms

• Longitud máxima del cable de campo: 600 metros (656 yardas)

Aislamiento y seguridad

• Aislamiento: Aislado por grupos de tierra, 2 grupos con 8 canales

• Tensión nominal de aislamiento: 50 V

• Tensión de prueba dieléctrica: 500 V a.c.

Certificación Ambiental

• Marca CE: Sí

• Seguridad Eléctrica: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201

• Ubicación Peligrosa: C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2

• Certificación Marina: ABS, BV, DNV, LR

• Temperatura (Operación): 0 a +55 °C (+32 a +131 °F), las aprobaciones se emiten para +5 a +55 °C

• Temperatura (Almacenamiento): -40 a +70 °C (-40 a +158 °F)

• Humedad Relativa: 5 a 95%, sin condensación

• Temperatura Ambiente Máxima: 55 °C (131 °F), para montaje vertical en MTU compacto 40 °C (104 °F)

Características Físicas

• Ancho: 45 mm (1.77”)

• Profundidad: 102 mm (4.01”), 111 mm (4.37”) incluyendo conector

• Altura: 119 mm (4.7”)

• Peso: 0.15 kg (0.33 lbs.)

---
