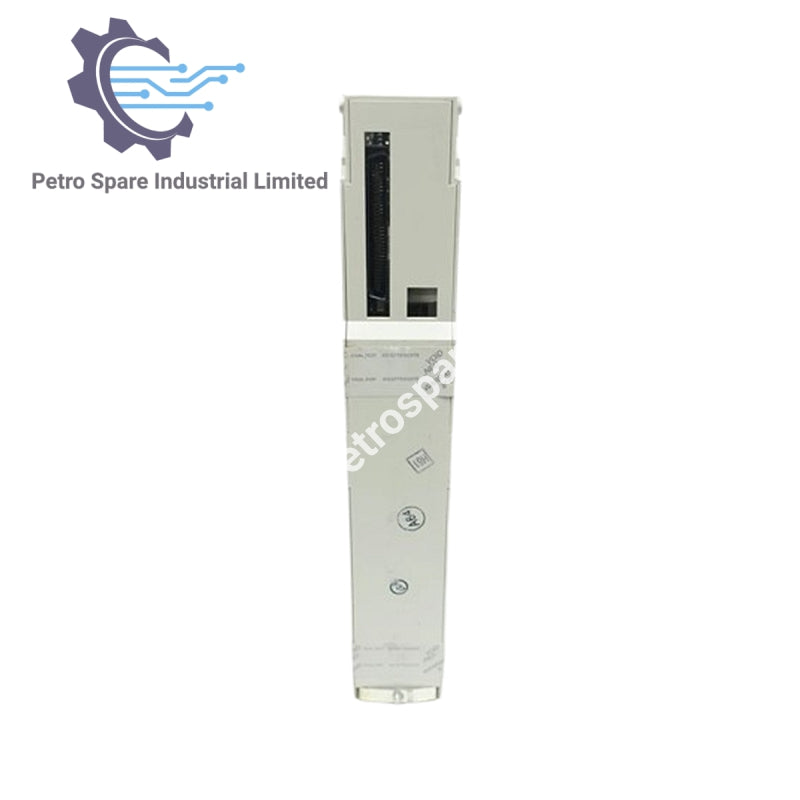

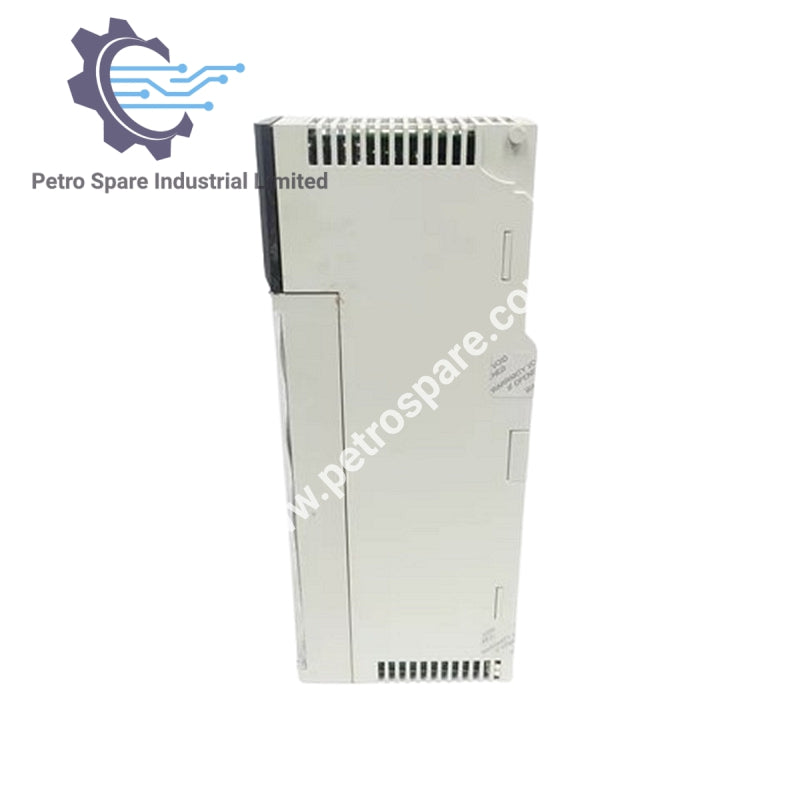

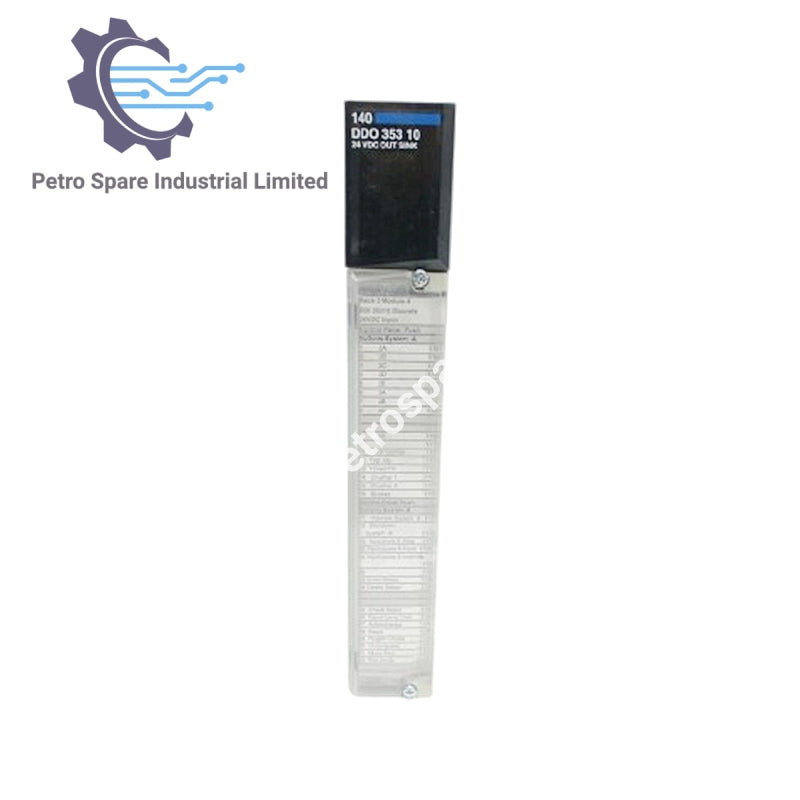

140DDO35310

Resumen

El 140DDO35310 es un módulo de salida discreta Modicon Quantum con 32 salidas tipo sumidero organizadas en 4 grupos.

Especificaciones eléctricas

• Tipo de salida: 32 salidas, lógica negativa (sumidero)

• Rango de voltaje: 24 VCC (límites: 19.2–30 V)

• Salida máxima: 50 V para pulso de 1 s

• Caída de voltaje: < 0.4 V a 0.5 A

• Carga máxima: 16 A por módulo, 4 A por grupo

• Corriente de sobretensión: 5 A por 1 ms

• Corriente de fuga: 0.4 mA a 30 V

• Carga de tungsteno: 12 W a 24 V

Temporización y rendimiento

• Tiempo de respuesta: ≤ 1 ms (ENCENDIDO/APAGADO)

• Direccionamiento: 2 palabras de salida

• Inductancia de carga: H = 0.5 / ((I²) × F)

Protección y aislamiento

• Fusibles: 3 A por punto, 5 A por grupo

• Protección: fusible interno de 5 A por grupo

• Aislamiento (bus/canales): 1780 Vrms por 1 min

• Aislamiento (entre grupos): 500 Vrms por 1 min

Indicadores

• Comunicación de bus: 1 LED verde

• Indicación de fallo: 1 LED rojo

• Estado: 32 LEDs verdes

Alimentación y factor de forma

• Disipación de potencia: 2.0 W + (0.4 V × corriente de carga)

• Corriente del bus: 330 mA

• Formato: Estándar

• Peso: 0.45 kg (0.99 lb)

---
