140DDI85300

Resumen

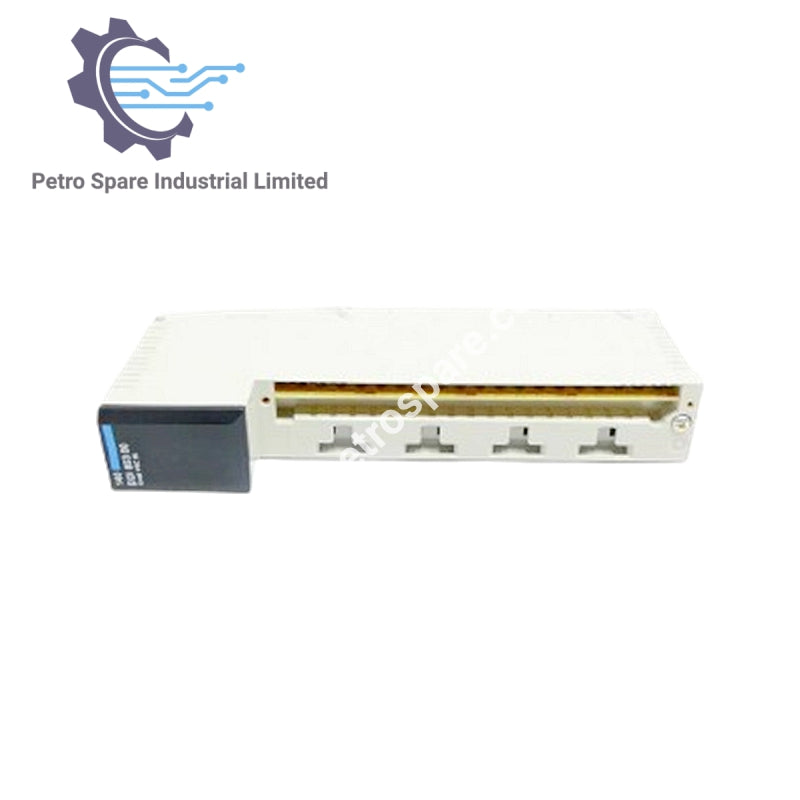

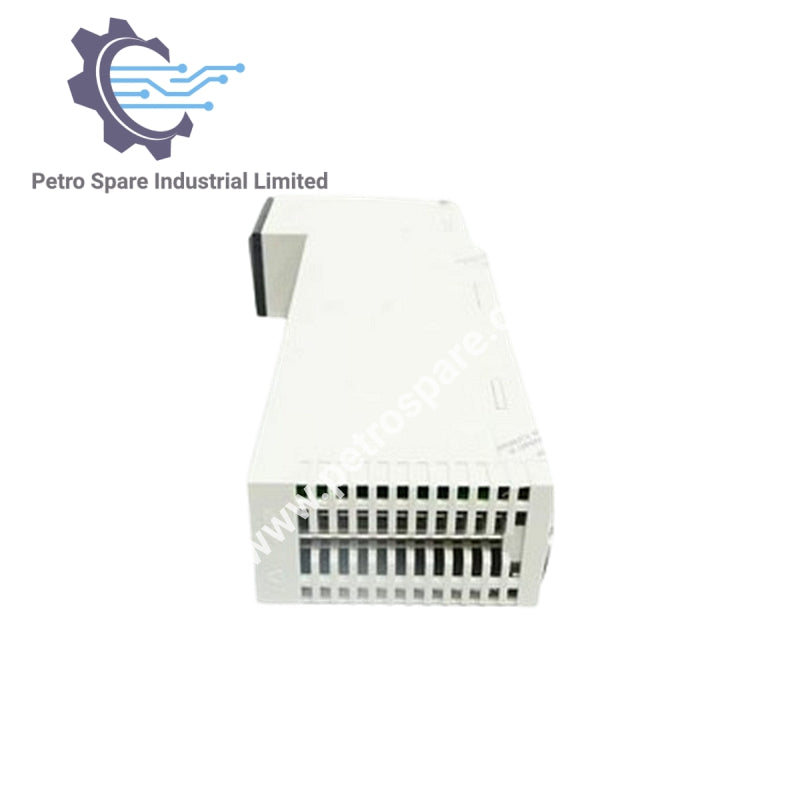

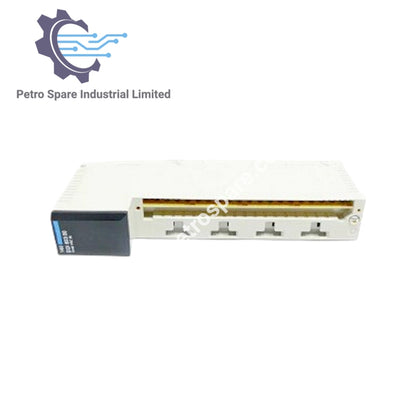

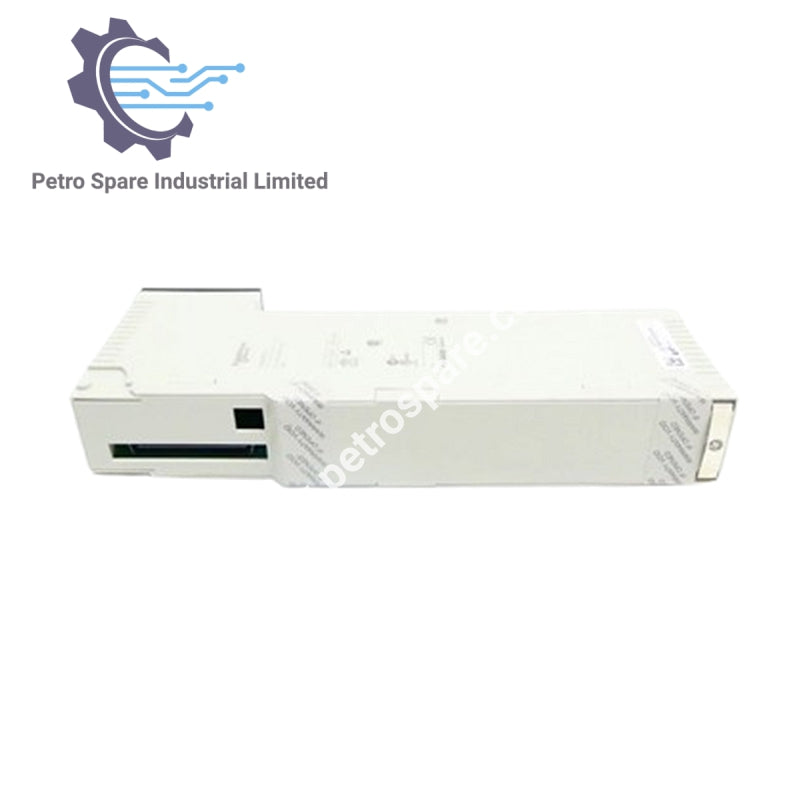

El 140DDI85300 es un módulo de entrada discreta de CC de 32 puntos de la plataforma Schneider Modicon Quantum, que soporta voltajes de entrada de 10 a 60 VCC.

Especificaciones de entrada

• Número de entradas: 32

• Grupos de Entrada: 4

• Tipo de Lógica: Positiva (sumidero)

• Rango de Voltaje de Entrada: 10 a 60 VCC

• Estado de Voltaje 1 (Garantizado ENCENDIDO):

• 9–12 V @ 12 V

• 11–24 V @ 24 V

• 34–48 V @ 48 V

• 45–60 V @ 60 V

• Estado de Voltaje 0 (Garantizado APAGADO):

• 0–1.8 V @ 12 V

• 0–5 V @ 24 V

• 0–10 V @ 48 V

• 0–12.5 V @ 60 V

• Voltaje Máximo Absoluto: 75 VDC

• Consumo de Corriente por Voltaje:

• 5–10 mA @ 12 V

• 6–30 mA @ 24 V

• 2–15 mA @ 48 V

• 1–5 mA @ 60 V

Rendimiento

• Tiempo de Respuesta: 4 ms (0→1 y 1→0)

• Frecuencia Máxima de Conmutación: ≤ 100 Hz

• Requisito de direccionamiento: 2 palabras de entrada

Aislamiento y Protección

• Aislamiento de Grupo a Bus: 2500 Vrms por 1 minuto

• Aislamiento de Grupo a Grupo: 700 Vrms por 1 minuto

• Disipación de Potencia: 1 W + (0.25 W × número de puntos ENCENDIDOS)

Indicadores y alimentación

• Requisito de Corriente del Bus: 300 mA

• Indicadores LED:

• 1 verde para comunicación activa del bus

• 32 verdes para estado de entrada

Mecánico

• Formato del Módulo: Estándar

• Peso Neto: 0.295 kg

---
