140DAI35300

Descripción general del producto

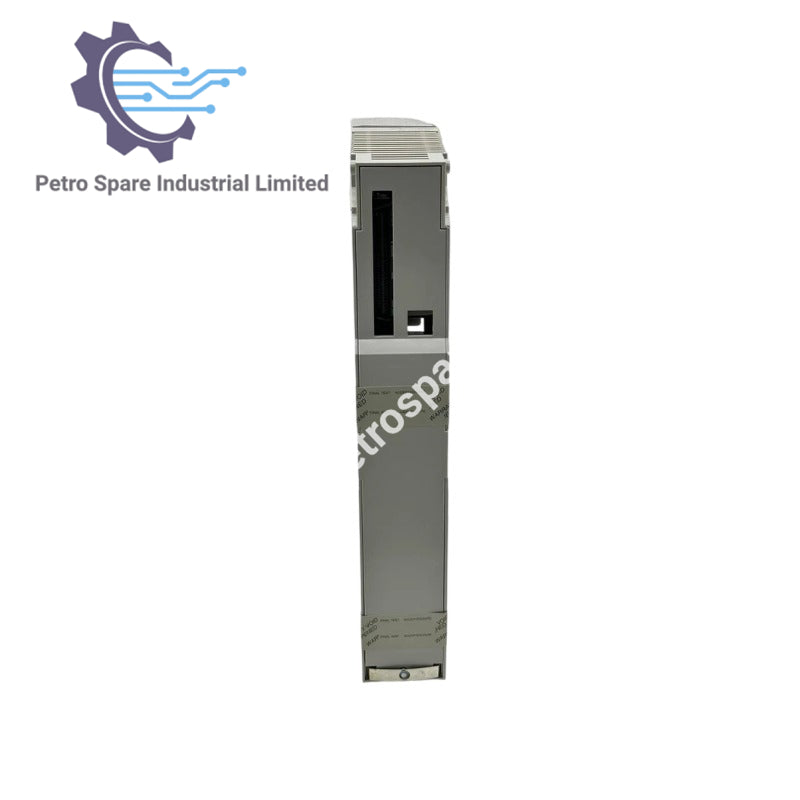

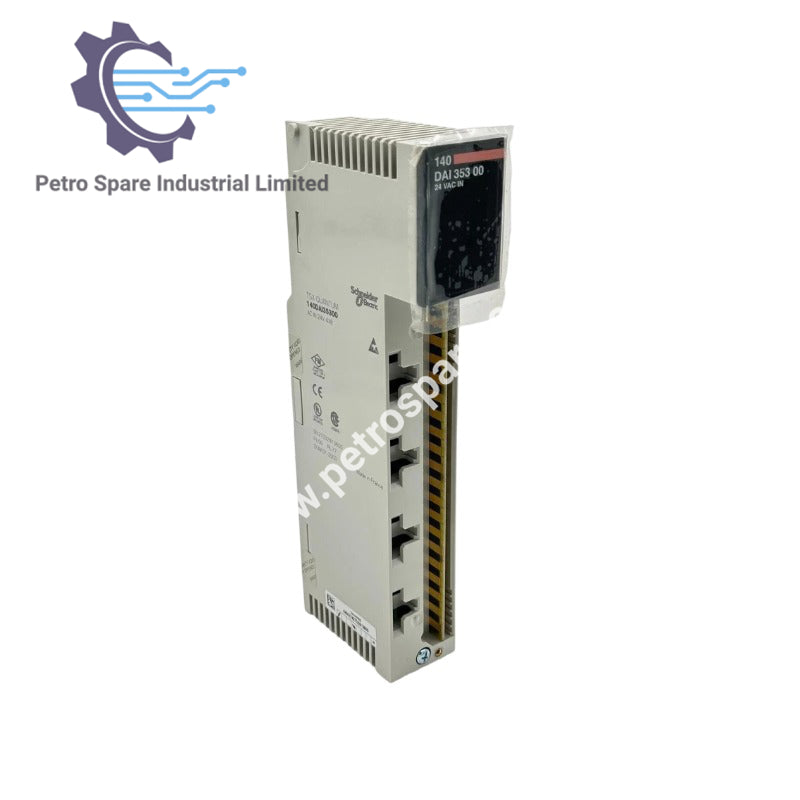

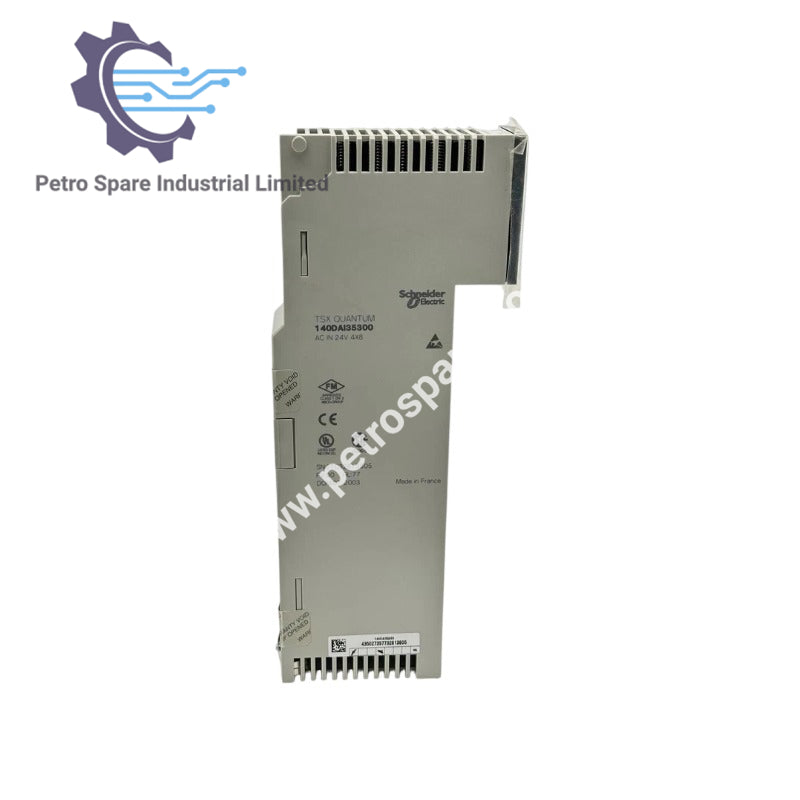

El 140DAI35300 es un módulo de entradas discretas Modicon Quantum con 32 canales, diseñado para entradas de 24 V CA y compatible con los programas ProWORX 32, Concept y Unity Pro.

Especificaciones generales

• Gama de productos: Plataforma de automatización Modicon Quantum
• Tipo de producto o componente: Módulos de entradas discretas de V CA
• Número de entradas discretas: 32
• Grupo de canales: 4
• Requisito de direccionamiento: 2 palabras de entrada
• Nombre del software: ProWORX 32, Concept, Unity Pro

Especificaciones de entrada

• Tensión de entrada discreta: 24 V CA
• Corriente de entrada: 11,1 mA a 57‑63 Hz / 13,2 mA a 47‑53 Hz
• Tensión de estado 1 garantizada: 12‑30 V CA a 57‑63 Hz / 14‑30 V CA a 47‑53 Hz
• Tensión de estado 0 garantizada: 0‑5 V a 57‑63 Hz / 0‑5 V a 47‑53 Hz
• Impedancia de entrada: 2600 Ω capacitiva a 57‑63 Hz / 3100 Ω capacitiva a 47‑53 Hz
• Límites de frecuencia de red: 47‑63 Hz
• Corriente de fuga máxima: 1,9 mA

Entrada máxima absoluta

• Entrada máxima absoluta: 30 V continua / 32 V durante 10 s / 50 V durante 1 ciclo

Tiempo de respuesta

• Tiempo de respuesta: 4,9‑0,75 ms x ciclo de línea (apagado‑encendido) / 7,3‑12,3 ms (encendido‑apagado)

Aislamiento

• Aislamiento entre grupos: 1780 Vrms durante 1 minuto
• Aislamiento entre el grupo y el bus: 1780 Vrms durante 1 minuto

Alimentación y disipación

• Requisito de corriente del bus: 250 mA
• Disipación máxima de potencia: 10,9 W

Señalización local

• 1 LED (verde) para indicar la comunicación con el bus (activo)
• 1 LED (rojo) para indicar la detección de un fallo externo (F)
• 32 LED (verdes) para indicar el estado de las entradas

Especificaciones físicas

• Formato del módulo: Estándar
• Peso del producto: 0,34 kg

---
