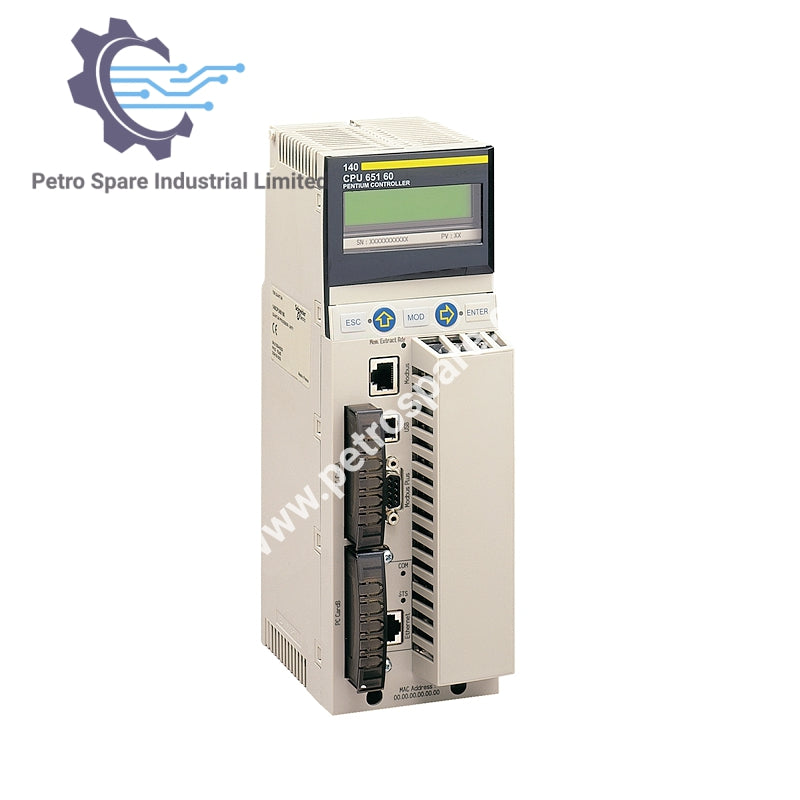

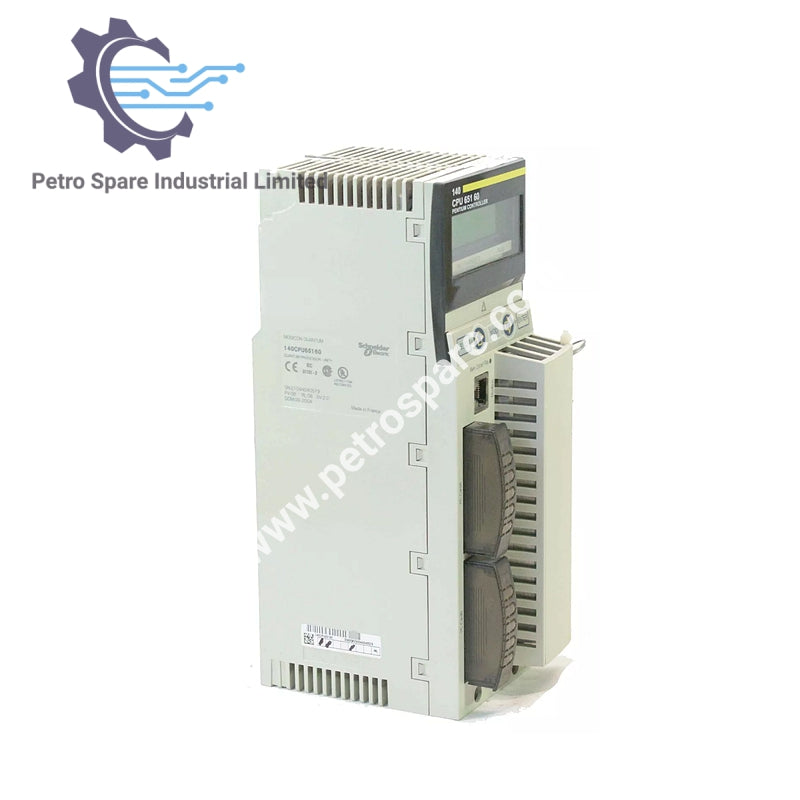

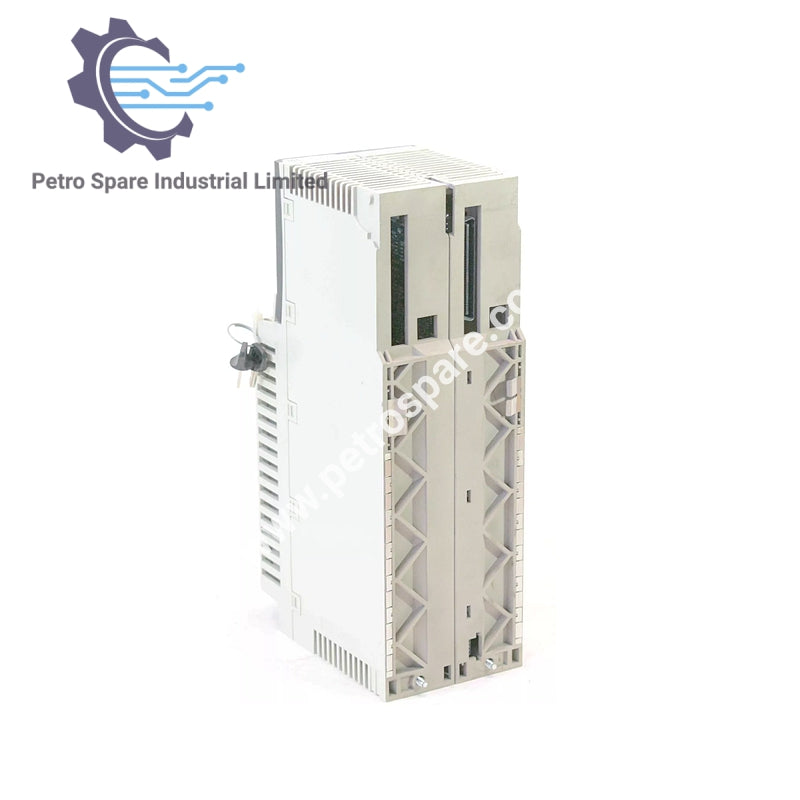

140CPU65160

Descripción general

El 140CPU65160 es un procesador Schneider Modicon Unity para la plataforma de automatización Quantum. Ofrece 1024 kB de RAM, un reloj de 266 MHz y amplias opciones de E/S y comunicación.

Capacidad de E/S

• Ranuras: 2, 4, 6, 10, 16

• Bastidores locales: 2

• Estaciones de E/S distribuidas: 63 vía Modbus Plus

• Estaciones de E/S remotas:
  • 31 vía E/S remota S908
  • 31 vía E/S remota Ethernet Quantum
  • 16 vía E/S remota Ethernet X80

• E/S discretas:
  • 31,744 entradas y salidas remotas
  • 8,000 entradas y salidas distribuidas por red Modbus Plus
  • Ilimitadas localmente (máx. 26 ranuras)
  • Ilimitadas en remoto Ethernet (31 nodos con máximo 28 ranuras cada uno)

• E/S analógicas:
  • 500 entradas y salidas distribuidas por Modbus Plus
  • 1,984 entradas y salidas E/S remota S908
  • Ilimitadas localmente (máx. 26 ranuras)
  • Ilimitadas en remoto Ethernet (31 nodos con máximo 28 ranuras cada uno)

Aplicación y Control

• Características especiales de E/S:
  • Marcado de tiempo preciso
  • Entradas de interrupción de alta velocidad
  • Enlace serial
  • Contadores

• Servicios de comunicación: Router Ethernet

• Módulos opcionales: 6 módulos incluyendo Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max

Interfaces de Comunicación

• Conexiones máximas:
  • 1 USB
  • 2 AS-Interface (distribuidas)
  • 4 AS-Interface (remotas)
  • 6 Ethernet TCP/IP (locales)
  • 6 Modbus Plus (locales)
  • 6 Profibus DP (locales)
  • 1 Modbus RS232/485 (Modbus/ASCII)

• Puertos integrados:
  • 1 Modbus Plus
  • 1 Ethernet TCP/IP
  • 1 Modbus
  • 1 USB

Rendimiento

• Rendimiento de instrucciones:
  • 10.28 K instrucciones/ms (100% Booleano)
  • 10.07 K instrucciones/ms (65% Booleano, 35% numérico)

• Tareas:
  • 1 tarea maestra cíclica/periódica
  • 1 tarea rápida periódica
  • 128 tareas de interrupción de E/S
  • 128 tareas de interrupción
  • 32 tareas de interrupción de temporizador
  • 4 tareas auxiliares

• Sobrecarga del sistema:
  • 0.2 ms tarea rápida
  • 1 ms tarea maestra

Memoria

• RAM interna: 1024 kB

• Memoria de programa ampliable: 7168 kB vía PCMCIA

• Almacenamiento de archivos ampliable: 8 MB vía PCMCIA

Alimentación y Bus

• Corriente del bus: 2760 mA

Indicadores y Conexiones

• LEDs:
  • Actividad Ethernet (verde)
  • Colisión Ethernet (rojo)

• Conectores:
  • SUB-D 9 hembra (Modbus Plus)
  • RJ45 (red Ethernet)
  • RJ45 (bus Modbus)

---
