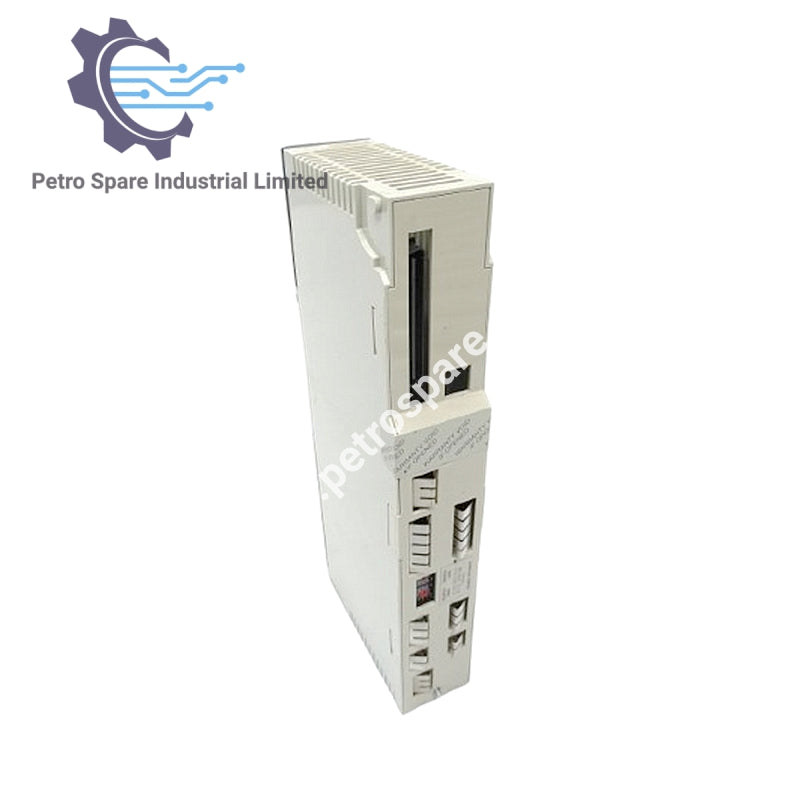

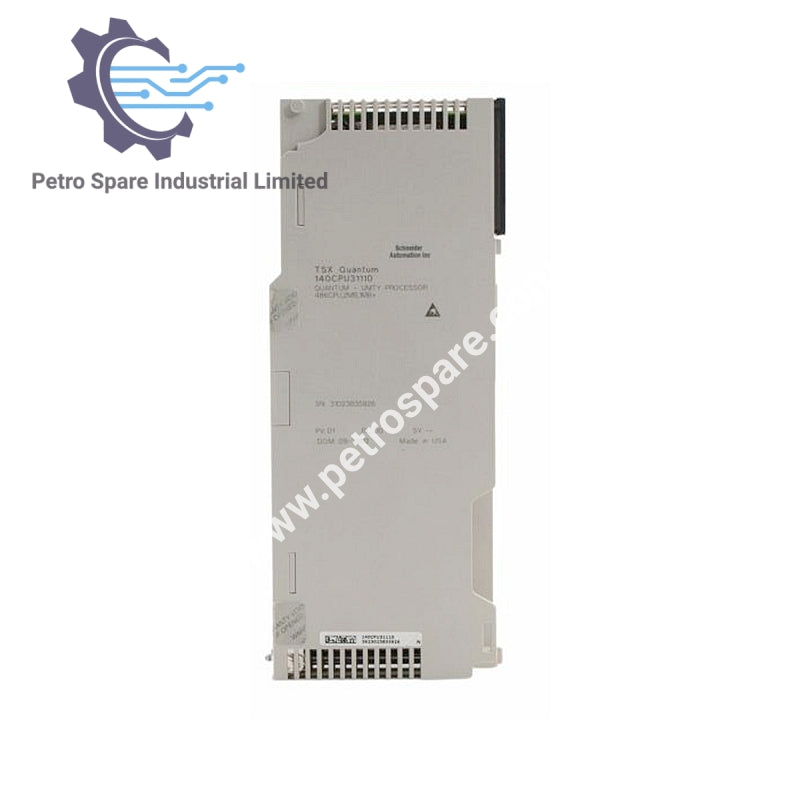

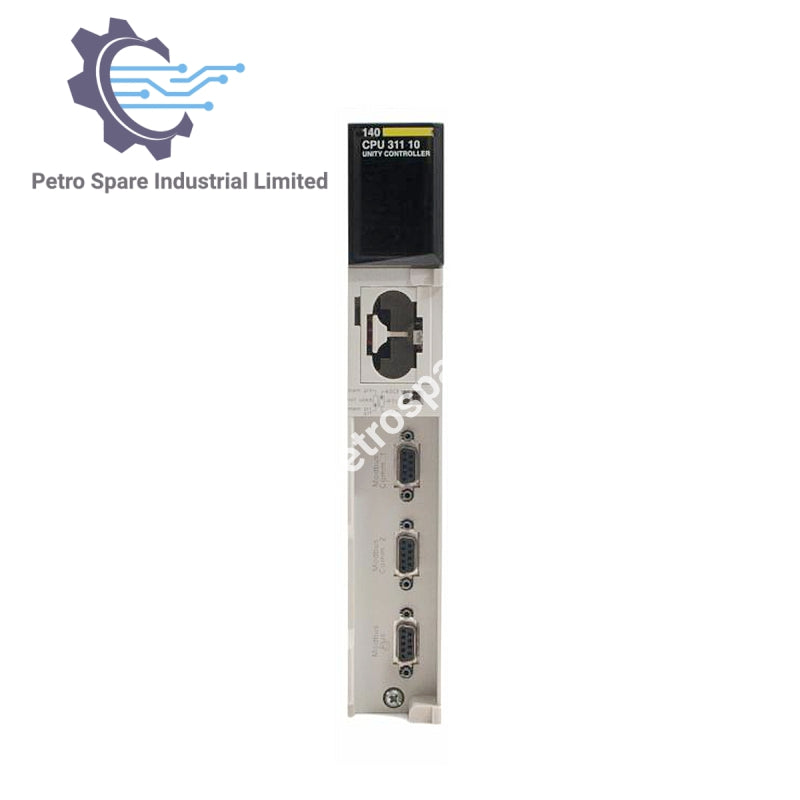

140CPU31110

Descripción del producto

• Modelo: 140CPU31110

• Marca: Schneider Electric

• Tipo: Módulo Procesador Unity para Plataforma Modicon Quantum

Información General

• Plataforma: Modicon Quantum

• Frecuencia de reloj: 66 MHz

• Memoria interna: 548 kB RAM

• Corriente del bus: 1800 mA

Capacidades de E/S

• E/S discretas locales: Ilimitadas (máx 27 ranuras)

• E/S discretas remotas: 31,744 entradas y 31,744 salidas vía S908

• E/S discretas distribuidas: 8,000 entradas y 8,000 salidas por red Modbus Plus

• E/S analógicas locales: Ilimitadas (máx 27 ranuras)

• E/S analógicas distribuidas: 500 entradas y 500 salidas por red Modbus Plus

• E/S analógicas remotas: 1,984 entradas y 1,984 salidas vía S908

• E/S específicas para aplicaciones: Incluye interrupción de alta velocidad, contador, estampado de tiempo preciso, enlace serial

Comunicación y Conectividad

• Puertos integrados:
  – 1 Modbus Plus
  – 2 Modbus RS232/485

• Soporte para módulos opcionales:
  – Ethernet
  – Modbus
  – Modbus Plus
  – Profibus DP
  – Sy/Max

• Conexiones máximas:
  – 2 Ethernet TCP/IP (local)
  – 2 Modbus Plus (local)
  – 2 Modbus (RS232/485)
  – 2 AS-Interface (distribuido)
  – 4 AS-Interface (remoto)
  – 2 Profibus DP (local)

• Tipos de conexión:
  – 1 SUB-D 9 (Modbus Plus)
  – 2 SUB-D 9 (Modbus)

Soporte de Rack y Ranuras

• Número de ranuras: 16 en total

• Configuración del rack:
  – 2 racks locales
  – 63 estaciones de E/S distribuidas (Modbus Plus)
  – 31 estaciones de E/S remotas (S908)
  – 0 estaciones de E/S remotas Ethernet

Aplicación y Rendimiento

• Tareas de aplicación:
  – 1 tarea maestra cíclica/periódica
  – 1 tarea periódica rápida
  – 16 tareas de interrupción de temporizador
  – 64 tareas de interrupción de E/S
  – 64 tareas de interrupción

• Velocidad de ejecución:
  – 0.1–0.27 µs (punto flotante/fijo)
  – 0.12–0.585 µs (Booleano/palabra)

• Rendimiento de instrucciones:
  – 1.86 Kinst/ms (100% Booleano)
  – 2.49 Kinst/ms (65% Booleano, 35% numérico)

• Sobrecarga del sistema:
  – 0.2 ms (tarea rápida)
  – 1 ms (tarea maestra)

Indicadores y Diagnósticos

• RUN (verde): CPU ejecutando lógica

• READY (verde): Diagnósticos aprobados

• Comunicación Modbus/Modbus Plus (verde): Comunicación activa

• Puerto de memoria (naranja): Protección de escritura activa

• BAT LOW (rojo): Batería baja o ausente

• ERROR A (rojo): Error Modbus Plus

Características de Configuración

• Interruptor de puerto de memoria: ON/OFF

• Interruptor de puerto de comunicación: ASCII/RTU/Memoria

---
