AIP504-51

Produktübersicht

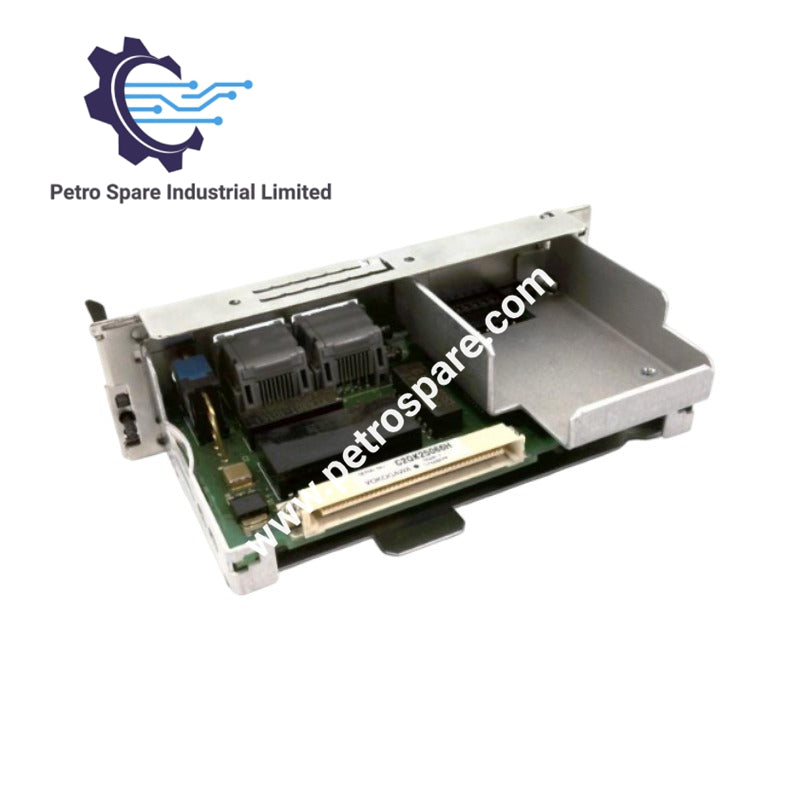

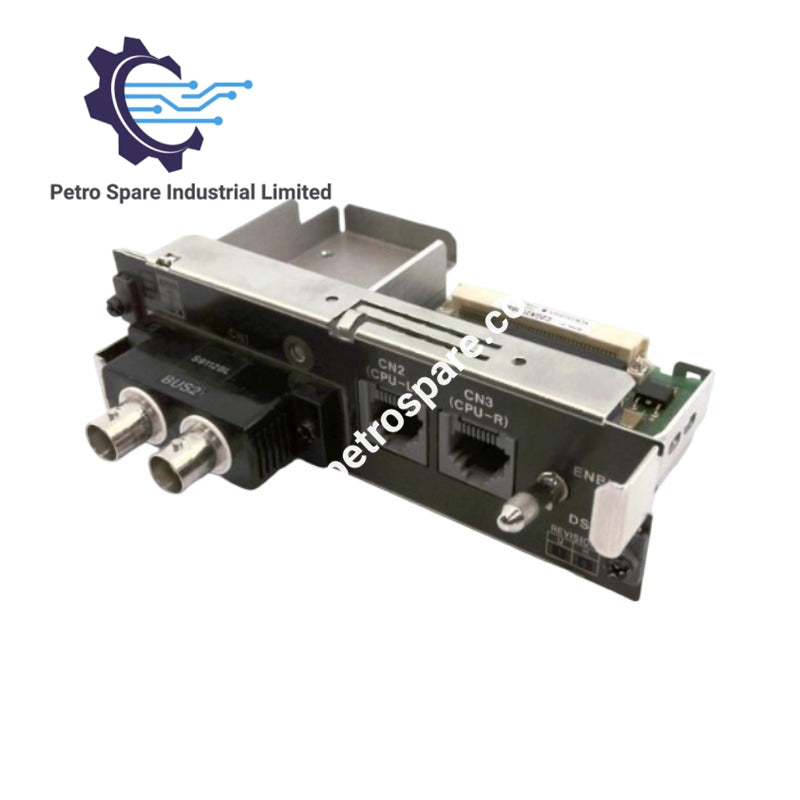

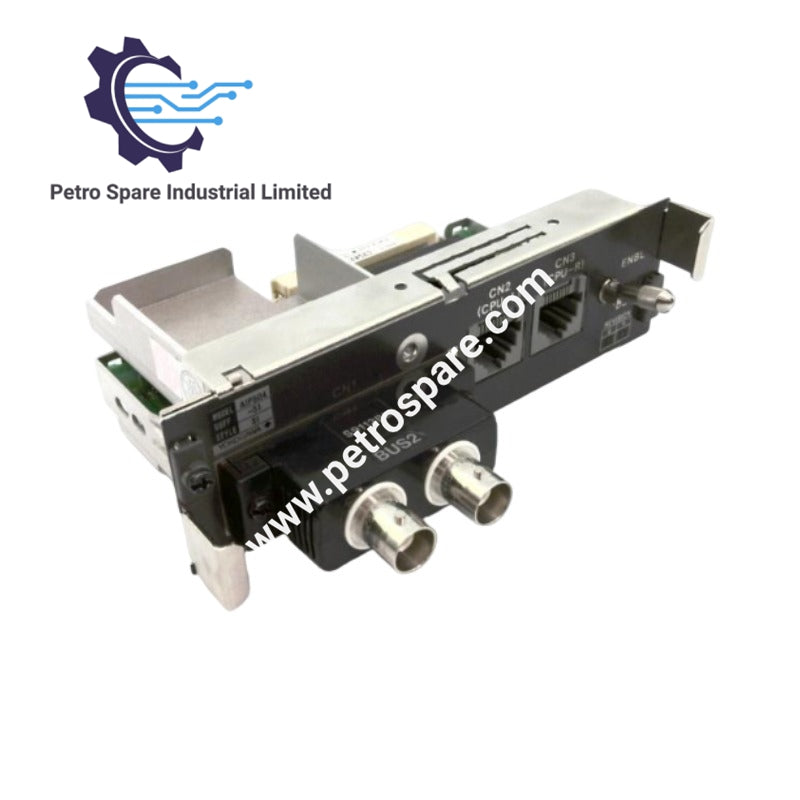

Das AIP504-51 (Style S1) ist eine spezialisierte Netzkomponente, die innerhalb der CENTUM-Serie von Yokogawa Distributed Control Systems (DCS) verwendet wird, wie zum Beispiel CENTUM CS 3000 und CENTUM VP.

Technische Spezifikationen

Allgemeine Informationen

• Hersteller: Yokogawa Electric Corporation

• Modell- / Teilenummer: AIP504-51 (Style S1)

• Modultyp: V-net / Net Coupler Modul

• Systemkompatibilität: CENTUM CS 3000, CENTUM VP

Elektrische & Kommunikationsspezifikationen

• Stromversorgung: 24 V DC (typischerweise über das System-Backplane versorgt)

• Leistungsaufnahme: Ca. 5 W (maximal)

• Netzwerkprotokoll: V-net proprietäres Steuerungsnetzwerkprotokoll

• Datenübertragungsrate: Bis zu 10 Mbps / 100 Mbps je nach Konfiguration

• Signaltrennung: Galvanische Trennung zwischen interner Schaltung und V-net-Bus

• Redundanz: Unterstützt dual-redundante Netzwerkpfade

Physikalische & Umwelt-Spezifikationen

• Abmessungen (B × H × T): Ca. 51 mm × 102 mm × 152 mm

• Gewicht: Ca. 0,3–0,4 kg

• Betriebstemperatur: 0°C bis +50°C

• Lagerungstemperatur: -20°C bis +60°C

• Installation: Rackmontage, unterstützt Hot-Swapping

---
