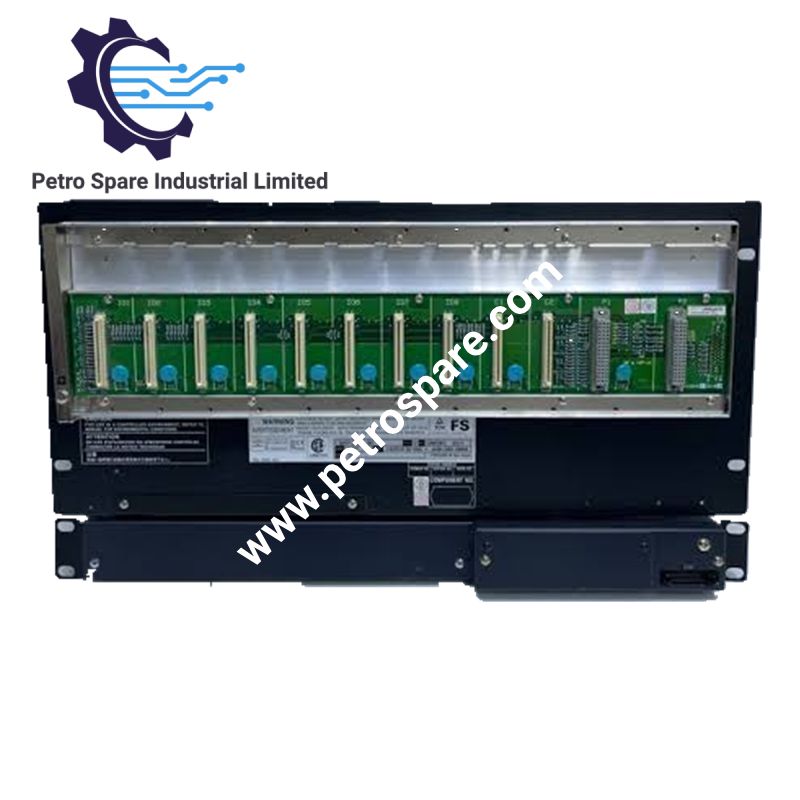

SNB10D-225

Die Yokogawa SNB10D-225 ist eine rackmontierbare Sicherheitsknoteneinheit für das sicherheitstechnische System ProSafe-RS. Sie stellt über den ESB-Bus eine Schnittstelle zwischen Feld-I/O-Modulen und der Sicherheitssteuereinheit bereit und versorgt die installierten I/O-Module mit Strom. Diese Konfiguration umfasst redundante Stromversorgungen, eine Softwarelizenz zur Knotenerweiterung für R3, eine Versorgungsspannung von 220 bis 240 V AC sowie eine Umgebungsbewertung nach ISA Standard G3 ohne Explosionsschutz.

Technische Daten

Parameter	Spezifikation
Modell	SNB10D-225
Marke	Yokogawa
Produkttyp	Sicherheitsknoteneinheit
System	ProSafe-RS
Montageart	Rackmontage, 19-Zoll-Rack
Konfiguration der Stromversorgung	Redundant
Versorgungsspannung	220 bis 240 V AC
Versorgungsfrequenz	50/60 Hz
Leistungsaufnahme	230 VA
Feldsignal-Schnittstelle	ESB-Bus
Umgebungsklassifizierung	ISA Standard G3
Betriebstemperatur	-20 bis 70 deg C
Explosionsschutz	Kein Explosionsschutz
Sicherheitsintegritätslevel	SIL 3
Gewicht	5.9 kg
Abmessungen	482.6 x 221.5 x 205 mm

Funktionsbeschreibung

Die SNB10D verbindet Feld-I/O-Module über den ESB-Bus mit der Sicherheitssteuereinheit. Sie überträgt analoge Eingangssignale und Kontaktsignale aus dem Feld an die Steuerung und versorgt die installierten I/O-Module mit Strom. Die Knoteneinheit bietet Platz für Stromversorgungsmodule, ESB-Bus-Schnittstellenmodule, optische ESB-Bus-Repeatermodule und I/O-Module, vorbehaltlich der vom Hersteller vorgegebenen Einschränkungen bei Steckplätzen und Modulkonfigurationen.

Bestellkonfiguration

Der Modellcode SNB10D-225 kennzeichnet folgende Konfiguration:

Code	Beschreibung
SNB10D	Sicherheitsknoteneinheit, rackmontierbare Ausführung
-2	Redundante Stromversorgung mit Softwarelizenz zur Knotenerweiterung (R3)
2	Stromversorgung mit 220 bis 240 V AC
5	ISA Standard G3, -20 bis 70 deg C, kein Explosionsschutz

Der Hersteller gibt an, dass SNB10D-Modelle mit der Stromversorgungskonfiguration -2 auch mit R4.01 oder höher verwendet werden können. Der Bestellcode enthält keine Option für eine ESB-Bus-Anschlusseinheit. Prüfen Sie, ob die benötigte Anschlusshardware für die vorgesehene Installation separat geliefert wird.

Installationsanforderungen

• Montieren Sie die Einheit mit vier M5-Schrauben und den vorgeschriebenen Isolierbuchsen in einem 19-Zoll-Rack.
• Verwenden Sie beim Anschluss der SNB10D an die entsprechende Sicherheitssteuereinheit ein ESB-Buskabel mit einer Länge von mindestens 1 m.
• Installieren Sie die rackmontierbare Ausrüstung gemäß den Sicherheits- und EMV-Anforderungen des Herstellers in einem metallischen Schaltschrank mit Schlüsselverriegelung.
• Bringen Sie in jedem Steckplatz, der nicht mit einem I/O-Modul belegt ist, eine Blindabdeckung SDCV01 an.

Häufig gestellte Fragen

F: Welche Funktion hat die Yokogawa SNB10D-225?

A: Sie stellt über den ESB-Bus eine Schnittstelle zwischen Feld-I/O-Modulen und der Sicherheitssteuereinheit bereit und versorgt die installierten I/O-Module mit Strom.

F: Welche Stromversorgung benötigt die SNB10D-225?

A: Diese Konfiguration ist für 220 bis 240 V AC bei 50/60 Hz ausgelegt und hat eine nominale Leistungsaufnahme von 230 VA. Die Produktfamilie SNB10D umfasst auch andere Versorgungsvarianten. Prüfen Sie daher vor dem Austausch den vollständigen Suffixcode.

F: Ist die SNB10D-225 für explosionsgeschützte Installationen geeignet?

A: Nein. Der Suffix 5 kennzeichnet die ISA-Standard-G3-Konfiguration für -20 bis 70 deg C ohne Explosionsschutz. Ersetzen Sie sie nicht durch eine explosionsgeschützte Variante, ohne zuvor die erforderlichen Bestellcodes und Installationszulassungen zu prüfen.

---
