DO-524-02

Produktübersicht

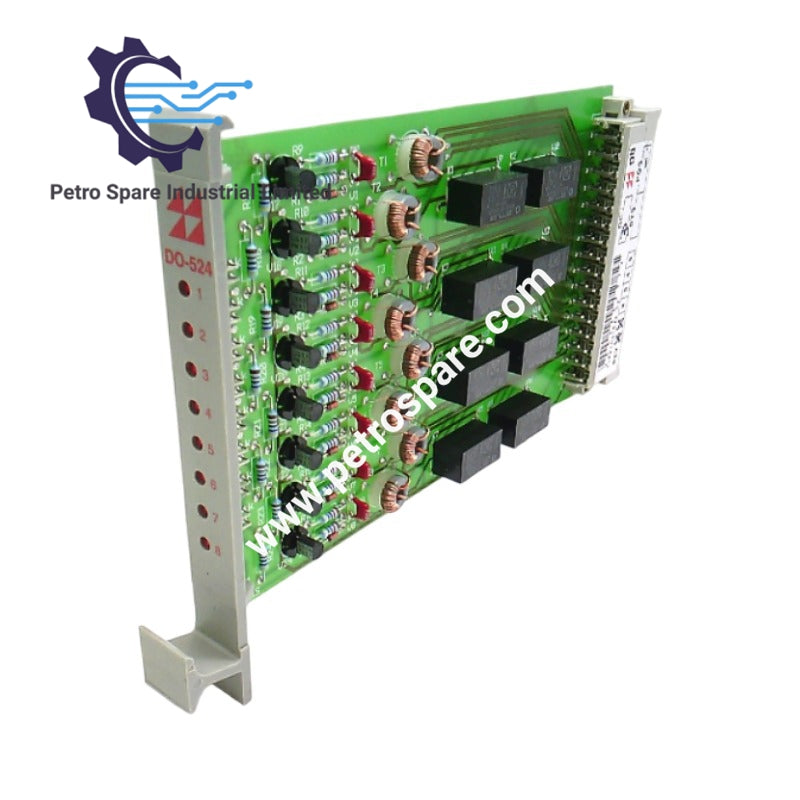

Das DO-524-02 ist ein 8-Kanal-Relais-Ausgangsmodul, das Impulslogiksignale in galvanisch getrennte SPDT-Relaiskontakte mit individueller Kanalstatusanzeige umwandelt.

Technische Daten

Allgemeine & Mechanische Daten

• Modell: DO-524-02

• Kanäle: 8

• Modulformat: Single Euro 3TE (160 × 100 × 15 mm)

• Anschluss: DIN 41612 Bauform F, 48-polig

• Gewicht: ~0,5 kg

• Frontbeschriftung: DO-524

Eingangsspezifikationen

• Eingangstyp: Impulslogik

• Impulsstrom: 500 mA

• Einheitslast: 2

Ausgangsspezifikationen

• Kontaktart: SPDT-Relais

• Max. Schaltspannung: 60 Vdc / 48 Vac

• Max. Schaltstrom: 0,5 A

• Mindestlast: 1 V, 0,5 mA

• Lebensdauer: 10⁶ Schaltzyklen (Volllast)

• Statusanzeige: 1 LED pro Kanal

Zeitliche Merkmale

• Einschaltverzögerung: 2–10 ms

• Ausschaltverzögerung: 5–20 ms

Stromversorgung & Verbrauch

• Versorgungsspannung: 24 Vdc ±10% (vorübergehend +20%)

• Ripple: ≤ 1 V Spitze-Spitze

• Stromaufnahme: <1 mA (alle AUS), 110 mA (alle EIN)

• Leistungsaufnahme: 2,7 W (alle Kanäle EIN)

• Isolierung: 0,5 kV (Eingänge und Kontakte)

Umgebungsbedingungen

• Betriebstemperatur: –20 °C bis +70 °C

• Lagerungstemperatur: –25 °C bis +85 °C

• Feuchtigkeit: ≤ 95% (nicht kondensierend)

• Stoßfestigkeit: 10 g / 16 ms

• Vibrationsfestigkeit: 10–55 Hz, ±0,35 mm

• EMV-Konformität: EN 61000-6-2, EN 61000-6-4 (mit zugelassenem Gehäuse)

---
