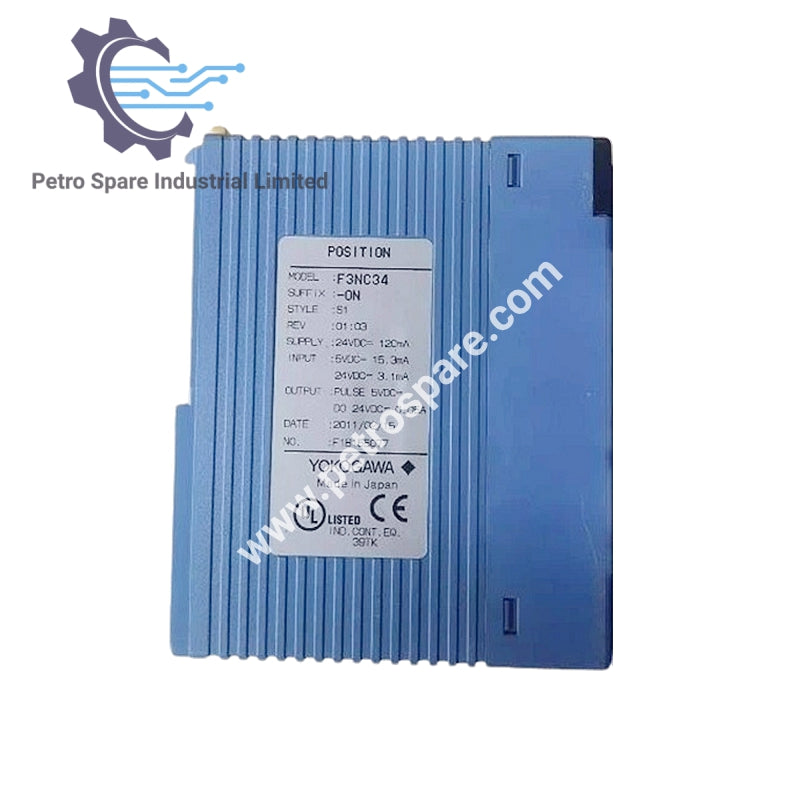

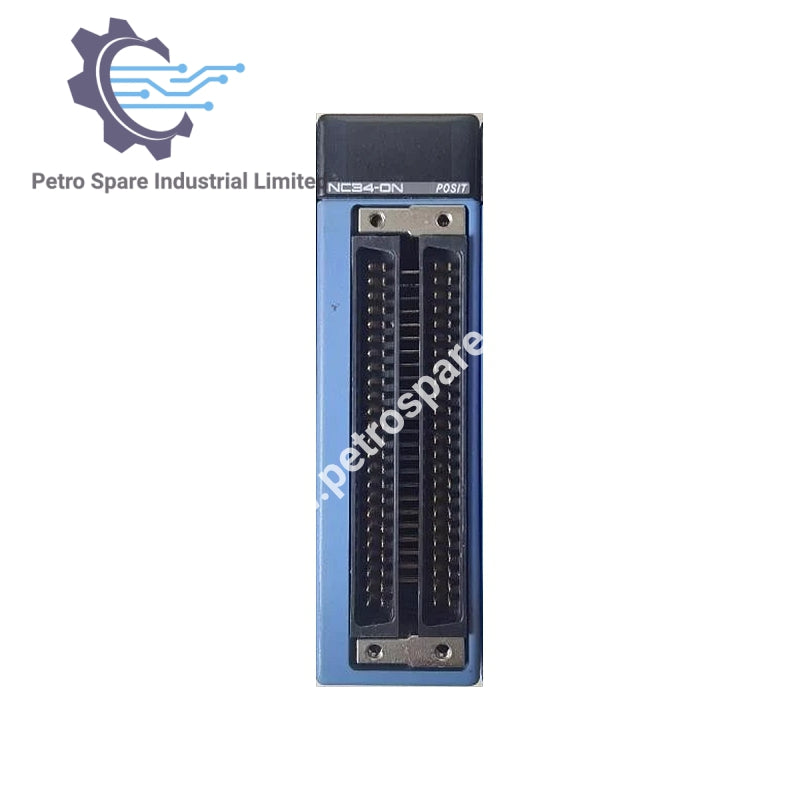

F3NC34-0N

Übersicht

• Modell: F3NC34-0N

• Typ: Positioniermodul (Impulsausgang)

• Anwendung: Mehrachsen-Positioniersteuerung für FA‑M3 SPS

Steuerungsspezifikationen

• Gesteuerte Achsen: 4

• Steuerungsmethode: Offener Regelkreis mit Positionsreferenz-Impulsausgang

• Ausgangs-Impulsart: RS‑422A Differenz-Treiber (AM26C31-Äquivalent)

• Impulsmodi: CW/CCW, Reise/Richtung, Phase A/B pro Achse wählbar

• Ausgangs-Impulsraten:

  • CW/CCW: 1.000.000 Impulse/s

  • Reise/Richtung: 1.000.000 Impulse/s

  • Phase A/B ×4: 1.000.000 Impulse/s

  • Phase A/B ×2: 500.000 Impulse/s

  • Phase A/B ×1: 250.000 Impulse/s

Zählerspezifikationen

• Kanäle: 4

• Eingangs-Impulsart: Inkrementalgeber (Phase A/B), Absolutgeber

• Eingangs-Impulsraten:

  • Phase A/B ×4: 5.000.000 Impulse/s

  • Phase A/B ×2: 2.500.000 Impulse/s

  • Phase A/B ×1: 1.250.000 Impulse/s

Externe Eingänge

• Pro Achse: 6 Eingänge (Nullpunkt, Vorwärtsbegrenzung, Rückwärtsbegrenzung, Treiberalarm, allgemeiner Eingang ×2)

• Not-Aus: 1 Eingang

Externe Ausgänge

• Pro Achse: 3 Ausgänge (Abweichung löschen, allgemeiner Ausgang ×2)

• SEN-Signal: 1 pro Achse

Positionierfunktionen

• Einheiten: mm, Grad, Impulse

• Steuerungsarten: Position (PTP, CP, Index), Geschwindigkeit, Umschaltung zwischen Modi

• Interpolation: Einzelachse, 2‑4 Achsen linear, 2‑Achsen kreisförmig, 3‑4 Achsen schraubenförmig

• Betriebsarten: Musterbetrieb, Direktbetrieb

• Musteraufzeichnungen: max. 2000 (500 Aktionen × 4 Muster)

• Positionsdatenaufzeichnungen: max. 2000 pro Achse

Positionsreferenz

• Typ: Absolut/incremental

• Bereich (Impulse): −2.147.483.648 bis +2.147.483.647

• Bereich (Grad): −214.748,3648 bis +214.748,3647

• Bereich (mm): −21.474,83648 bis +21.474,83647

---
