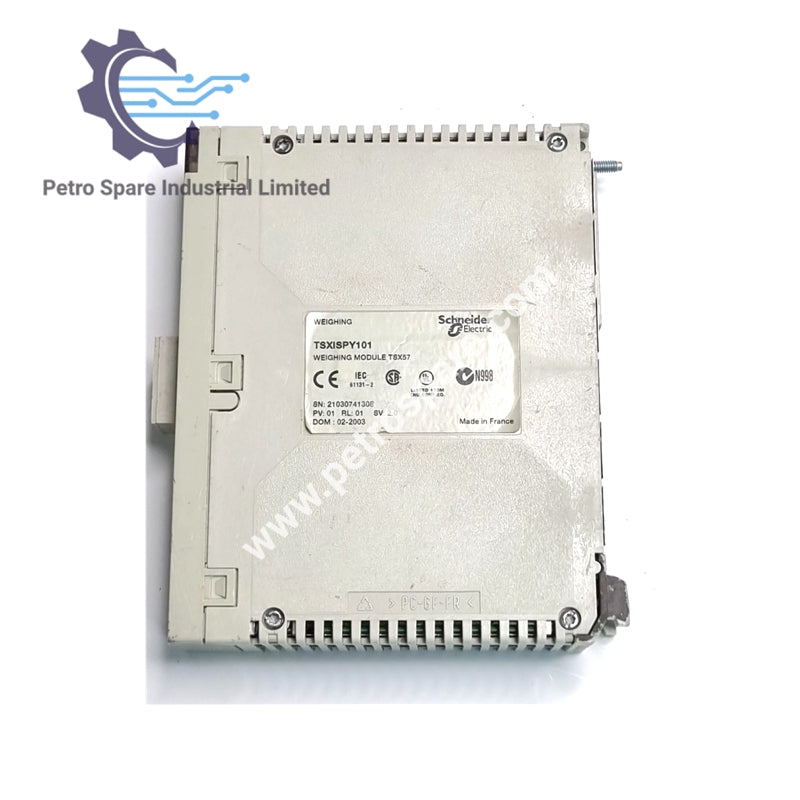

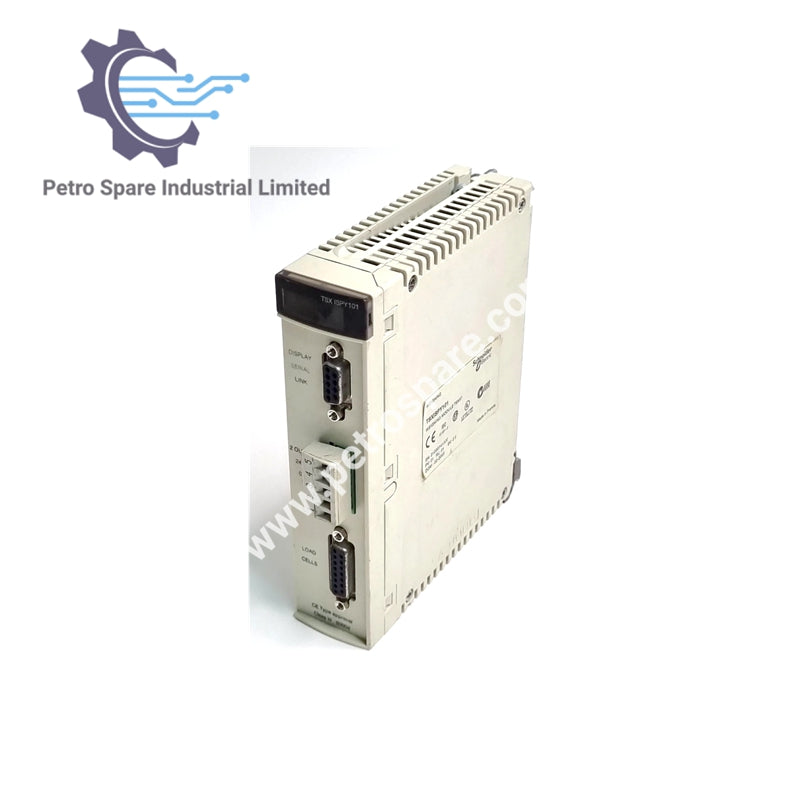

TSXISPY101

Produktübersicht

Das TSXISPY101 ist ein ISP Plus Wägemodul, das 50 Messungen pro Sekunde mit einer 10 V DC Sensorspannung durchführen kann.

Technische Spezifikationen

• Produkttyp: ISP Plus Wägemodul

• Anzahl der Messeingänge: 1

• Auflösung: 1.048.576 Punkte

• Analogeingangsauflösung: 20 Bit

• Messrate: 50 Messungen pro Sekunde

• Eingangsimpedanz: > 1 MΩ

• Eingangskompatibilität: Wägezelle 1…8 × 350 Ω, Kabel < 300 m

• Sensor-Stromversorgung: 10 V DC

• Ausgangskompatibilität: Diskreter Reflex, 2 positiv

• Diskrete Ausgangsspannung: 24 V DC

• Diskreter Ausgangsstrom: 500 mA

• Ausgangs-Ansprechzeit: 1 ms

• Übertragungsrate: 9,6 kbit/s RS485 nicht isoliert ≤ 30 m

• Spannungsteilung: 1 μV

• Elektrischer Anschluss: 1 Schraubklemme für 2 diskrete Reflexe, 1 weiblicher SUB-D 15 für Anzeigeeingang, 1 weiblicher SUB-D 9 für RS485-Verbindung

• Stromaufnahme: 145 mA bei 24 V, 150 mA bei 5 V DC

• Modulformat: Standard

• Nettogewicht: 0,42 kg

• Betriebstemperatur: 0…60 °C

• Lagerungstemperatur: -25…70 °C

• Relative Luftfeuchtigkeit: 10…95 % (Betrieb), 5…95 % (Lagerung) ohne Kondensation

• Betriebshöhe: 0…2000 m

• Zertifizierungen: SDM Nr. 97.06

• Garantie: 18 Monate
