TSXDSY16S5

Produktübersicht

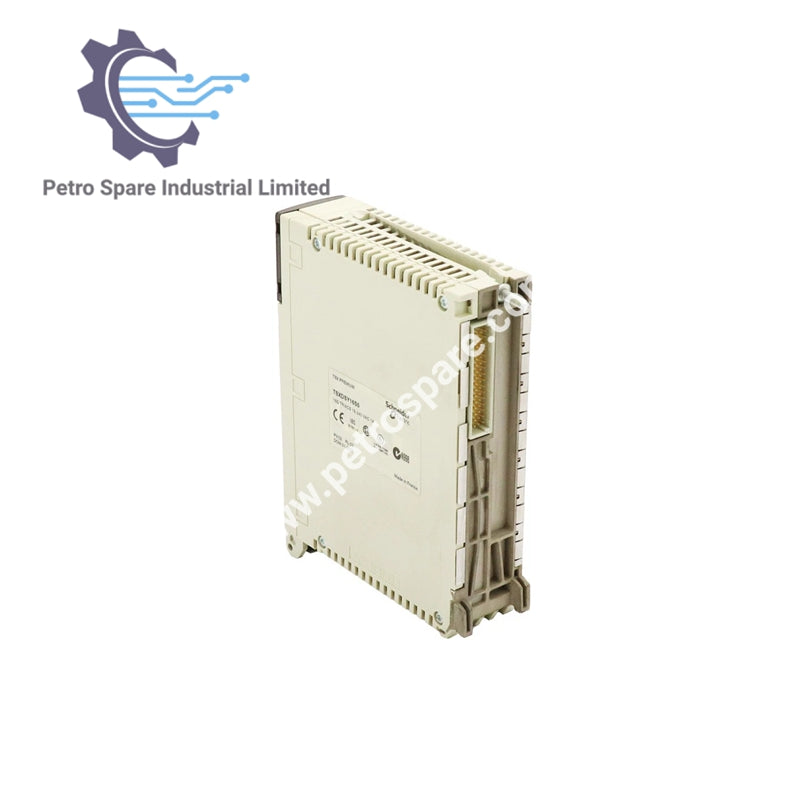

 TSXDEY16FK ist ein diskretes Eingangsmodul aus der Modicon Premium Reihe.

Technische Spezifikationen

• Produkt- oder Komponententyp: Diskretes Eingangsmodul

• Anzahl der diskreten Eingänge: 16 stromsenkende isolierte schnelle Eingänge, konform mit EN/IEC 61131-2 Typ 1

• Spannung der diskreten Eingänge: 24 V DC positiv

• Sensor-Stromversorgung: 19…30 V

• Strom der diskreten Eingänge: 3,5 mA

• Garantierte Spannung Zustand 1: ≥ 11 V

• Garantierter Strom Zustand 1: ≥ 3 mA

• Garantierte Spannung Zustand 0: ≤ 5 V

• Garantierter Strom Zustand 0: ≤ 1,5 mA

• Eingangswiderstand: 6300 Ω bei Zustand 1

• Ansprechzeit: 0,1…7,5 ms

• Isolationswiderstand: < 10 MΩ bei 500 V DC

• Leistungsaufnahme: 1,2 W + 0,1 W × Anzahl der genutzten Kanäle

• Elektrischer Anschluss: HE-10 Stecker

• Stromaufnahme: 250 mA bei 5 V DC, 75 mA bei 24 V DC

• Modulformat: Standard

• Gewicht: 0,3 kg (0,66 lb)

Umgebung

• Durchschlagsfestigkeit: 1500 V AC bei 50/60 Hz

• Zertifizierungen: DNV, ABS, RMRS, BV, GL, RINA, LR

• Betriebstemperatur: 0…60 °C (32…140 °F)

• Lagerungstemperatur: -25…70 °C (-13…158 °F)

• Relative Luftfeuchtigkeit: 10…95% ohne Kondensation im Betrieb, 5…95% ohne Kondensation bei Lagerung

• Betriebshöhe: 0…2000 m (0…6561,68 ft)

• Schutzbehandlung: TC

• Schutzart: IP20

• Verschmutzungsgrad: 2

---
