TSXDSY16R5

Produktübersicht

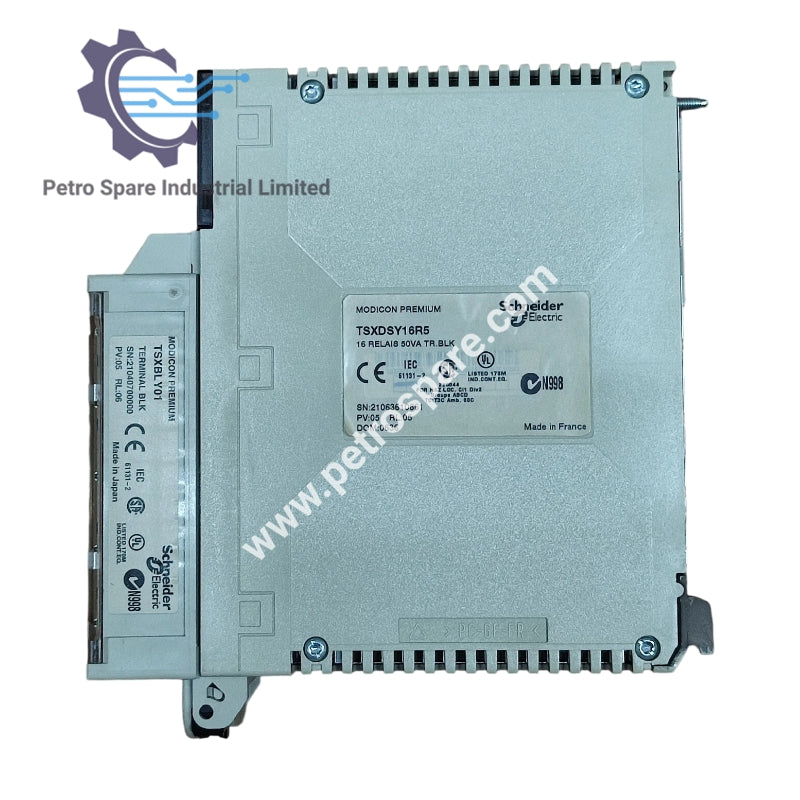

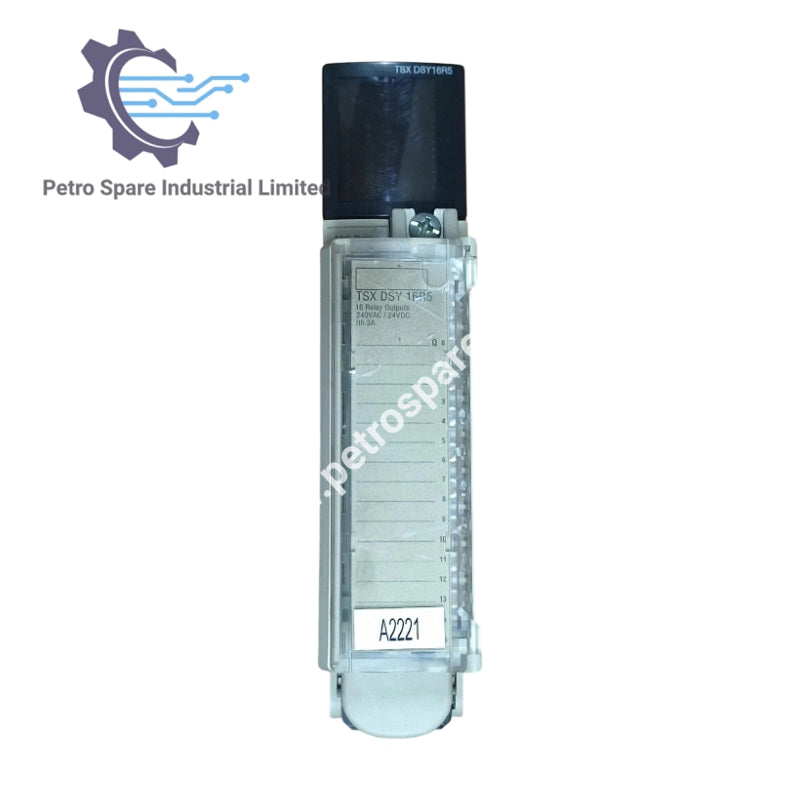

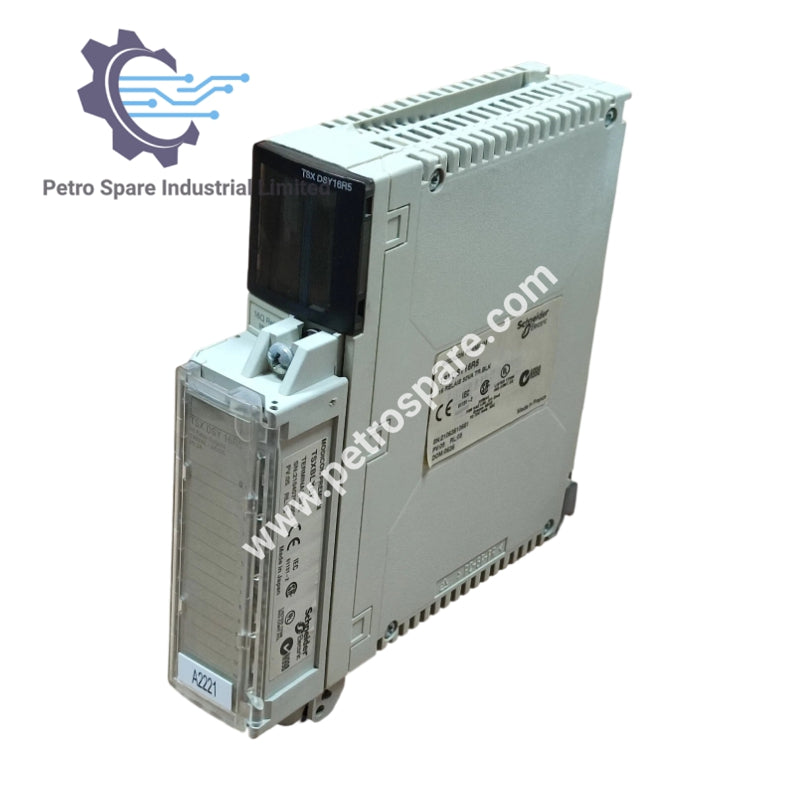

TSXDSY16R5 ist ein Ausgangsmodul mit diskreten Ausgängen aus der Automatisierungsplattform Modicon Premium.

Technische Daten

Ausgang

• Diskrete Ausgänge: 16

• Typ: Relais, nicht geschützt

• Spannung: 12–24 V DC (EN/IEC 61131-2), 10–34 V DC; 24–240 V AC, 20–264 V AC

• Kontakt: 1 Schließer (NO)

• Ansprechzeit: <8 ms Aktivierung, <10 ms Deaktivierung

• Überspannungsschutz am Ausgang: AC über RC-Schaltung oder MOV an jedem Voraktor; DC über Entladediode an jedem Voraktor

• Überlast-/Kurzschlussschutz am Ausgang: 1 externe Schnell-Feinsicherung pro Kanal oder Gruppe

Elektrisch

• Konventioneller thermischer Dauerstrom (Ith): 3 A

• Isolationswiderstand: >10 MΩ bei 500 V

• Leistungsaufnahme: 0,25 W + 0,2 W × Anzahl der Ausgänge im Zustand 1

• Stromaufnahme: 135 mA bei 24 V DC Schiene, 80 mA bei 5 V DC

• Elektrischer Anschluss: Schraubklemme

• Modulformat: Standard

Umwelt

• Betriebstemperatur: 0–60 °C

• Lagerungstemperatur: -25–70 °C

• Relative Luftfeuchtigkeit: 10–95 % ohne Kondensation (Betrieb), 5–95 % (Lagerung)

• Betriebshöhe: 0–2000 m

• Durchschlagsfestigkeit: 2000 V 50/60 Hz 60 s

• Verschmutzungsgrad: 2

• Schutzart: IP20

• Schutzbehandlung: TC

Normen & Zertifizierungen

• Normen: EN/IEC 61131-2, UL 508, CSA C22.2 Nr. 142, 213 (Klasse I Division 2 Gruppen A–D), 73/23/EWG, 89/336/EWG, 92/31/EWG, 93/68/EWG

• Zertifizierungen: CE, ABS, BV, DNV, GL, LR, RINA, RMRS

• Konformität: RoHS, REACh (keine SVHC über Schwellenwert)

Garantie

• Garantiezeitraum: 18 Monate

---
