TSXDEY16D2

Produktübersicht

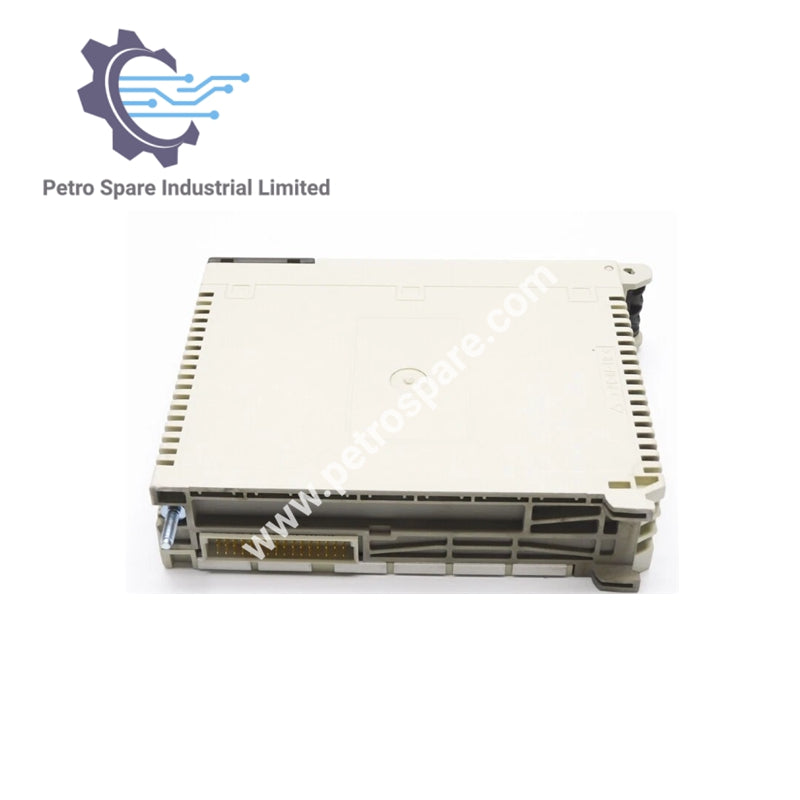

TSXDEY16D2 ist ein diskretes Eingangsmodul für die Automatisierungsplattform Modicon Premium.

Technische Daten

• Eingangsdetails: 16 diskrete Eingänge, Stromsenke, isoliert, gemäß EN/IEC 61131-2 Typ 2
• Eingangsspannung: 24 V DC positiv
• Sensor-Versorgungsspannung: 19…30 V
• Eingangskompatibilität: 2-Draht/3-Draht-Näherungssensoren gemäß EN/IEC 60947-5-2
• Eingangsstrom: 7 mA
• Spannungs-/Stromzustand:

• Zustand 1 garantiert: ≥11 V, ≥6,5 mA

• Zustand 0 garantiert: ≤5 V, ≤2 mA
  • Eingangswiderstand: 4000 Ω bei Zustand 1
  • Ansprechzeit: ≤7 ms (typisch 4 ms)
  • Isolationswiderstand: <10 MΩ bei 500 V DC
  • Leistungsaufnahme: 1 W + 0,15 W pro verwendetem Kanal
  • Elektrischer Anschluss: Schraubklemme
  • Stromaufnahme: 135 mA bei 24 V DC, 80 mA bei 5 V DC
  • Modulformat: Standard
  • Gewicht: 0,3 kg

• Umgebung:

• Durchschlagsfestigkeit: 1500 V AC bei 50/60 Hz

• Umgebungstemperatur: 0…60 °C (Betrieb), -25…70 °C (Lagerung)

• Relative Luftfeuchtigkeit: 10…95 % (Betrieb), 5…95 % (Lagerung) ohne Kondensation

• Betriebshöhe: 0…2000 m

• Schutzbehandlung: TC

• Schutzart: IP20

• Verschmutzungsgrad: 2

---
