6ES7138-4FA04-0AB0

Produktübersicht

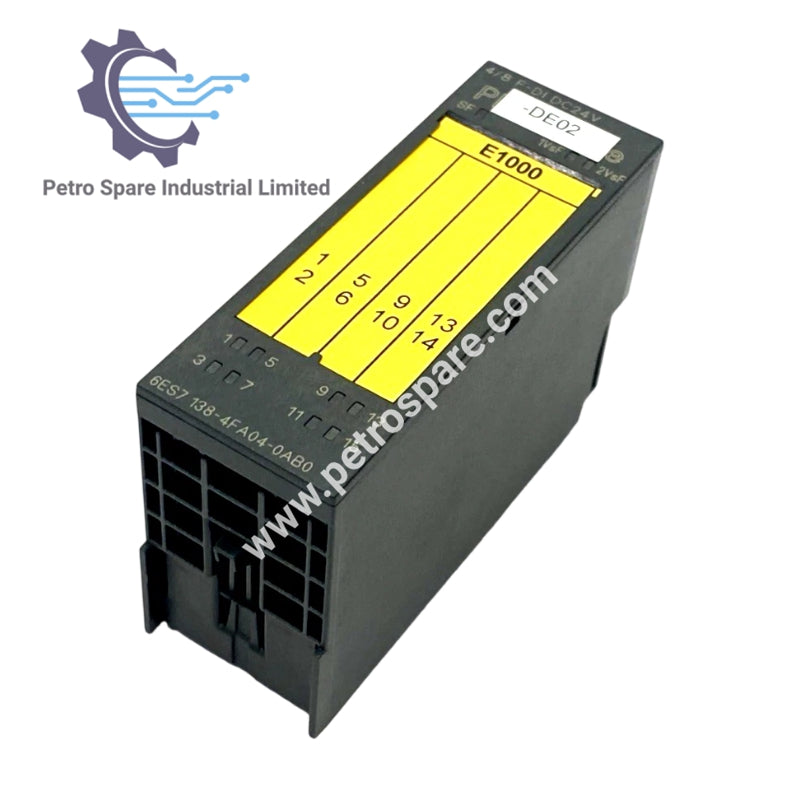

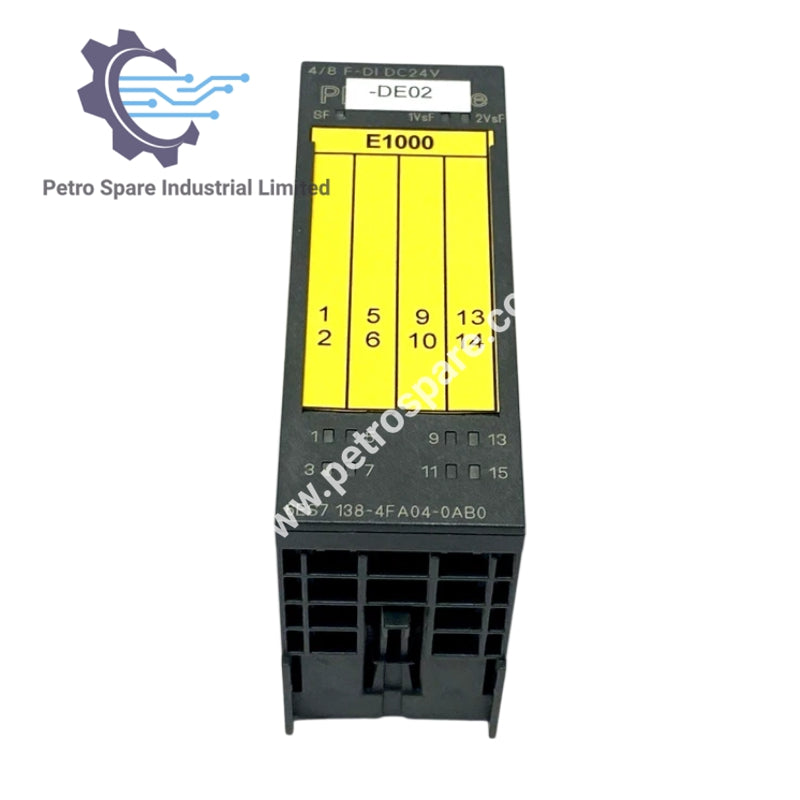

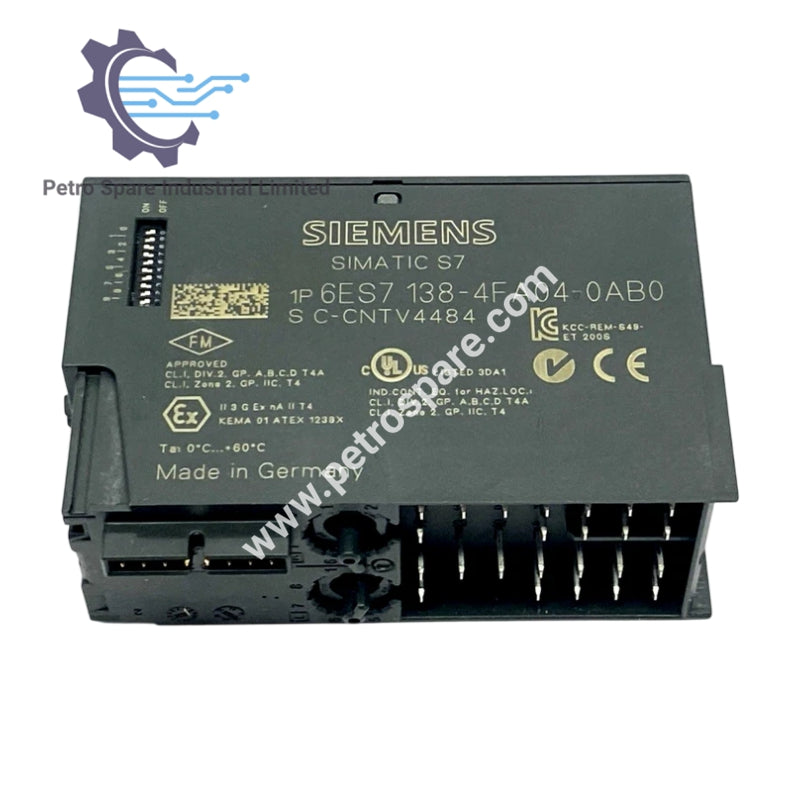

6ES7138-4FA04-0AB0 ist ein SIMATIC DP Elektronikmodul für ET200S mit 4/8 F-DI PROFIsafe, 24 V DC, geeignet bis Kategorie 4 (EN954-1)/SIL3.

Technische Daten

• Versorgungsspannung:
  • 24 V DC
  • Zulässiger Bereich, untere Grenze: 20,4 V
  • Zulässiger Bereich, obere Grenze: 28,8 V
  • Verpolungsschutz: Nein
• Encoder-Versorgung:
  • Anzahl Ausgänge: 2
  • Ausgangsspannung min. L+: -1,5 V
  • Ausgangsstrom, Nennwert: 300 mA
  • Ausgangsstrom, zulässiger Bereich: 0–300 mA
  • Kurzschlussschutz: Ja, elektronisch (Ansprechschwelle 0,7–1,8 A)
• Leistungsverluste:
  • Typischer Leistungsverlust: 4 W
• Belegter Adressbereich:
  • Ausgänge: 4 Byte
  • Eingänge: 6 Byte
• Digitale Eingänge:
  • Anzahl binärer Eingänge: 8 (8 einkanalig, 4 zweikanalig)
  • Eingangskennlinie gemäß IEC 61131, Typ 1: Ja
  • Anzahl gleichzeitig steuerbarer Eingänge: 8
• Eingangsspannung:
  • Typ: DC
  • Nennwert: 24 V DC
  • Signal „0“: -30 bis +5 V
  • Signal „1“: 15 bis 30 V
• Eingangsstrom:
  • Für Signal „1“, typisch: 3,7 mA
