6SL3210-1PE16-1UL1

Produktübersicht

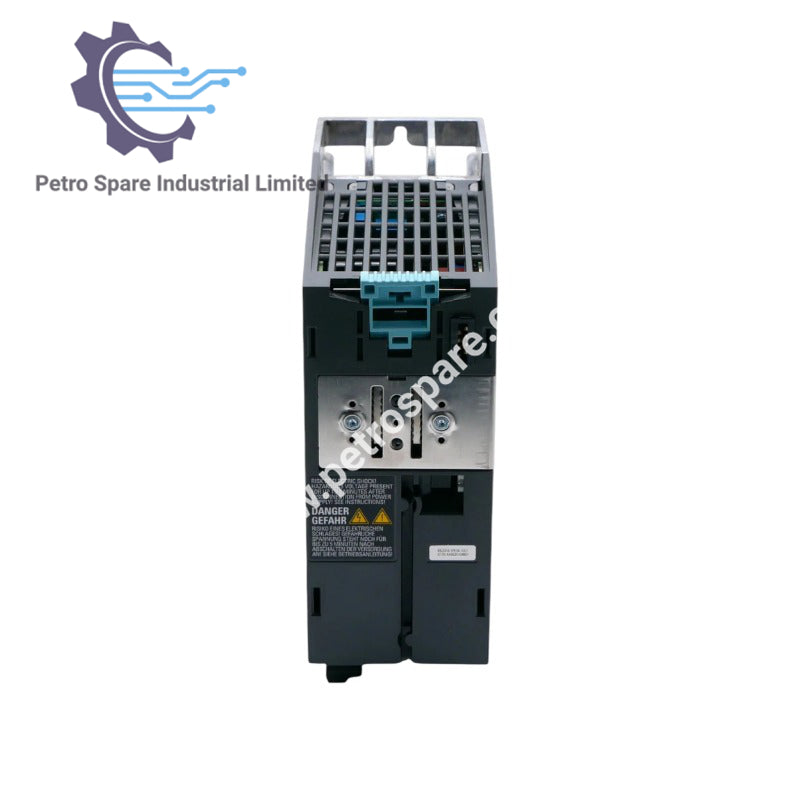

Das 6SL3210-1PE16-1UL1 ist ein ungefiltertes SINAMICS G120 Power Module PM240‑2 mit integriertem Bremschopper, ausgelegt für einen 3AC‑Eingang von 380‑480 V und eine hohe Überlastfähigkeit bis 1,5 kW.

Eingangsspezifikationen

• Eingangsspannung: 3AC 380‑480 V +10 % / –10 %
• Eingangsfrequenz: 47‑63 Hz

Ausgangsspezifikationen – hohe Überlast (HO)

• Nennleistung: 1,5 kW
• Überlastfähigkeit: 200 % für 3 s, 150 % für 57 s, 100 % für 240 s
• Umgebungstemperatur: –10 °C bis +50 °C

Ausgangsspezifikationen – geringe Überlast (LO)

• Nennleistung: 2,2 kW
• Überlastfähigkeit: 150 % für 3 s, 110 % für 57 s, 100 % für 240 s
• Umgebungstemperatur: –10 °C bis +40 °C

Physikalische Spezifikationen

• Schutzart: IP20
• Abmessungen (H × B × T): 196 × 73 × 165 mm
• Baugröße: FSA

Merkmale

• Ungefiltert mit integriertem Bremschopper
• Ohne Control Unit und Bedienpanel
• Freigegeben für CU‑Firmwareversion V4.6

---
