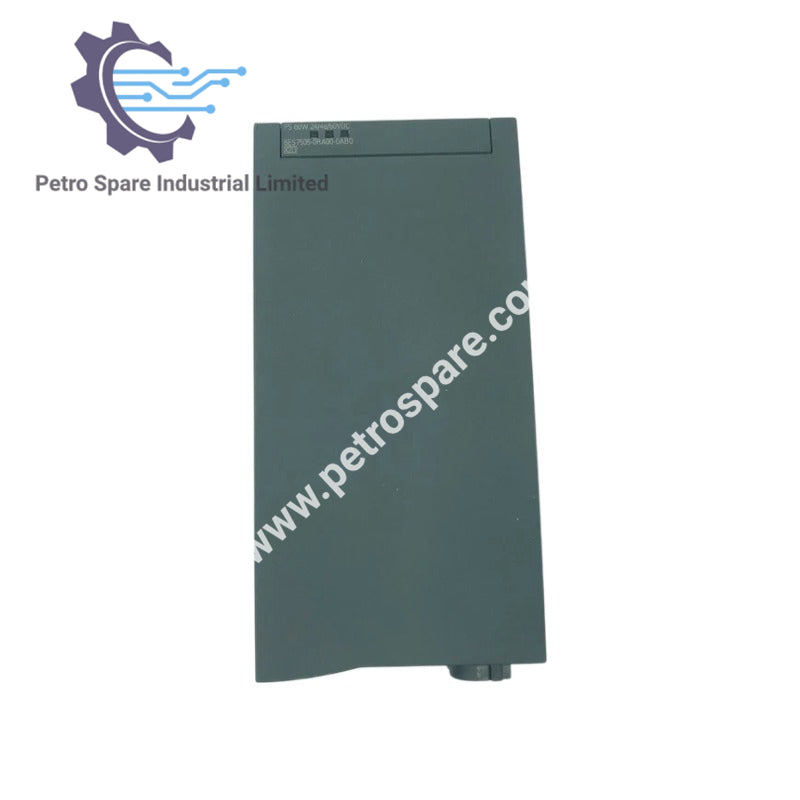

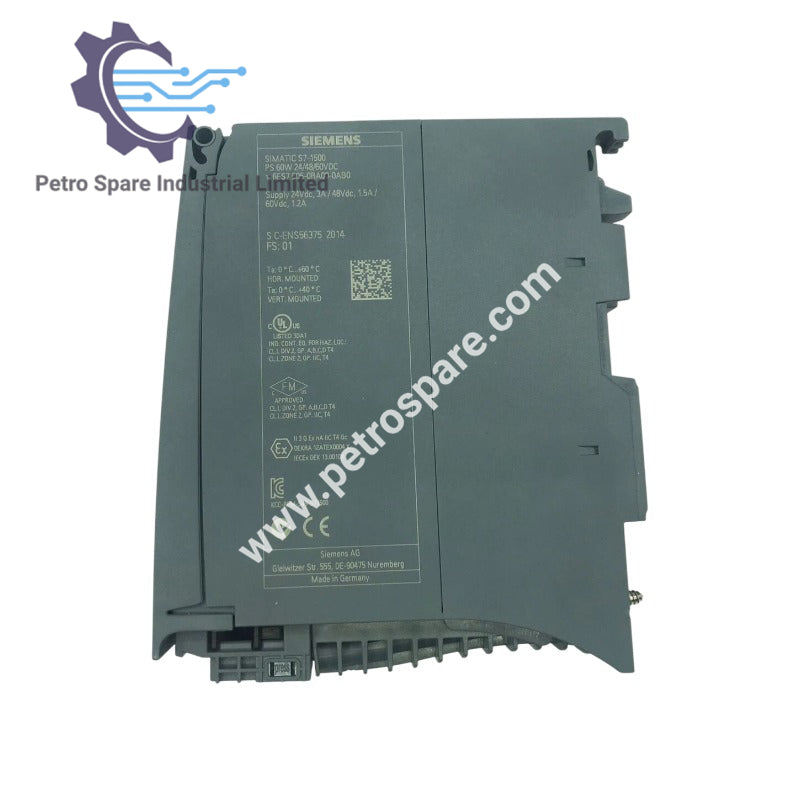

6ES7505-0RA00-0AB0

Produktübersicht

Die 6ES7505-0RA00-0AB0 ist ein SIMATIC S7-1500 Systemnetzteil PS 60 W, das den Rückwandbus der S7-1500 mit einer Betriebsspannung aus einem 24/48/60-V-DC-Eingang versorgt.

Allgemeine Informationen

• Produktbezeichnung: PS 60 W 24/48/60 V DC
• HW-Funktionsstand: FS03
• Firmware-Version: V1.0.0
• Montage auf Hutschiene: Ja

Engineering

• STEP 7 TIA Portal: V12 und höher
• STEP 7: V5.5 SP3 und höher

Versorgungsspannung

• Bemessungswert: 24 V / 48 V / 60 V DC
• Zulässiger Bereich (Untergrenze): 19,2 V (statisch), 18,5 V (dynamisch)
• Zulässiger Bereich (Obergrenze): 72 V (statisch), 75,5 V (dynamisch)
• Verpolschutz: Ja
• Kurzschlussschutz: Ja
• Netzpufferung (Spannungsausfall): 20 ms

Eingangsstrom

• Bemessungswert bei 24 V DC: 3 A
• Bemessungswert bei 48 V DC: 1,5 A
• Bemessungswert bei 60 V DC: 1,2 A

Ausgang & Leistung

• Kurzschlussschutz: Ja
• Einspeiseleistung in den Rückwandbus: 60 W
• Verlustleistung (Nennwert): 12 W

Technische Daten

• Breite: 70 mm
• Höhe: 147 mm
• Tiefe: 129 mm
• Gewicht: ca. 600 g

---
