6ES7412-1XJ07-0AB0

Produktübersicht

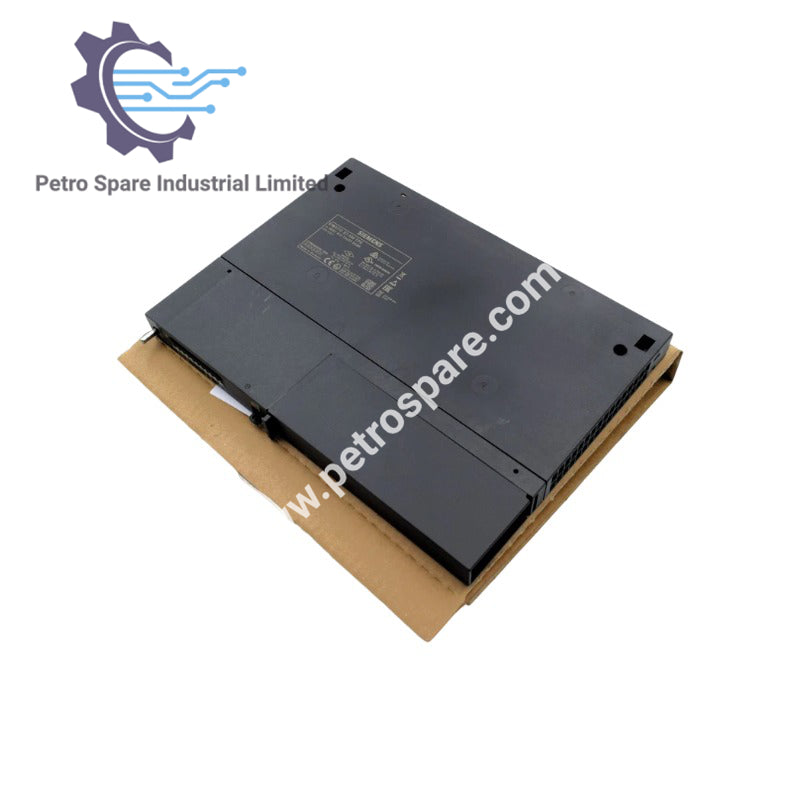

Die 6ES7412-1XJ07-0AB0 ist eine zentrale Verarbeitungseinheit SIMATIC S7‑400 CPU 412‑1 mit 512 KB Arbeitsspeicher (256 KB Code, 256 KB Daten) und einer MPI/DP-Schnittstelle mit 12 Mbit/s.

Allgemeine Informationen

• Produktbezeichnung: CPU 412‑1
• HW-Funktionsstand: 01
• Firmware-Version: V7.0
• Isochroner Modus: Ja (nur für PROFIBUS)

Projektierung

• Programmierpaket: STEP 7 V5.4 oder höher mit HSP 261

CiR – Konfiguration im RUN

• CiR-Synchronisationszeit (Grundlast): 100 ms
• CiR-Synchronisationszeit (pro E/A-Byte): 30 µs

Versorgung & Strom

• Nennwert: Stromversorgung über die Systemstromversorgung
• Vom Rückwandbus 5 V DC (typ.): 0,7 A
• Vom Rückwandbus 5 V DC (max.): 0,8 A
• Vom Rückwandbus 24 V DC (max.): 150 mA (150 mA pro DP-Schnittstelle)
• Von der Schnittstelle 5 V DC (max.): 90 mA (an der DP-Schnittstelle)
• Verlustleistung (typ.): 3,5 W

CPU-Verarbeitungszeiten

• Bitoperationen (typ.): 31,25 ns
• Wortoperationen (typ.): 31,25 ns
• Festkommaarithmetik (typ.): 31,25 ns
• Gleitkommaarithmetik (typ.): 62,5 ns

Physikalische Daten

• Breite: 25 mm
• Höhe: 290 mm
• Tiefe: 219 mm
• Gewicht: ca. 700 g

---
